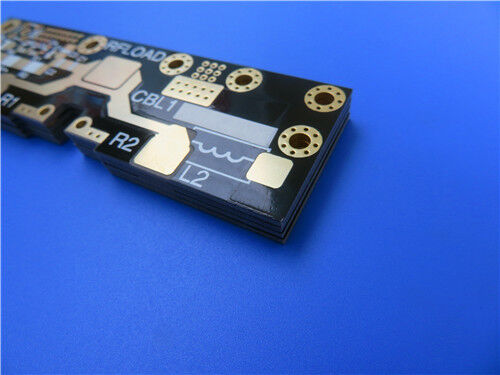

Ce PCB adopte F4BTMS430 comme matériau de base, est doté d'une finition de surface en or immersion (ENIG) et est strictement conforme aux normes de qualité IPC-Classe-2.Il est configuré comme une structure rigide à 2 couches avec un 0.254 mm (10 mil) F4BTMS430 noyau de substrat, spécialement conçu pour répondre aux exigences de fiabilité élevées des systèmes électroniques aérospatiaux, militaires et sensibles aux phases.
Spécifications du PCB
| Paramètre de construction |
Spécification |
| Matériau de base |
F4BTMS430 (matériau composite composé de tissu en fibres de verre ultrafines, de nano-céramiques spéciales et de résine de polytétrafluoroéthylène (PTFE) |
| Nombre de couches |
Structure rigide à deux couches |
| Dimensions du tableau |
780,63 mm × 96,55 mm par unité, avec une tolérance dimensionnelle de ±0,15 mm |
| Traces/espace minimaux |
Minimum de 6 mils pour les traces et l'espace |
| Taille minimale du trou |
0.3 mm |
| Les voies aveugles |
Ne pas utiliser |
| Épaisseur du panneau fini |
0.3 mm |
| Poids du cuivre fini |
1 oz (1,4 ml) sur les deux couches extérieures |
| Via épaisseur de revêtement |
20 μm, garantissant une conductivité fiable entre les couches |
| Finition de surface |
L'or à immersion au nickel sans électro (ENIG) |
| Filtres à soie |
La couche supérieure est recouverte de sérigraphie blanche; la couche inférieure est dépourvue de sérigraphie |
| Masque de soudure |
Masque de soudure noir sur la couche supérieure; pas de masque de soudure sur la couche inférieure |
| Contrôle de la qualité |
Des tests électriques à 100% sont effectués avant expédition. |
La pile-en haut Configuration
| Nom du calque |
Matériel |
Épaisseur |
| Couche supérieure de cuivre (Copper_layer_1) |
D'autres métaux |
35 μm |
| Noyau du substrat |
Le numéro d'immatriculation du véhicule |
0.254 mm (10 mil) |
| Couche de cuivre inférieure (Copper_layer_2) |
D'autres métaux |
35 μm |
F4BTMS430 Introduction au matériel
La série F4BTMS représente une itération améliorée de la série F4BTM, réalisant des percées technologiques dans la formulation des matériaux et les processus de fabrication.En incorporant un volume élevé de céramique et en le renforçant avec un revêtement ultra-minceEn tant que matériau de haute fiabilité, conçu pour les applications aérospatiales, il offre des performances nettement améliorées et une gamme plus large de constantes diélectriques.il sert d'alternative viable à des produits étrangers similaires.
Le F4BTMS430 intègre une petite quantité de tissu en fibre de verre ultra-fin ultra-fin, une forte concentration de nano-céramiques spéciales uniformément dispersées et de résine PTFE.Cette formule unique minimise les effets néfastes de la fibre de verre sur la propagation des ondes électromagnétiquesIl élargit également la gamme de fréquences utilisables, améliore la résistance électrique, augmente la conductivité thermique,et présente un excellent coefficient de dilatation thermique faible et des caractéristiques de température diélectrique stablesIl est associé en standard à une feuille de cuivre de faible rugosité RTF, réduit la perte de conducteurs et assure une résistance supérieure à la pellicule, compatible avec les substrats en cuivre et en aluminium.
F4BTMS430 Caractéristiques du matériau
| Catégorie |
Caractéristique |
Spécification |
|
Propriétés électriques
|
Constante diélectrique (Dk) |
4.3 à 10 GHz |
| Facteur de dissipation |
00,0019 à 10 GHz; 0,0024 à 20 GHz |
| Performance thermique |
Le CTE (axes XYZ) |
13/12/47 ppm/°C (-55°C à 288°C) |
| Coefficient thermique de Dk |
-60 ppm/°C (-55°C à 150°C) |
| Conductivité thermique |
00,63 W/mK |
| Propriétés physiques |
Absorption de l'humidité |
00,08 pour cent |
| Indice de flammabilité |
Le produit doit être présenté dans un emballage en acier. |
F4BTMS430 Avantages matériels
- Performance électrique supérieure: assortie d'une feuille de cuivre de faible rugosité RTF pour réduire la perte de conducteurs, minimiser les interférences d'ondes électromagnétiques et assurer une excellente résistance à la pellicule.
- Stabilité dimensionnelle améliorée: la combinaison d'un tissu en fibre de verre ultra-fin ultra-mince et d'une formulation en nano-céramique réduit l'anisotropie, optimisant la propagation du signal et la fiabilité structurelle.
- Large adaptabilité environnementale: intègre une faible absorption d'humidité, des caractéristiques de température diélectrique stables,et une large plage de températures de fonctionnement (-55°C à 288°C) pour les environnements difficiles.
- Haute fiabilité aérospatiale: sert de substitut aux équivalents étrangers, offrant une conductivité thermique améliorée, une résistance électrique et des performances constantes pour les applications critiques.
Applications typiques
- Équipement aérospatial et de cabine
- Systèmes micro-ondes/RF
- Radar et équipement de radar militaire
- Réseaux de diffusion
-Antennes à matrice sensible aux phases et aux phases
- Systèmes de communication par satellite
Qualité et disponibilité
Ce PCB respecte strictement les normes de qualité IPC-Classe 2, assurant ainsi des performances fiables pour les systèmes électroniques aérospatiaux, militaires et commerciaux.fournir un soutien solide aux projets mondiaux et faciliter la mise en œuvre internationale en temps opportun.
