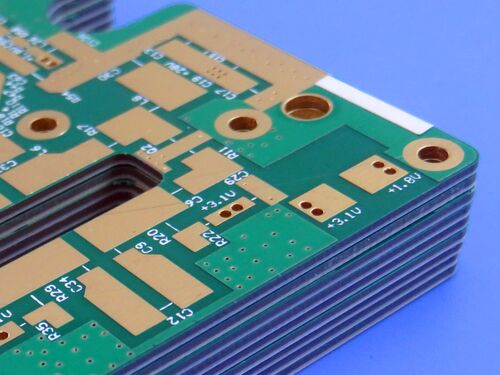

PCB hybrides à 4 couches sur RT duroid 5880 et FR4 ENIG Finition

Ce PCB utilise des stratifiés haute fréquence RT duroid 5880 intégrés à FR-4 à haute Tg 170 °C comme matériau, offrant une intégrité supérieure du signal haute fréquence.Il est équipé d'une finition de surface en or immersion (ENIG) et adopte une configuration double face sans masque de soudure et sérigraphieSoutenu par un contrôle dimensionnel précis et des protocoles d'assurance qualité rigoureux,ce PCB est spécialement conçu pour répondre aux exigences de performance rigoureuses des applications électroniques de haute fiabilité.

Détails du PCB

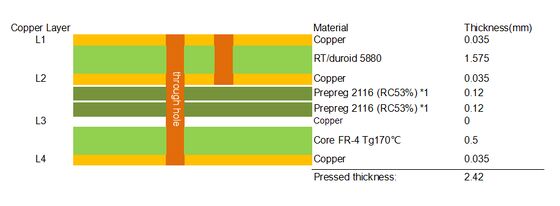

Accumulation de PCB

Type d'œuvre

Pour assurer une fabrication de PCB précise et efficace, les illustrations fournies pour ce PCB sont au format Gerber RS-274-X, qui est le format de fichier standard de l'industrie pour la fabrication de PCB.

Norme de qualité

Ce PCB est fabriqué et inspecté en stricte conformité avec la norme IPC-Class-2, une norme industrielle largement adoptée pour les cartes de circuits imprimés.La classe IPC-2 spécifie les exigences relatives aux produits électroniques généraux., assurant des performances fiables dans les applications typiques.

Disponibilité

Ce PCB est proposé dans le monde entier, with a stable supply capability to accommodate diverse order requirements—ranging from small-batch prototypes to large-scale mass production—backed by efficient logistics solutions to ensure timely global delivery.

Introduction au matériel RT/duroïde 5880

RT/duroid 5880 est un matériau diélectrique composite à base de polytétrafluoroéthylène (PTFE) de haute performance développé par Rogers Corporation, spécialement conçu pour les appareils à haute fréquence,applications électroniques à faible perteIl est doté d'une structure de renforcement en verre tissé, combinant les excellentes propriétés électriques du PTFE avec une robustesse mécanique améliorée,pour la fabrication de circuits imprimés de haute fréquence de précision.

Les stratifiés RT/duroid 5880 offrent un contrôle strict de la constante diélectrique (Dk) et maintiennent une perte extrêmement faible, disponibles à un coût raisonnable par rapport aux stratifiés à micro-ondes conventionnels.Contrairement aux matériaux à base de PTFE, RT/duroïde 5880 ne nécessite pas de traitements spéciaux des trous ou des procédures de manutention, simplifiant les processus de fabrication.les rendant adaptés aux dispositifs actifs et aux conceptions RF à haute puissance.

Le coefficient de dilatation thermique (CTE) du matériau RT/duroïde 5880 offre plusieurs avantages clés aux concepteurs de circuits.assurant une excellente stabilité dimensionnelle, une propriété essentielle pour les constructions en panneaux multicouchesLe CTE optimisé sur l'axe Z des stratifiés RT/duroïde 5880 assure une qualité fiable des trous placés, même dans les applications de choc thermique sévère.il n'a pas de température de transition de verre distincte (Tg), conservant des caractéristiques d'expansion stables sur toute la gamme de températures de traitement du circuit.

Caractéristiques du matériel RT/duroïde 5880

Applications typiques

- Systèmes de communication par micro-ondes et ondes millimétriques (jusqu'à 60 GHz)

- équipement de communication par radar et par satellite

- Amplificateurs et filtres de puissance RF

- Systèmes électroniques aérospatiaux et de défense

- Instruments d'essai et de mesure pour les applications à haute fréquence

- 5G stations de base et terminaux à ondes millimétriques

Résumé

Avec une perte de signal extrêmement faible, une excellente stabilité dimensionnelle et des performances structurelles fiables, ce PCB à 3 couches de cuivre est une solution idéale pour les ingénieurs,les fabricants de produits électroniques et les intégrateurs de systèmes RF qui recherchent une haute fiabilité et une transmission stable du signal haute fréquence;Il répond efficacement aux exigences de haute performance des applications à haute fréquence, y compris les communications micro-ondes, les systèmes radar, les équipements électroniques aérospatiaux et les appareils 5G à ondes millimétriques..

Qu'est-ce que le PCB hybride?

UnePCB hybrides(Hybrid Printed Circuit Board) désigne un PCB spécialisé qui intègre deux ou plusieurs types de matériaux diélectriques différents dans sa structure, plutôt que d'utiliser un seul matériau uniforme.L'objectif principal de la conception de PCB hybrides est d'équilibrer les performances, les coûts et les exigences fonctionnelles, en tirant parti des avantages uniques de chaque matériau pour optimiser les performances globales du circuit imprimé.

Dans les applications pratiques, les PCB hybrides combinent souvent des matériaux diélectriques de haute performance et coûteux (tels que RT/duroïde 5880) avec des matériauxmatériaux structurellement robustes (tels que FR-4 à Tg élevé à 170°C)Par exemple, le PCB spécifié dans le présent document adopte une structure hybride RT/duroïde 5880 (pour la haute fréquence,transmission de signal à faible perte) et Tg élevé à 170°C FR-4 (pour le support structurel et le contrôle des coûts), qui est un exemple typique d'un PCB hybride.

Principales caractéristiques et avantages des PCB hybrides:

Optimisation des performances: sélection de matériaux adaptés à différents domaines fonctionnels (par exemple, les couches de signal haute fréquence utilisent des matériaux à faible densité Dk/Df, tandis que les couches structurelles utilisent des matériaux à haute résistance).

- Coût-efficacité: réduire les coûts globaux en utilisant des matériaux de haute performance uniquement dans les zones critiques, au lieu de l'ensemble du panneau.

- Versatilité fonctionnelle: répondre à des exigences diverses telles que la transmission à haute fréquence, la robustesse mécanique et la gestion thermique dans un seul PCB.

- Adaptabilité à l'application: largement utilisée dans les systèmes électroniques complexes tels que l'aérospatiale, les communications et les équipements médicaux, où plusieurs exigences de performance doivent être satisfaites simultanément.
