Carte PCB multi RO4003C 32mil de couche de l'UL 94 d'or d'immersion et RO4450F 12mil pp
  • Nom
  • Nom
  • Nom

Carte PCB multi RO4003C 32mil de couche de l'UL 94 d'or d'immersion et RO4450F 12mil pp

Nombre De Pièces: 1pcs
Prix: USD9.99-99.99
Emballage Standard: Vide bags+Cartons
Période De Livraison: 8-9 jours ouvrables
Méthode De Paiement: T/T
Capacité D'approvisionnement: 5000pcs par mois
Détails Informations
Description du produit
Informations détaillées
Lieu d'origine
La Chine
Nom de marque
Bicheng
Certification
UL, ISO9001, IATF16949
Numéro de modèle
BIC-069.V1.0
Matière première:
RO4003C 32mil + RO4450F 12mil PP
Compte de couche:
4 couches
Épaisseur de carte PCB:
2.1mm
Taille de carte PCB:
113mm x 80mm = 1 types = 4 morceaux
Poids de cuivre:
1oZ
Finition extérieure:
or d'immersion
Mettre en évidence:

Carte PCB multi de couche d'or d'immersion

,

Carte PCB multi de couche de l'UL 94

,

Carte PCB d'or d'immersion de l'UL 94

Description du produit



Circuit imprimé haute fréquence à 4 couchesSur 2 cœurs de32 millions0,813 mmRO4003C et 12mil RO4450F pour coupleur ultra haute fréquence

(Les cartes de circuits imprimés sont des produits sur mesure, l'image et les paramètres affichés sont juste pour référence)



Aujourd'hui, nous parlons d'un type de PCB haute fréquence à 4 couches.Ce circuit imprimé est construit sur 2 feuilles de noyaux RO4003C de 0,813 mm (32 mil) avec 1 feuille de préimprégné RO4450F pour l'application d'un coupleur ultra haute fréquence.Voici la pile.

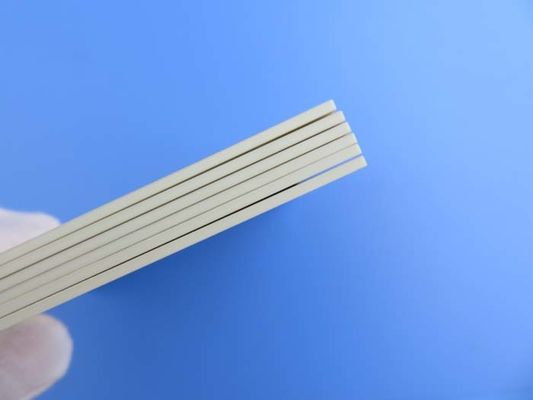

Carte PCB multi RO4003C 32mil de couche de l'UL 94 d'or d'immersion et RO4450F 12mil pp 0



En général, les PCB haute fréquence multicouches de Rogers sont fabriqués à partir de tous les matériaux haute fréquence, y compris l'adhésif préimprégné.Comme tout le monde le sait, il y a 6 cœurs dans la famille RO4003C, c'est-à-dire 8 mil (0,203 mm) à 60 mil (1,524 mm).



RO4003C :
8 millions 0,203 mm
12 millions 0,305 mm
16 millions 0,406 mm
20 millions 0,508 mm
32 millions 0,813 mm
60 millions 1,524 mm



Annexe : Propriétés du RO4003C

RO4003C Valeur typique
Propriété RO4003C Direction Unités Condition Méthode d'essai
Constante diélectrique, εProcessus 3,38±0,05 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5 Stripline serré
Constante diélectrique,εDesign 3,55 Z   8 à 40 GHz Méthode de longueur de phase différentielle
Facteur de dissipationtan,δ 0,0027
0,0021		 Z   10 GHz/23℃
2,5 GHz/23℃		 IPC-TM-650 2.5.5.5
Coefficient thermique de ε +40 Z ppm/℃ -50℃à 150℃ IPC-TM-650 2.5.5.5
Résistivité volumique 1,7 × 10dix   MΩ.cm COND A IPC-TM-650 2.5.17.1
Résistivité de surface 4,2 × 109   MΩ COND A IPC-TM-650 2.5.17.1
Force électrique 31.2(780) Z Kv/mm(v/mil) 0,51 mm (0,020") IPC-TM-650 2.5.6.2
Module de traction 19 650(2 850)
19 450 (2 821)		 X
Oui		 MPa(ksi) TR ASTM D 638
Résistance à la traction 139(20.2)
100(14.5)		 X
Oui		 MPa(ksi) TR ASTM D 638
Résistance à la flexion 276
(40)		   MPa
(kpsi)		   IPC-TM-650 2.4.4
Stabilité dimensionnelle <0,3 X,Y mm/mètre
(mil/pouce)		 après gravure+E2/150℃ IPC-TM-650 2.4.39A
Coefficient de dilatation thermique 11
14
46		 X
Oui
Z		 ppm/℃ -55℃to288℃ IPC-TM-650 2.4.41
Tg >280   ℃ TMA UN IPC-TM-650 2.4.24.3
Td 425   ℃ TGA   ASTM D 3850
Conductivité thermique 0,71   W/M/ok 80℃ ASTM C518
Absorption d'humidité 0,06   % Immersion 48h 0.060"
température de l'échantillon 50℃		 ASTM D 570
Densité 1,79   g/cm3 23℃ ASTM D 792
Résistance au pelage du cuivre 1.05
(6.0)		   N/mm
(pli)		 après soudure flotteur 1 oz.
Feuille EDC		 IPC-TM-650 2.4.8
Inflammabilité N / A       UL 94
Compatible avec le processus sans plomb Oui



Les spécifications de la carte sont les suivantes :

Matériau de base : RO4003C 32 mil + RO4450F 12 mil PP

Nombre de couches : 4 couches

Type : Trous de castration (demi-trous) sur chant

Format : 113 mm x 80 mm = 1 type = 4 pièces

Finition de surface: Or d'immersion

Poids du cuivre : Couche extérieure 35 μm/ Couche intérieure 35 μm

Masque de soudure / Légende : non / non

Hauteur finale du circuit imprimé : 2,1 mm

Norme : IPC 6012 Classe 2

Emballage : 20 panneaux sont emballés pour l'expédition.

Délai de livraison : 10 jours ouvrés

Durée de conservation : 6 mois



Vous appréciez le frepas et avantages

1) Excellentes performances à haute fréquence en raison de la faible tolérance diélectrique et de la perte ;

2) inspection de zone d'intérêt ;

3) Répondre à vos besoins en PCB, du prototype à la production de masse ;

4) Capacité de 30 000 mètres carrés par mois ;

5) 8000 types de PCB par mois ;

6) Plus de 16 ans d'expérience sur les circuits imprimés ;



Les candidatures sont

(1) Antenne GPS

(2) Amplificateur Wi-Fi

(3) Amplificateur de puissance

(4) Émetteur-récepteur RF

(5) Antenne TV

(6) Convertisseur d'acquisition de données radar

(8) étalement de spectre, atténuateur
