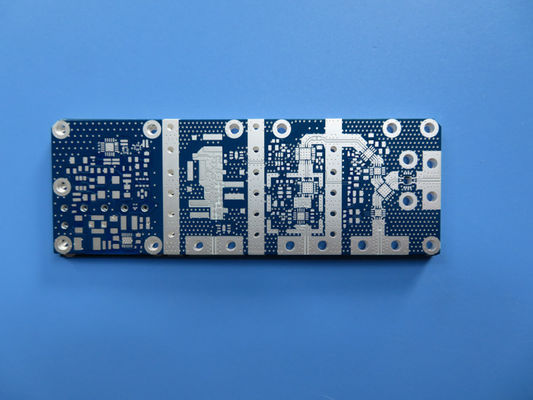

UL 1.1mm Rogers 4003C Immersion Silver PCB 4 couches carte de circuit imprimé

UL 1.1mm Rogers 4003C Immersion Silver PCB 4 couches carte de circuit imprimé
UL 1.1mm Rogers 4003C Immersion Silver PCB 4 couches carte de circuit imprimé UL 1.1mm Rogers 4003C Immersion Silver PCB 4 couches carte de circuit imprimé UL 1.1mm Rogers 4003C Immersion Silver PCB 4 couches carte de circuit imprimé UL 1.1mm Rogers 4003C Immersion Silver PCB 4 couches carte de circuit imprimé

Image Grand :  UL 1.1mm Rogers 4003C Immersion Silver PCB 4 couches carte de circuit imprimé

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Bicheng
Certification: UL, ISO9001, IATF16949
Numéro de modèle: BIC-074.V1.0
Conditions de paiement et expédition:
Quantité de commande min: 1pcs
Prix: USD9.99-99.99
Détails d'emballage: Vide bags+Cartons
Délai de livraison: 8-9 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 5000pcs par mois
Contact

UL 1.1mm Rogers 4003C Immersion Silver PCB 4 couches carte de circuit imprimé

description de
Matériau de base: Matériau hybride Rogers RO4003C + FR4 Nombre de couches: 4 couches
Épaisseur de PCB: 1,1 mm Taille du PCB: 140x35mm = 1 pièces
Masque de soudure: Bleu Poids en cuivre: 1 oz
Finition de surface: Immersion Silver
Mettre en évidence:

Carte PCB argentée d'immersion d'UL

,

carte PCB argentée d'immersion de 1.1mm

,

1.1mm carte électronique de 4 couches



4 couches de PCB hybrides construites sur 8 millimètres 0,203 mm RO4003C et FR-4 pour les antennes à réseau en phase

(Les PCB sont des produits fabriqués sur mesure, l'image et les paramètres indiqués sont uniquement à titre de référence)



Aujourd'hui, nous allons voir un type de PCB hybride à 4 couches construit sur 0,203 mm (8 mil) RO4003C et FR-4 pour l'application d'atténuateur.Ils sont fabriqués selon IPC 6012 Classe 2 en utilisant les données fournies par Gerber.Chacune des 25 planches est emballée pour expédition.



Voyons voir la pile.



UL 1.1mm Rogers 4003C Immersion Silver PCB 4 couches carte de circuit imprimé 0



La couche 1 à la couche 2 est le noyau RO4003C, puis la gauche est du matériau FR-4.



Voyons voir la micro-section.

UL 1.1mm Rogers 4003C Immersion Silver PCB 4 couches carte de circuit imprimé 1

Caractéristiques et avantages

1) RO4003C présente une constante diélectrique stable sur une large plage de fréquences.

2) Amélioration des performances de l'intégrité du signal par rapport aux piles avec toutes les cartes FR4

3) Test de contrainte thermique, test de fiabilité, test de résistance à l'isolation et test de contamination ionique, test AOI, etc.

4) Pas de quantité de produit

5) Les vendeurs expérimentés fournissent un service client qualifié.



UL 1.1mm Rogers 4003C Immersion Silver PCB 4 couches carte de circuit imprimé 2



Application du projets

Transcepteur RF, Diviseur de puissance, LNB, Attenuateur, Coupleur directionnel, Photocoupleur



Paramètres et feuille de données

Taille du PCB 140 x 35 mm = 1 PCS
Type de plaque PCB multicouches
Nombre de couches 4 couches
Composants montés à la surface Je suis désolé.
Par des composants perforés Je suis désolé.
REMISSION de couche cuivre ------- couche TOP 35um
RO4003C 0,203 mm
le cuivre ------- 35um ((1 oz) couche moyenne 1
FR-4 0,5 mm
le cuivre ------- 35um ((1 oz) couche moyenne 2
FR-4 0,2 mm
cuivre ------- couche BOT 35um
La mise en œuvre de l'accord
Trace minimale et espace: 70,8 mil / 4,4 mil
Les trous minimaux et maximaux: 0.3 mm / 2,5 mm
Nombre de trous différents: 4
Nombre de trous: 91
Nombre de fentes fraîches: 0
Nombre de coupures internes: 0
Contrôle de l'impédance: Je ne veux pas
Nombre de doigts en or: 0
Matériel du tableau
Époxyde de verre: Matériau hybride Rogers RO4003C + FR4
Foil final extérieur: 1 oz
Pour les feuilles finales: 1 oz
Hauteur finale du PCB: 1.1 mm ± 0.11
Décapage et revêtement
Finition de surface d'une longueur n'excédant
Masque de soudure Appliquer à: En haut et en bas, 12 microns minimum
Couleur du masque de soudure: Pour les véhicules à moteur électrique à combustion
Type de masque à soudure: LPSM
Contour/coupe Routage
Marquage
Côté de la légende du composant - Je ne sais pas.
Couleur de la légende du composant - Je ne sais pas.
Nom ou logo du fabricant: - Je ne sais pas.
VIA Plaqué à travers un trou (PTH), taille minimale 0,3 mm.
Classification de la flammabilité Le type de véhicule doit être conforme à la norme UL 94-V0.
Tolérance à la dimension
Dimension du contour: 0.0059 "
Plaquage des panneaux: 0.0029 "
Tolérance de forage: 0.002 "
Testez Test électrique à 100% avant expédition
Type d'œuvre d'art à fournir fichier électronique, Gerber RS-274-X, PCBDOC etc.
ZONE de service Dans le monde entier.
