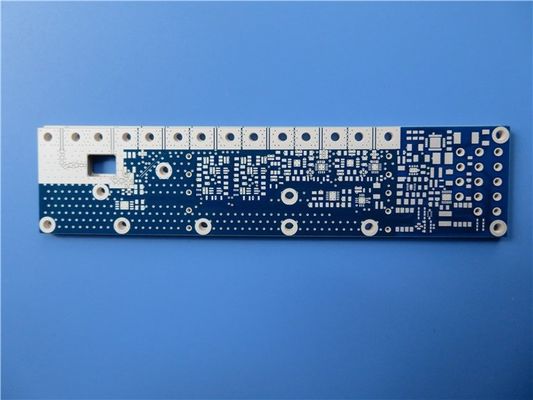

UL 1.1mm Rogers 4003C Immersion Silver PCB 4 couches carte de circuit imprimé

Nombre De Pièces:	1pcs
Prix:	USD9.99-99.99
Emballage Standard:	Vide bags+Cartons
Période De Livraison:	8-9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000pcs par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

La Chine

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Numéro de modèle

BIC-074.V1.0

Matériau de base:

Matériau hybride Rogers RO4003C + FR4

Nombre de couches:

4 couches

Épaisseur de PCB:

1,1 mm

Taille du PCB:

140x35mm = 1 pièces

Masque de soudure:

Poids en cuivre:

Finition de surface:

Immersion Silver

Mettre en évidence:

Carte PCB argentée d'immersion d'UL

carte PCB argentée d'immersion de 1.1mm

1.1mm carte électronique de 4 couches

Description du produit

4 couches de PCB hybrides construites sur 8 millimètres 0,203 mm RO4003C et FR-4 pour les antennes à réseau en phase

(Les PCB sont des produits fabriqués sur mesure, l'image et les paramètres indiqués sont uniquement à titre de référence)

Aujourd'hui, nous allons voir un type de PCB hybride à 4 couches construit sur 0,203 mm (8 mil) RO4003C et FR-4 pour l'application d'atténuateur.Ils sont fabriqués selon IPC 6012 Classe 2 en utilisant les données fournies par Gerber.Chacune des 25 planches est emballée pour expédition.

Voyons voir la pile.

UL 1.1mm Rogers 4003C Immersion Silver PCB 4 couches carte de circuit imprimé 0

La couche 1 à la couche 2 est le noyau RO4003C, puis la gauche est du matériau FR-4.

Voyons voir la micro-section.

UL 1.1mm Rogers 4003C Immersion Silver PCB 4 couches carte de circuit imprimé 1

Caractéristiques et avantages

1) RO4003C présente une constante diélectrique stable sur une large plage de fréquences.

2) Amélioration des performances de l'intégrité du signal par rapport aux piles avec toutes les cartes FR4

3) Test de contrainte thermique, test de fiabilité, test de résistance à l'isolation et test de contamination ionique, test AOI, etc.

4) Pas de quantité de produit

5) Les vendeurs expérimentés fournissent un service client qualifié.

UL 1.1mm Rogers 4003C Immersion Silver PCB 4 couches carte de circuit imprimé 2

Application du projets

Transcepteur RF, Diviseur de puissance, LNB, Attenuateur, Coupleur directionnel, Photocoupleur

Paramètres et feuille de données

Taille du PCB	140 x 35 mm = 1 PCS
Type de plaque	PCB multicouches
Nombre de couches	4 couches
Composants montés à la surface	Je suis désolé.
Par des composants perforés	Je suis désolé.
REMISSION de couche	cuivre ------- couche TOP 35um
	RO4003C 0,203 mm
	le cuivre ------- 35um ((1 oz) couche moyenne 1
	FR-4 0,5 mm
	le cuivre ------- 35um ((1 oz) couche moyenne 2
	FR-4 0,2 mm
	cuivre ------- couche BOT 35um
La mise en œuvre de l'accord
Trace minimale et espace:	70,8 mil / 4,4 mil
Les trous minimaux et maximaux:	0.3 mm / 2,5 mm
Nombre de trous différents:	4
Nombre de trous:	91
Nombre de fentes fraîches:	0
Nombre de coupures internes:	0
Contrôle de l'impédance:	Je ne veux pas
Nombre de doigts en or:	0
Matériel du tableau
Époxyde de verre:	Matériau hybride Rogers RO4003C + FR4
Foil final extérieur:	1 oz
Pour les feuilles finales:	1 oz
Hauteur finale du PCB:	1.1 mm ± 0.11
Décapage et revêtement
Finition de surface	d'une longueur n'excédant
Masque de soudure Appliquer à:	En haut et en bas, 12 microns minimum
Couleur du masque de soudure:	Pour les véhicules à moteur électrique à combustion
Type de masque à soudure:	LPSM
Contour/coupe	Routage
Marquage
Côté de la légende du composant	- Je ne sais pas.
Couleur de la légende du composant	- Je ne sais pas.
Nom ou logo du fabricant:	- Je ne sais pas.
VIA	Plaqué à travers un trou (PTH), taille minimale 0,3 mm.
Classification de la flammabilité	Le type de véhicule doit être conforme à la norme UL 94-V0.
Tolérance à la dimension
Dimension du contour:	0.0059 "
Plaquage des panneaux:	0.0029 "
Tolérance de forage:	0.002 "
Testez	Test électrique à 100% avant expédition
Type d'œuvre d'art à fournir	fichier électronique, Gerber RS-274-X, PCBDOC etc.
ZONE de service	Dans le monde entier.
