carte PCB à haute fréquence de radiofréquence de la carte PCB 35um de 400mmx500mm

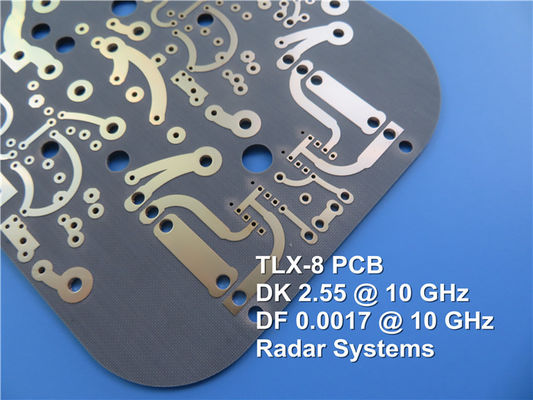

400mmx500mm High Frequency PCB 35um Radio Frequency PCB
400mmx500mm High Frequency PCB 35um Radio Frequency PCB 400mmx500mm High Frequency PCB 35um Radio Frequency PCB 400mmx500mm High Frequency PCB 35um Radio Frequency PCB 400mmx500mm High Frequency PCB 35um Radio Frequency PCB 400mmx500mm High Frequency PCB 35um Radio Frequency PCB

Image Grand :  carte PCB à haute fréquence de radiofréquence de la carte PCB 35um de 400mmx500mm

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Bicheng
Certification: UL, ISO9001, IATF16949
Numéro de modèle: BIC-209.V1.0
Conditions de paiement et expédition:
Quantité de commande min: 1pcs
Prix: USD9.99-99.99
Détails d'emballage: Vide bags+Cartons
Délai de livraison: 8-9 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 5000pcs par mois
Description de produit détaillée
Matière première: Rogers, FR-4 Compte de couche: PCB double couche, multicouche, hybride
Taille de carte PCB: ≤400mm X 500mm Poids de cuivre: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Finition extérieure: Cuivre nu, HASL, ENIG, OSP, étain d'immersion etc….
Surligner:

carte PCB 35um à haute fréquence

,

carte PCB à haute fréquence de 400mmx500mm

,

carte PCB de la radiofréquence 35um



Quelle est carte PCB à haute fréquence ?



Juste comme son nom implique, la haute fréquence est que la fréquence est relativement haute, se rapporte généralement à la fréquence de >=300 mégahertz (c.-à-d. gigahertz de longueur d'onde <>=1 s'appelle la micro-onde.

Fréquences typiques pour des applications sans fil :

* mobile actuel : 0.9GHz - 2GHz

* systèmes 3G : 2.5GHz

* Bluetooth : 2.5GHz

* GPS : 12.6GHz

* LMDS : 24GHz et 40GHz

* des véhicules à moteur : 77GHz

Marché : RFID, communications sans fil, station de base et antenne, amplificateur, produits militaires, électronique grand public.



carte PCB à haute fréquence de radiofréquence de la carte PCB 35um de 400mmx500mm 0



La carte électronique ou la carte PCB à haute fréquence de micro-onde se rapporte à la carte électronique faite sur le plat plaqué (de micro-onde) d'en cuivre à haute fréquence de substrat. Les types communs sont : Conseil double face, conseil multicouche et structure mélangée.

La structure mélangée inclut le substrat spécial de haute performance, pp couvrent + conseil ordinaire de représentation et pp couvrent le conseil pressant mélangé ; substrat à haute fréquence + substrat FR4 ordinaire ; substrat à haute fréquence + etc. à base métallique.



Constante diélectrique

Tout le matériel dans le monde a une constante diélectrique, il diffère seulement en valeur de la constante diélectrique. La constante diélectrique, également connue sous le nom de capacitivity, caractérise une quantité physique des propriétés électriques de polarisation du diélectrique sous l'action du champ électrique externe. La couche diélectrique du panneau de carte PCB se compose de différents matériaux de constante diélectrique, donc, la constante diélectrique de la couche diélectrique est différent due aux différentes compositions et structures.

La couche diélectrique de carte PCB utilisée pour la transmission digitalisée à haute fréquence et ultra-rapide de signal joue non seulement le rôle d'une couche d'isolation entre les conducteurs, mais joue également un rôle « de l'impédance caractéristique », il affecte également la vitesse de transmission du signal, l'atténuation et le chauffage de signal, etc.

Par exemple, l'utilisation de la carte PCB en verre du tissu 1080, 1080 le tissu qu'en verre a expliqué 38% du volume (la résine a expliqué 62%), sa constante diélectrique ER1 est 6,6 (la constante diélectrique de la résine ER2 est 3,8), alors la constante diélectrique ER1080 de cette carte PCB est : ER1080= (6,6 X 38) % + (3,8 X 62) % = 4,864.

La formule de la vitesse de transmission du signal dans un circuit à haute fréquence :



carte PCB à haute fréquence de radiofréquence de la carte PCB 35um de 400mmx500mm 1



V : La vitesse de transmission du signal (l'unité est m/s)

K : constant

C : La vitesse de la lumière dans le vide (l'unité est m/s)

Le DK : constante diélectrique du substrat

Évidemment, il est salutaire d'améliorer la vitesse de transmission du signal en réduisant le DK.

Il peut voir que plus la constante diélectrique du substrat est est inférieure, plus la vitesse de transmission du signal est rapide, donc, pour obtenir un débit de transmission élevé de signal, les bas et uniformes matériaux de substrat de constante diélectrique doivent être recherchés et développés.



carte PCB à haute fréquence de radiofréquence de la carte PCB 35um de 400mmx500mm 2



Perte diélectrique

Quand l'isolant sous l'action de classer électrique, due à l'effet d'hystérésis de la conductivité diélectrique et de la polarisation diélectrique, son intérieur causeront la déperdition d'énergie qui s'appelle également la perte diélectrique.

La perte diélectrique dans la perte de transmission sur le circuit de conducteur est principalement commandée par la constante diélectrique (ER) et le facteur de perte diélectrique (DF) de la couche d'isolation du matériel de substrat. L'effet sur la perte de transmission est en proportion directe avec la taille de heu, le DF, et est lié à la fréquence du travail diélectrique. Sous la même chose heu ou le DF, plus la fréquence est haute, plus la perte de transmission est grande. Avec l'augmentation de la fréquence, la perte dans le substrat ne peut pas être ignorée, et la perte de propagation ou l'atténuation du signal peut être exprimée comme : Un =f x DF X heu

: atténuation de propagation de signal (unité : dB/m)

f : Fréquence

DF : le facteur de perte diélectrique du substrat

Heu : la constante diélectrique du substrat

Il peut voir que plus le DF du substrat est petit, plus l'atténuation de la propagation de signal est petite. Par conséquent, c'est à avoir exigé pour s'abaisser heu et DF en choisissant le matériel de la carte à haute fréquence. En outre, il y a d'autres facteurs externes, tels que la représentation, l'absorption d'eau, etc. thermiques.



carte PCB à haute fréquence de radiofréquence de la carte PCB 35um de 400mmx500mm 3



La sélection du matériel à haute fréquence dans la conception de carte PCB :

Le concepteur est suggéré pour considérer les facteurs clé suivants en choisissant le matériel de conseil dans la conception de carte PCB :

(1) FR4 peut être choisi pour les travaux de carte PCB sous 1GHz, le coût est bas, et la technologie multicouche de pressboard est mûre.



(2) la résine époxyde améliorée peut être choisie pour les produits de fibre optique de communication travaillent plus de 622 Mb/s et l'un travail au-dessus de 1G au-dessous de 3GHz, parce que sa constante diélectrique est relativement stable et avec le coût bas, la technologie multicouche de pressboard est identique comme FR4.



(3) pour de grands circuits à micro-ondes de signal au-dessous de 3GHz, tel que des amplificateurs de puissance et des amplificateurs à faible bruit, sont recommandés de choisir le conseil semblable à RO4350B, la constante diélectrique de RO4350B est assez stable, avec le bas facteur de perte et la bonne résistance thermique, et la technologie transformatrice est équivalente à FR4. Vous pouvez voir toutes sortes de conseils à haute fréquence que nous vendons dans globalsources.com pour la référence.



carte PCB à haute fréquence de radiofréquence de la carte PCB 35um de 400mmx500mm 4



(4) pour des circuits à micro-ondes davantage que 10GHz, tel que des amplificateurs de puissance, l'amplificateur à faible bruit, DUC/DDC, qui ont des conditions plus élevées pour des conseils, sont recommandés pour employer les conseils avec les propriétés semblables à PTFE, ou les stratifiés bons marchés et performants a pressé avec FR4 et conseil à haute fréquence. Vous pouvez également voir le conseil à haute fréquence de pression mélangée multiple que nous nous vendons dans globalsources.com pour la référence.



carte PCB à haute fréquence de radiofréquence de la carte PCB 35um de 400mmx500mm 5



Caractéristiques de traitement :

1) La condition du substrat est stricte : la constante diélectrique spécifique, l'épaisseur diélectrique et l'épaisseur de cuivre d'aluminium ont été choisies selon l'impédance réelle a besoin dans la conception de la carte PCB, donc, en acceptant des ordres, il doit vérifier soigneusement, et répond aux exigences de conception.



2)La structure du conseil à haute fréquence : épargner généralement le coût, la structure composée de RF+FR4 sont en grande partie employées pour le panneau à haute fréquence commercial, halage doit être empêchée dans le processus de fabrication.



3) La condition de l'exactitude de fabrication de la ligne de transmission est haute : la transmission du signal à haute fréquence est très stricte pour l'impédance caractéristique du fil imprimé, c'est-à-dire, la condition de fabrication de la ligne de transmission est généralement le ± 1mil, et le bord de la ligne de transmission doit être très ordonné. Des signaux d'impulsion électriques à haute fréquence sont transmis dans des cartes électronique à haute fréquence au lieu du courant. Les puits, la nodule de cuivre et les trous d'épingle affecteront la transmission, plus la fréquence est haute, plus l'impact est grand. On ne permet aucuns bavures, espace, ligne remplissage, réparation ouverte et de court-circuit, etc.



4)La condition d'uniformité de la couche de revêtement : l'impédance caractéristique de la ligne de transmission du conseil à haute fréquence de micro-onde affecte directement la qualité de transmission du signal de micro-onde. Et la taille de l'impédance caractéristique a de certaines relations avec l'épaisseur de l'aluminium de cuivre, particulièrement pour le conseil de micro-onde métallisé par trou, l'épaisseur du revêtement affectera non seulement toute l'épaisseur de l'aluminium de cuivre, mais affecter également l'exactitude du conducteur après graver à l'eau-forte, donc, de l'épaisseur et de l'uniformité du revêtement doit être strictement commandée.



5)Conditions de l'usinage : d'abord, le matériel du conseil à haute fréquence de micro-onde est très différent de celui de la carte PCB dans le traitement du tissu en verre époxyde ; deuxièmement, l'exactitude de traitement du conseil à haute fréquence de micro-onde est beaucoup plus haute que celle du panneau de la carte PCB FR4, et la tolérance générale de forme est le ± 0.1mm.



6)La condition de l'impédance est stricte : si le contenu de l'impédance caractéristique et la condition la plus de base du conseil à haute fréquence de micro-onde, ne peut pas répondre à l'exigence de l'impédance caractéristique, alors tout est inutile. Le DK est lié à la vitesse de transmission de signal et à l'impédance caractéristique de la conception de carte PCB, normalement, plus l'impédance est grande, plus la transmission de signal est rapide. Simplement, plus l'impédance est grande, c.-à-d., plus la capacité d'empêcher des signaux d'infiltrer dans la couche diélectrique est grande, plus le signal est transmis rapidement.



7)La ligne largeur du signal est strictement commandée : la condition de contrôle de l'impédance caractéristique de la transmission à haute fréquence de signal est très stricte, et la tolérance de la ligne contrôle de largeur ne peut pas être commandée de ±20%. Car la force de loi du circuit est différente, les paramètres de gravure à l'eau-forte seront ajustés ou la compensation de processus pour la ligne largeur de circuit sera ajustée à temps en gravure à l'eau-forte à haute fréquence de substrat.



carte PCB à haute fréquence de radiofréquence de la carte PCB 35um de 400mmx500mm 6
