Nombre De Pièces: | 1pcs |
Emballage Standard: | Vide bags+Cartons |
Période De Livraison: | 8-9 jours ouvrables |
Méthode De Paiement: | T/T |
Capacité D'approvisionnement: | 5000PCS par mois |
RF-10Carte de circuit imprimé 10mil 20mil 60mil Taconic RF-10 PCB haute fréquenceCircuit imprimé RF DK à faible perte

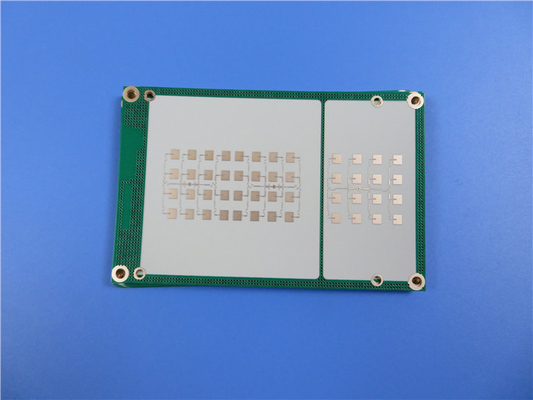

(Les cartes de circuits imprimés sont des produits sur mesure, l'image et les paramètres affichés sont juste pour référence)
Description générale
Les stratifiés RF-10 de Taconic sont des composites de PTFE chargé de céramique et de fibre de verre tissée, qui présentent l'avantage d'une constante diélectrique élevée (10,2 10 GHz) et d'un faible facteur de dissipation (0,0025 10 GHz).Un renfort en fibre de verre tissé mince est utilisé pour offrir à la fois une faible perte diélectrique et une rigidité améliorée pour une manipulation facile et une stabilité dimensionnelle améliorée pour les circuits multicouches.
Les matériaux haute fréquence RF-10 sont conçus pour fournir des substrats rentables, répondant à un besoin dans les applications RF de réduction de taille.Il adhère également bien au cuivre à profil bas lisse.La faible dissipation combinée à l'utilisation de cuivre très lisse se traduit par des pertes d'insertion optimales à plus haute fréquence où les pertes par effet de peau jouent un rôle important.
Les avantages des stratifiés RF-10.Il a eexcellente adhérence sur cuivres lisses, hconductivité thermique élevée pour une meilleure gestion thermique, high DK pour la réduction de la taille du circuit RF etjeow 0,0025 tangente de perte à 10 GHz, etc.
Le RF-10 a une large gamme d'applications.Y compris unsystèmes d'évitement de collision d'avions,Antennes GPS, mantennes patch icrostrip, pcomposants auxiliaires (filtres, coupleurs, diviseurs de puissance)etc.
Notre capacité PCB (RF-10)
Matériau PCB : | Composites de PTFE chargé de céramique et de fibre de verre tissée |
Désignation: | RF-10 |
Constante diélectrique: | 10.2 |
Facteur de dissipation | 0,0025 10 GHz |
Nombre de couches : | PCB double face, PCB multicouche, PCB hybride |
Poids cuivre : | 0,5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
Épaisseur du PCB : | 10 mil (0,254 mm), 20 mil (0,508 mm), 25 mil (0,635 mm), 60 mil (1,524 mm), 125 mil (3,175 mm) |
Taille du circuit imprimé : | ≤400mm X 500mm |
Masque de soudure : | Vert, noir, bleu, jaune, rouge etc. |
Finition de surface: | Cuivre nu, HASL, ENIG, Argent d'immersion, Étain d'immersion, OSP etc.. |
Valeurs typiques du RF-10
Propriété | Méthode d'essai | Unité | Valeur | Unité | Valeur |
Nk @ 10 GHz | IPC-650 2.5.5.5.1 Mod. | 10.2±0,3 | 10.2±0,3 | ||
Df @ 10 GHz | IPC-650 2.5.5.5.1 Mod. | 0,0025 | 0,0025 | ||
TcK†(-55 à 150 °C) | IPC-650 2.5.5.6 | ppm/°C | -370 | ppm/°C | -370 |
Absorption d'humidité | IPC-650 2.6.2.1 | % | 0,08 | % | 0,08 |
Force de pelage(1 oz de cuivre RT) | IPC-650 2.4.8 (soudure) | lb/po | dix | N/mm | 1.7 |
Résistivité volumique | IPC-650 2.5.17.1 | Mohm/cm | 6,0 × 107 | Mohm/cm | 6,0 × 107 |
Résistivité de surface | IPC-650 2.5.17.1 | Mohm | 1,0 x 108 | Mohm | 1,0 x 108 |
Résistance à la flexion(MARYLAND) | CIB - 650 - 2.4.4 | psi | 14 000 | N/mm2 | 96,53 |
Résistance à la flexion(CD) | CIB - 650 - 2.4.4 | psi | 10 000 | N/mm2 | 68,95 |
Résistance à la traction(MARYLAND) | CIB - 650 - 2.4.19 | psi | 8 900 | N/mm2 | 62,57 |
Résistance à la traction(CD) | CIB - 650 - 2.4.19 | psi | 5 300 | N/mm2 | 37.26 |
Stabilité dimensionnelle | IPC-650 2.4.39(Après gravure) | % (25 mil-MD) | -0,0032 | % (25 mil-CD) | -0,0239 |
Stabilité dimensionnelle | IPC-650 2.4.39(Après cuisson) | % (25 mil-MD) | -0,0215 | % (25 mil-CD) | -0,0529 |
Stabilité dimensionnelle | IPC-650 2.4.39(Après le stress) | % (25 mil-MD) | -0,0301 | % (25 mil-CD) | -0,0653 |
Stabilité dimensionnelle | IPC-650 2.4.39(Après gravure) | % (60 mil-MD) | -0,0027 | % (60 mil-CD) | -0,0142 |
Stabilité dimensionnelle | IPC-650 2.4.39(Après cuisson) | % (60 mil-MD) | -0.1500 | % (60 mil-CD) | -0,0326 |
Stabilité dimensionnelle | IPC-650 2.4.39(Après le stress) | % (60 mil-MD) | -0,0167 | % (60 mil-CD) | -0,0377 |
Densité(Gravité spécifique) | IPC-650-2.3.5 | g/cm3 | 2,77 | g/cm3 | 2,77 |
Chaleur spécifique | IPC-650-2.4.50 | J/g°C | 0,9 | J/g°C | 0,9 |
Conductivité thermique(Nu) | IPC-650-2.4.50 | L/M*K | 0,85 | L/M*K | 0,85 |
CTE (axe X -Y)(50 à 150 °C) | IPC-650 2.4.41 | ppm/°C | 16-20 | ppm/°C | 16-20 |
CTE (axe Z)(50 à 150 °C) | IPC-650 2.4.41 | ppm/°C | 25 | ppm/°C | 25 |
Indice d'inflammabilité | Interne | V-0 | V-0 |
