Détails sur le produit:
|
Mettre en évidence: | RO4534 PCBs à haute fréquence,Double blog dégrossi de carte PCB,2 couches de matériel à haute fréquence de carte PCB |
---|

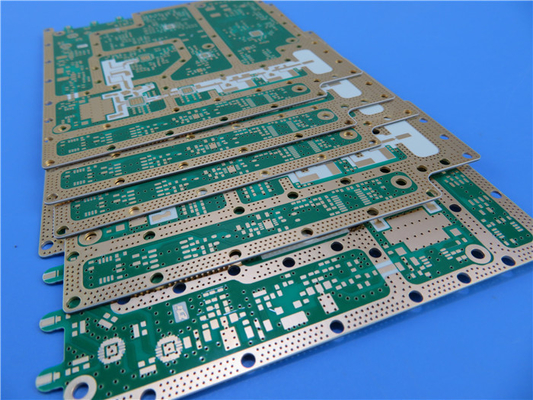

Veuillez noter que l'image et les caractéristiques montrées pour ce produit fait sur commande sont pour la référence seulement.
Cette carte PCB à haute fréquence particulière est un type d'antenne qui est fabriqué utilisant Rogers RO4534 avec un substrat 20mil, commençant par le cuivre 0.5oz et fini avec le cuivre 1oz. Le conseil comporte les lignes fines qui sont 4mil larges et microvias avec un diamètre de 0.2mm. Les protections ont une finition de surface d'or d'immersion de l'or 0.05micron, de masque vert de soudure, et de légendes blanches de silkscreen. C'est un panneau de double-couche fabriqué selon des normes de la classe 2 d'IPC, et tous les 50 morceaux sont emballés sous vide pour l'expédition.
TAILLE DE CARTE PCB | 88 x 98mm=1up |
TYPE DE CONSEIL | Le double a dégrossi carte PCB |
Nombre de couches | 2 couches |
Composants extérieurs de bâti | OUI |
Par des composants de trou | NON |
EMPILEMENT DE COUCHE | cuivre ------- couche SUPÉRIEURE de 17um (0,5 onces) +plate |
Rogers RO4534 0.508mm | |
cuivre ------- 17um (0,5 onces) + couche de BOT de plat | |
TECHNOLOGIE | |
Trace et espace minimum : | mil 4 mils/4 |
Trous minimum/maximum : | 0,2 millimètres/3,5 millimètres |
Nombre de différents trous : | 12 |
Nombre de forages : | 895 |
Nombre de fentes fraisées : | 2 |
Nombre de coupes-circuit internes : | 3 |
Contrôle d'impédance : | non |
Nombre de doigt d'or : | 0 |
MATÉRIEL DE CONSEIL | |
En verre époxy : | Rogers RO4534 0.508mm |
Aluminium final externe : | 1,0 onces |
Aluminium final interne : | NON-DÉTERMINÉ |
Taille finale de carte PCB : | 0,6 millimètres ±0.1 |
ÉLECTRODÉPOSITION ET REVÊTEMENT | |
Finition extérieure | Or d'immersion, 35% |
Soudez le masque pour s'appliquer à : | Les deux côtés |
Couleur de masque de soudure : | Vert |
Type de masque de soudure : | LPI |
CONTOUR/CUTTING | Cheminement |
INSCRIPTION | |
Côté de légende composante | Côté composants |
Couleur de légende composante | Blanc |
Fabricant Name ou logo : | NON-DÉTERMINÉ |
PAR L'INTERMÉDIAIRE DE | Plaqué par le trou (PTH), taille minimum 0.2mm. |
ESTIMATION DE FLAMIBILITY | 94V-0 |
TOLÉRANCE DE DIMENSION | |
Dimension d'ensemble : | 0,0059" |
Électrodéposition de conseil : | 0,0029" |
Tolérance de perceuse : | 0,002" |
ESSAI | Expédition antérieure d'essai électrique de 100% |
TYPE D'ILLUSTRATION À FOURNIR | dossier d'email, Gerber RS-274-X, PCBDOC etc. |
AIRE DE SERVICE | Dans le monde entier, globalement. |
Notre société a plusieurs avantages quand il s'agit de PCBs à haute fréquence. Premièrement, nous offrons un large éventail de matériaux à haute fréquence, y compris Rogers, taconique, et se débrouiller pour avoir. En plus, nous avons sur 19 ans d'expérience dans le domaine de PCBs à haute fréquence. Nous avons des procédures strictes d'inspection et de surveillance de travaux en cours, aussi bien que des instructions de travail détaillées. Notre atelier couvre un domaine de 16000㎡, et nous avons une capacité mensuelle de sortie de 30000㎡ et pouvons fabriquer jusqu'à 8000 types de PCBs par mois. Nous acceptons également des ordres de petite quantité.
Notre société est certifiée avec des certifications d'ISO9001, d'ISO14001, d'IATF16949, d'ISO13485, et d'UL. Nous fabriquons PCBs des normes selon d'IPC classe 2 et de classe 3 d'IPC. Nous avons un indice de réussite de la livraison de plus de 98% et un taux de plainte de client de moins de 1%.
Propriété | RO4534 | Direction | Unités | Condition | Méthode d'essai |
Constante diélectrique, heu processus | 3,4 ± 0,08 | Z | - | 10 GHz/23℃ 2,5 gigahertz | IPC-TM-650,2.5.5.5 |
Facteur de dissipation | 0,0022 | Z | - | 2,5 GHz/23℃ | IPC-TM-650, 2.5.5.5 |
0,0027 | 10 GHz/23℃ | ||||
PIM (typique) | -157 | - | dBc | Le dBm 43 reflété a balayé des tons | Summitek 1900b PIM Analyzer |
Résistance diélectrique | >500 | Z | V/mil | 0,51 millimètres | IPC-TM-650, 2.5.6.2 |
Stabilité dimensionnelle | <0> | X, Y | mm/m (mils/pouce) | après gravure à l'eau forte | IPC-TM-650, 2.4.39A |
Coefficient de dilatation thermique | 11 | X | ppm/℃ | ℃ -55 à 288 | IPC-TM-650, 2.4.41 |
14 | Y | ||||
46 | Z | ||||
Conduction thermique | 0,6 | - | Avec (m.K) | ℃ 80 | ASTM C518 |
Absorption d'humidité | 0,06 | - | % | D48/50 | IPC-TM-650, 2.6.2.1 ASTM D570 |
Tg | >280 | - | ℃ TMA | IPC-TM-650, 2.4.24.3 | |
Densité | 1,8 | - | gm/cm3 | - | ASTM D792 |
Résistance au pelage de cuivre | 6,3 (1,1) | - | lbs/in (N/mm) | 1 once. Flotteur de soudure de courrier d'EDC | IPC-TM-650, 2.4.8 |
Inflammabilité | NON FRANC | - | - | - | UL 94 |
Processus sans plomb compatible | Oui | - | - | - | - |
