Détails sur le produit:
|
| Mettre en évidence: | Carte de circuit imprimé commerciale,Blog de carte PCB imprimée RF,Carte de circuit imprimé RF TLF-35 |
||
|---|---|---|---|

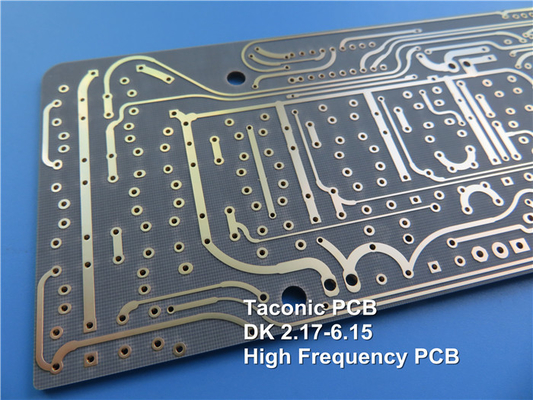

La carte de circuit imprimé RF Taconic TLF-35 est un produit sur mesure qui fournit des capacités haute fréquence pour une variété d'applications commerciales à micro-ondes et radiofréquences.Avec une épaisseur de 60 mil (1,524 mm) et un placage d'or par immersion, le circuit imprimé TLF-35 est conçu pour fournir une excellente résistance au pelage pour le cuivre de 1/2 once et 1 once, ce qui est particulièrement important à des fins de reprise.
L'une des principales caractéristiques du PCB TLF-35 est son taux d'absorption d'humidité ultra-faible et son faible facteur de dissipation, qui minimise le déphasage avec la fréquence.De plus, l'utilisation de tissus tissés dans sa conception garantit que le PCB TLF-35 est dimensionnellement stable.Les matériaux de base du PCB TLF-35 présentent une inflammabilité de V-0 et sont testés conformément à IPC-TM-650.
| TLF-35-xxxx-A VALEURS TYPIQUES | |||||
| Propriété | Méthode d'essai | Unités | Valeur | Unités | Valeur |
| Constante diélectrique à 1,9 GHz | IPC-TM 650 2.5.5.5.1 Mod | 3,50±0,05 | 3,50±0,05 | ||
| Facteur de dissipation à 1,9 GHz | IPC-TM 650 2.5.5.5.1 Mod | 0,0016 | 0,0016 | ||
| Facteur de dissipation à 10 GHz | IPC-TM 650 2.5.5.5.1 Mod | 0,0022 | 0,0022 | ||
| Absorption de l'eau | IPC-TM 650 2.6.2.1 | % | 0,03 | % | 0,03 |
| Résistance au pelage (1 oz de cuivre) | IPC-TM 650 2.4.8 | lb/pouce linéaire | dix | M/mm | 1.8 |
| Résistivité volumique | IPC-TM 650 2.5.17.1 | Mohm.cm | 2,0 × 109 | Mohm.cm | 2,0 × 109 |
| Résistivité de surface | IPC-TM 650 2.5.17.1 | Mohm | 3,0 × 108 | Mohm | 3,0 × 108 |
| Résistance à la flexion dans le sens de la longueur | IPC-TM 650 2.4.4 | psi | 13 000 | M/mm2 | 90 |
| Résistance à la flexion transversale | IPC-TM 650 2.4.4 | psi | 13 000 | M/mm2 | 90 |
| Conductivité thermique | IPC-TM 650 2.4.50 | W/m/K | 0,37 | W/m/K | 0,37 |
| xy ETC(50-150℃) | IPC-TM 650 2.4.41 | ppm/℃ | 9-12 | ppm/℃ | 9-12 |
| z ETC(50-150℃) | IPC-TM 650 2.4.41 | ppm/℃ | 80 | ppm/℃ | 80 |
| Inflammabilité | UL-94 | V-0 | V-0 | ||
Le PCB TLF-35 a une faible constante diélectrique de 3,5 +/-0,05 et un faible facteur de dissipation de 0,002.Ces caractéristiques en font un excellent choix pour une gamme d'applications, y compris les filtres, les coupleurs, les séparateurs, les combinateurs, les mélangeurs, les antennes, les amplificateurs haute puissance, les répéteurs, les composants passifs et les scanners médicaux.
En plus de ses capacités haute fréquence, le PCB TLF-35 offre plusieurs avantages, notamment son faible coût, son excellente résistance au pelage, son facteur de dissipation exceptionnellement faible, sa faible absorption d'humidité et sa très grande fiabilité thermique.
Il est important de noter que l'image et les paramètres affichés sont à titre indicatif uniquement, car les cartes de circuits imprimés sont des produits sur mesure.Dans l'ensemble, la carte de circuit imprimé RF Taconic TLF-35 est un choix idéal pour ceux qui recherchent une solution à faible coût et hautes performances pour leurs applications haute fréquence.
