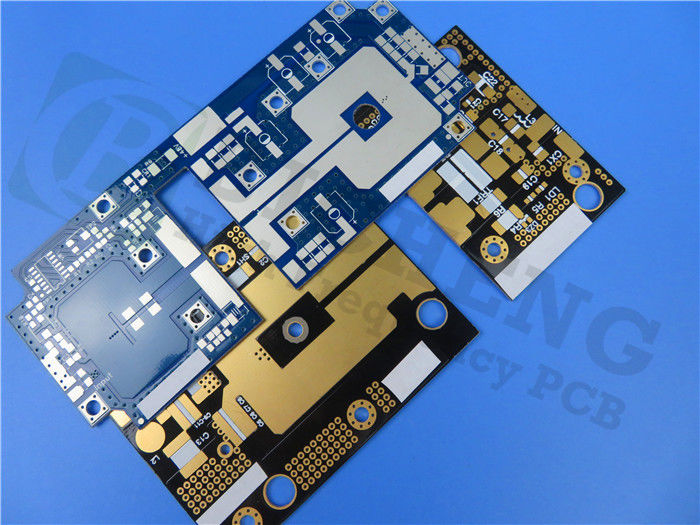

PCB rigide à 2 couches sur mesure de 0,8 mm RF-35TC

Notre PCB rigide à 2 couches sur mesure a été fourni pour répondre aux exigences uniques de nos clients.Les PCB à haute fréquence Taconic RF-35TC sont des stratifiés en fibre de verre remplis de céramique à base de PTFE qui offrent un faible facteur de dissipation et une conductivité thermique élevée.

Le facteur de dissipation extrêmement faible de 0,0011 et la conductivité thermique élevée de 0,87 W/mK sont particulièrement adaptés aux applications d'amplificateurs de puissance.La chaleur est diffusée à la fois des lignes de transmission et des composants montés en surface tels que des transistors ou des condensateurs.

Les PCB RF-35TC ont un coefficient d'expansion thermique (CTE) très faible sur les axes X, Y et Z (11, 13 et 34 ppm/°C respectivement).Des valeurs de CTE faibles sur les axes X et Y sont cruciales pour maintenir des distances critiques entre les oligo-éléments d'un filtre imprimé; une faible CTE de l'axe Z et un Dk stable sont essentiels pour les couples superposés à bande étroite et à large bande.

Le matériau PCB est compatible avec un procédé sans plomb et peut fonctionner dans une plage de température de -40°C à +85°C, ce qui le rend idéal pour une utilisation dans des environnements difficiles.L'empilement est constitué de cuivre fini de 35um, RF-35 diélectrique de 30 mil (0,762 mm), et le cuivre fini de 35um, fournissant une excellente intégrité du signal et des performances.

Les détails de construction comprennent une dimension de carte de 110 mm x 92 mm (1 PCS, +/- 0,15 mm), une trace minimale / espace de 5/5 mils et une taille minimale de trou de 0,35 mm.et l'épaisseur de la planche finie est de 0.8 mm. Le poids du Cu fini est de 1 oz (1,4 mil) toutes les couches, et l'épaisseur du revêtement est de 1 mil. Une finition de surface de niveau de soudure à air chaud (HASL) a été utilisée, et la sérigraphie supérieure est blanche.Le masque de soudure supérieur est vert.Le PCB n'a pas de sérigraphie sur les tampons de soudure et un test électrique à 100% a été utilisé pour assurer la plus haute qualité.

Le PCB comprend 35 composants, 98 plaquettes au total, 61 plaquettes traversantes, 37 plaquettes SMT supérieures, 0 plaquettes SMT inférieures, 104 voies et 15 filets, répondant à la norme IPC-Classe-2.

Chez Bicheng PCB, nous comprenons l'importance de répondre aux exigences uniques de nos clients. C'est pourquoi nous offrons des solutions PCB sur mesure qui répondent à leurs besoins spécifiques.

Le Gerber RS-274-X artwork a été fourni par le client. Nous fournirons PCB selon leurs exigences spécifiques.Si vous avez des questions techniques ou si vous avez besoin d'une assistance supplémentaire, veuillez contacter Ivy à sales10@bichengpcb.com.

Bicheng PCB s'engage à fournir des solutions de PCB sur mesure de la plus haute qualité qui répondent aux besoins spécifiques de nos clients.Faites-nous confiance pour vous fournir une solution de PCB personnalisée qui répond à vos exigences et dépasse vos attentes. Contactez-nous pour en savoir plus sur nos solutions de PCB rigides à 2 couches sur mesure et expérimentez le plus haut niveau de performance et de fiabilité.
