Détails sur le produit:
|
| Mettre en évidence: | Carte de circuit imprimé RF à haute fréquence,cartes de circuits imprimés à haute fréquence RO3010,cartes de circuits imprimés à haute fréquence 50mil |
||
|---|---|---|---|

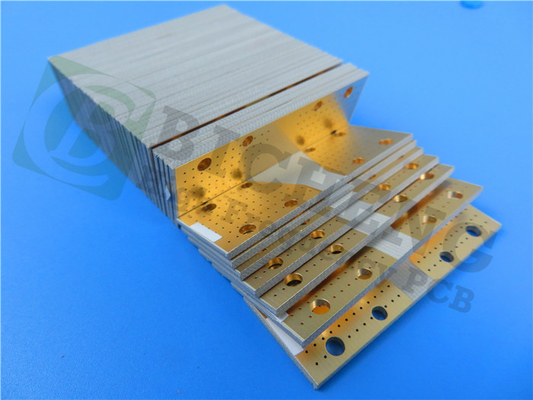

Notre carte de circuit imprimé (PCB) haute performance a été fournie pour les applications à haute fréquence, ce qui en fait un excellent choix pour les projets qui nécessitent une précision et une fiabilité élevées.Les matériaux de PCB utilisés comprennent les composites Rogers RO3010 en PTFE chargé de céramique, qui sont connus pour leur faible perte et leurs hautes performances, avec une constante diélectrique de 10,2 et un facteur de dissipation de 0,0024 à 10 GHz.La plage de température de fonctionnement de ce matériau est de -40℃ à +85℃, et il est sans plomb, ce qui en fait une option écologique.
La configuration d'empilement de PCB se compose de deux couches de cuivre de base d'une épaisseur de 17 um et d'un matériau diélectrique de RO3010 d'une épaisseur de 50 mil.Les couches de cuivre de base sont prises en sandwich entre les couches diélectriques, ce qui donne une épaisseur de carte finie de 1,35 mm et un poids de Cu fini de 1 oz (1,4 mils) pour toutes les couches.L'épaisseur du placage via est de 1 mil et la finition de surface est ENIG.Il n'y a pas de sérigraphie en haut ou en bas, et pas de sérigraphie sur les plots de soudure.
Les détails de construction du PCB comprennent des dimensions de 100 mm x 100 mm, avec une tolérance de +/- 0,15 mm.La trace/l'espace minimum est de 7/8 mils et la taille de trou minimum est de 0,25 mm.Aucun via aveugle ou enterré n'est inclus dans cette conception.Le PCB a un total de 93 pastilles, avec 37 pastilles traversantes, 56 pastilles SMT supérieures et 0 pastilles SMT inférieures.Il y a 48 vias et 10 filets.Le PCB a subi des tests électriques à 100% pour garantir sa qualité.
| RO3010 Valeur typique | |||||
| Propriété | RO3010 | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique, εProcessus | 10.2±0.05 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 Stripline serré | |
| Constante diélectrique,εDesign | 11.2 | Z | 8 GHz à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation,tanδ | 0,0022 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 | |
| Coefficient thermique de ε | -395 | Z | ppm/℃ | 10 GHz -50 ℃ à 150 ℃ | IPC-TM-650 2.5.5.5 |
| Stabilité dimensionnelle | 0,35 0,31 |
X Oui |
mm/mètre | COND A | IPC-TM-650 2.2.4 |
| Résistivité volumique | 105 | MΩ.cm | COND A | CIB 2.5.17.1 | |
| Résistivité de surface | 105 | MΩ | COND A | CIB 2.5.17.1 | |
| Module de traction | 1902 1934 |
X Oui |
MPa | 23℃ | ASTM D 638 |
| Absorption d'humidité | 0,05 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| Chaleur spécifique | 0,8 | j/g/k | Calculé | ||
| Conductivité thermique | 0,95 | F/M/K | 50℃ | ASTM D 5470 | |
| Coefficient de dilatation thermique (-55 à 288℃) |
13 11 16 |
X Oui Z |
ppm/℃ | 23℃/50% HR | IPC-TM-650 2.4.4.1 |
| Td | 500 | ℃ TGA | ASTM D 3850 | ||
| Densité | 2.8 | g/cm3 | 23℃ | ASTM D 792 | |
| Résistance au pelage du cuivre | 9.4 | Ib/po. | 1 oz, EDC après flotteur de soudure | IPC-TM 2.4.8 | |
| Inflammabilité | V-0 | UL 94 | |||
| Compatible avec le processus sans plomb | Oui | ||||
Pourquoi choisir les composites PTFE renforcés de céramique RO3010 de Rogers ?
Le choix des matériaux joue un rôle crucial dans les performances et la fonctionnalité d'une carte de circuit imprimé (PCB).Les composites PTFE renforcés de céramique RO3010 de Rogers ont été utilisés dans une conception de circuit imprimé spécifique pour obtenir une précision et une fiabilité élevées dans les applications à haute fréquence.
R
Les composites PTFE renforcés de céramique RO3010 d'ogers sont connus pour leur faible perte et leurs hautes performances, ce qui en fait un excellent choix pour les applications haute fréquence.La constante diélectrique de ce matériau est de 10,2 et le facteur de dissipation est de 0,0024 à 10 GHz.De plus, il est sans plomb, ce qui en fait une option écologique.Ce matériau peut fonctionner entre -40℃ et +85℃.
Les autres avantages de l'utilisation des composites PTFE chargés de céramique RO3010 de Rogers dans la conception de circuits imprimés incluent une excellente stabilité thermique, une faible absorption d'humidité et une stabilité dimensionnelle élevée.Ces propriétés en font une option fiable pour les applications qui nécessitent des performances constantes sur une gamme de conditions de fonctionnement.
Lors de la sélection des matériaux pour PCB, il est essentiel de prendre en compte leurs propriétés électriques, mécaniques et thermiques.Les composites PTFE renforcés de céramique RO3010 de Rogers excellent dans tous ces domaines, ce qui en fait un choix populaire pour les applications à haute fréquence.La faible perte et les hautes performances de ce matériau le rendent idéal pour les applications nécessitant une précision et une fiabilité élevées.
Les propriétés physiques de ce matériau en font également un excellent choix pour les PCB.Il a un faible coefficient de dilatation thermique, ce qui signifie qu'il peut conserver sa forme et sa taille sur une plage de températures.De plus, sa faible absorption d'humidité en fait une option appropriée pour les applications qui peuvent être exposées à l'humidité ou à l'humidité.
Dans l'ensemble, le choix des matériaux pour PCB est essentiel pour déterminer les performances et la fonctionnalité du produit final.Les composites PTFE renforcés de céramique RO3010 de Rogers sont un excellent choix pour les applications à haute fréquence qui nécessitent une précision et une fiabilité élevées.Ses faibles pertes et ses hautes performances, associées à ses excellentes propriétés thermiques et mécaniques, en font une option fiable pour une large gamme d'applications.
