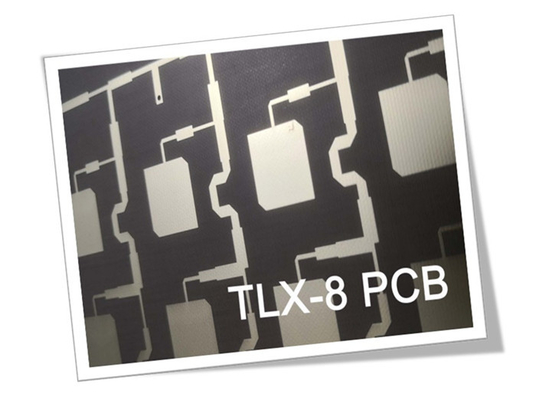

PTFE 1,6 mm TLX-8 circuits imprimés PCB large plage de température

En introduisant notre PCB rigide à deux couches nouvellement livré, il peut répondre aux besoins électriques et construit avec des matériaux de la plus haute qualité pour des performances optimales.

Construit avec du verre PTFE TLX-8 et traité avec une méthode sans plomb, ce PCB est conçu pour résister à une large gamme de températures, de -40°C à +85°C,assurer un fonctionnement fiable dans divers environnements.

L'empilement de ce PCB comprend des couches de cuivre finies de 35um à la fois en haut et en bas, avec un diélectrique TLX-8 d'une épaisseur de 60 mil (1,524 mm) au milieu.Les dimensions de la planche sont de 137 mm x 70 mm pour 1 PCS, avec une tolérance de +/- 0,15 mm.

Avec une trace/espace minimale de 8/7 mils et une taille de trou minimale de 0,4 mm, ce PCB est conçu pour fournir des capacités de routage de haute densité et précises.Il n'y a pas de voies aveugles ou enfouies., assurant un processus d'assemblage simple et efficace.

L'épaisseur du panneau fini est de 1,6 mm, avec un poids de cuivre fini de 1 oz (1,4 mil) sur toutes les couches et une épaisseur de placage de 1 mil.La finition de surface de ce PCB utilise le niveau de soudure à l'air chaud (HASL), offrant une solution fiable et rentable.

Ce circuit imprimé n'a pas d'écran de soie ou de masque de soudure en haut ou en bas, sans écran de soie sur les tampons de soudure, ce qui en fait un choix idéal pour ceux qui préfèrent un design simple et minimaliste.L'essai électrique à 100% utilisé garantit la qualité et la fiabilité de chaque PCB.

Avec 77 composants et 123 plaquettes au total, dont 92 plaquettes à travers le trou et 31 plaquettes SMT supérieures, ce PCB offre suffisamment d'espace pour vos composants et un haut niveau de flexibilité dans votre conception.Elle comprend également 112 voies et 12 filets., fournissant une solution complète et fiable pour vos besoins électriques.

Ce PCB utilise Gerber RS-274-X comme type d'artwork fourni et est construit selon la norme IPC-Classe-2, assurant une fabrication de haute qualité et cohérente.vous fournir une solution fiable et accessible pour vos besoins en PCB.

Pourquoi le verre PTFE TLX-8 est le matériau idéal pour les PCB à haute fréquence et à haute température

Les circuits imprimés (PCB) sont des composants essentiels de la technologie moderne, et il est crucial de choisir le bon matériau pour eux.Un matériau qui a gagné en popularité ces dernières années est le verre TLX-8 PTFEDans cet article, nous explorerons les propriétés, les avantages et les applications du verre TLX-8 PTFE dans les PCB.

Le verre TLX-8 PTFE est un matériau PCB composé de polytétrafluoroéthylène (PTFE) et de verre tissé.Il possède plusieurs propriétés uniques qui en font un excellent choix pour les PCB haute fréquence et haute performancePar exemple, il possède une constante diélectrique faible de 2,55 à 10 GHz, ce qui minimise la perte de signal et améliore la propagation du signal.le rendant stable dans des environnements humidesEn outre, le verre TLX-8 PTFE possède des propriétés mécaniques supérieures, notamment une résistance à la flexion et à la traction élevée, un faible coefficient d'expansion thermique (CTE), une résistance élevée à l'écaillage,et conductivité thermiqueIl a également une flammabilité de V-0.

L'utilisation du verre TLX-8 PTFE dans les PCB présente plusieurs avantages: premièrement, il offre une gestion thermique optimale en raison de sa faible CTE et de sa haute conductivité thermique.Cela en fait un choix idéal pour les applications à haute températureDeuxièmement, il possède des capacités de routage précises et de haute densité, ce qui permet des conceptions de PCB plus complexes et compactes.rend cette solution rentable.Enfin, le verre TLX-8 PTFE a une résistance élevée aux produits chimiques et aux solvants, assurant la durabilité et la longévité du PCB.

Par rapport à d'autres matériaux de PCB tels que le FR-4 ou le Rogers, le verre TLX-8 PTFE présente plusieurs avantages.Sa faible constante diélectrique et sa faible absorption d'humidité en font un excellent choix pour les applications à haute fréquenceIl possède également des propriétés mécaniques supérieures, avec une résistance à la flexion et à la traction plus élevée que FR-4 ou Rogers.le rendant plus adapté aux applications à haute température.

Le verre TLX-8 PTFE a un large éventail d'applications dans les industries qui nécessitent des PCB haute fréquence et haute performance.appareils médicauxLe processus de fabrication des PCB en verre TLX-8 PTFE est similaire à celui des autres PCB,mais des techniques spécifiques de manipulation et de transformation sont nécessaires en raison des propriétés uniques du matériau..

Pour assurer les performances et la fiabilité des PCB en verre TLX-8 PTFE, ils sont soumis à des tests rigoureux et à un contrôle de qualité.résistance à la flexion et à la tractionLa résistance à l'écaillage et la flammabilité sont également testées pour assurer la sécurité et la durabilité.

Les PCB en verre PTFE TLX-8 sont de plus en plus populaires sur le marché en raison de leurs performances et de leur fiabilité supérieures.Ils sont disponibles dans le monde entier et peuvent être personnalisés pour répondre à des exigences de conception spécifiquesLes PCB en verre TLX-8 PTFE sont également rentables par rapport à d'autres matériaux PCB à haute performance, ce qui en fait une option attrayante pour les fabricants.

En conclusion, le verre TLX-8 PTFE est un matériau PCB à haute performance qui présente plusieurs avantages par rapport aux autres matériaux.Ses propriétés uniques le rendent idéal pour les applications à haute fréquence et à haute températureLa demande de PCB à haute performance augmentera à mesure que la technologie évoluera.et TLX-8 verre PTFE est prêt à être un acteur clé dans l'avenir des PCBAvec ses performances et sa fiabilité supérieures, le verre TLX-8 PTFE est un matériau qui vaut la peine d'être considéré pour votre prochain projet de PCB.
