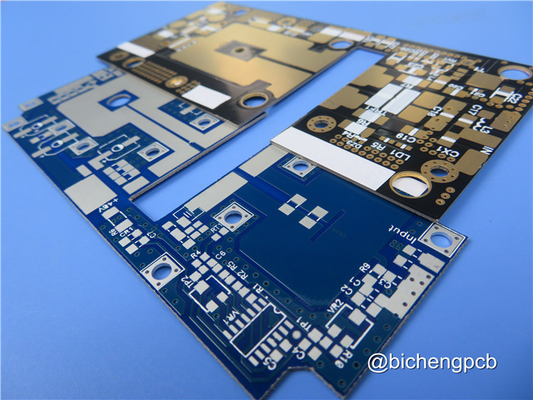

40ml 1oz PCB de cuivre à haute fréquence Taconic TRF-45

Nous sommes heureux de vous présenter notre dernier produit, un PCB rigide à deux couches qui vient d'être expédié.Examinons les caractéristiques clés et les spécifications de ce produit exceptionnel:

1. Matériau du PCB:

Le PCB est construit à partir de composites PTFE remplis de céramique Taconic TRF-45, réputés pour leurs excellentes propriétés électriques et leur durabilité.
La constante diélectrique de 4,5 à 10 GHz/23°C assure une transmission fiable du signal et un contrôle de l'impédance.
Avec un facteur de dissipation de 0,0035 à 10 GHz/23 °C, le PCB minimise la perte de signal et maintient une grande intégrité du signal.
Le taux d'absorption de l'humidité n'est que de 0,06%, ce qui assure la stabilité et la fiabilité du PCB même dans des environnements humides.
Le PCB fonctionne parfaitement dans une plage de température de -40°C à +85°C, ce qui le rend adapté à un large éventail d'applications.

2- Je vous en prie.

Le PCB se compose d'une conception rigide à deux couches, offrant simplicité et facilité d'utilisation.
La couche de cuivre 1 a une épaisseur de 35 μm.
Le substrat, Taconic TRF-45, a une épaisseur de 1,016 mm (40 mils).
La couche de cuivre 2 a également une épaisseur de 35 μm.

3Détails de construction:

Les dimensions de la planche sont précisément fixées à 31,5 mm x 26,56 mm, ce qui garantit un ajustement précis et une compatibilité avec vos applications.
Le PCB prend en charge une trace minimale et un besoin d'espace de 5/4 mils, permettant des conceptions complexes et compactes.
Avec une taille minimale de trou de 0,35 mm, le PCB peut accueillir divers types de composants et permet un assemblage efficace.
Il n'y a pas de voies aveugles sur ce PCB.
L'épaisseur de la planche finie est de 1,14 mm, ce qui lui assure stabilité et résistance.
Le poids du cuivre fini est de 1 oz (1,4 mil) sur les couches extérieures, assurant une conductivité optimale.
L'épaisseur du revêtement est de 20 μm, ce qui facilite des connexions fiables entre les couches.
La finition de surface est l'or immersion, offrant une excellente résistance à la corrosion et la soudabilité.
Aucune sérigraphie ni masque de soudure n'est appliquée sur ce PCB.
Chaque unité est soumise à un essai électrique à 100% avant expédition, assurant ainsi sa fonctionnalité et sa fiabilité.

4. Statistiques des PCB:

Le PCB peut accueillir 24 composants, ce qui permet des applications et des fonctionnalités diverses.
Il comporte un total de 37 plaquettes, dont 22 sont des plaquettes à travers le trou et 15 des plaquettes SMT supérieures.
Il n'y a pas de plaquettes SMT en bas sur ce PCB.
Le PCB comprend 51 voies, offrant des options d'interconnectivité polyvalentes.
Il prend en charge 2 réseaux, permettant un routage efficace du signal.

Pour toute question technique, n'hésitez pas à contacter Ivy à l'adresse sales10@bichengpcb.com. Notre équipe dédiée est prête à fournir l'assistance et le soutien nécessaires.

TRF-45: Débloquer le pouvoir des composites PTFE remplis de céramique

Des signaux plus puissants: l'exploration de l'impressionnante constante diélectrique du TRF-45

Lorsqu'il s'agit de transmettre des signaux efficacement et de maintenir l'intégrité du signal, la constante diélectrique joue un rôle essentiel.assurer une transmission fiable du signal et un contrôle précis de l'impédanceCette propriété exceptionnelle permet aux ingénieurs de concevoir des PCB avec des performances supérieures et une intégrité optimale du signal.

Facteur de dissipation démystifié: comment TRF-45 assure l'intégrité du signal

La perte de signal peut être une préoccupation importante dans les applications à haute fréquence. TRF-45 répond à ce défi avec son faible facteur de dissipation de 0,0035 à 10 GHz. En minimisant la perte de signal, il est possible de réduire la perte de signal à un facteur de dissipation de 0,0035 à 10 GHz.ce matériau innovant de PCB préserve la qualité et l'intégrité des signaux, permettant une communication transparente entre les composants électroniques.

Absorption de l'humidité: la contribution du TRF-45 à la stabilité des PCB

Dans les environnements humides, l'absorption d'humidité peut compromettre les performances et la fiabilité des PCB.offre une stabilité exceptionnelle même dans des conditions difficilesCette caractéristique assure que le PCB reste robuste et fiable, ce qui le rend adapté à un large éventail d'applications, y compris dans les secteurs aérospatiale, automobile et industriel.

Résistance à la flexion: la résistance supérieure du TRF-45 à la flexion

Les PCB subissent souvent des forces de flexion au cours de leur durée de vie, ce qui peut entraîner une défaillance mécanique.d'une résistance à la flexion longitudinale de 17,000 lbs/in (177 N/mm2) et une résistance de flexion transversale de 15,000 lbs/in (103 N/mm2), ce matériau présente une résistance exceptionnelle à la flexion, assurant la longévité et la durabilité des conceptions de PCB.

Résistance à la pellicule: exploration des propriétés d'adhérence robustes du TRF-45

Dans la fabrication de PCB, une forte adhérence entre les couches est essentielle pour la fiabilité globale de la carte.selon IPC-TM-650 2.4Cette adhérence robuste assure que les couches du PCB restent intactes, permettant à la carte de résister aux facteurs de stress environnementaux et aux vibrations mécaniques.

Maintien du froid sous pression: Conductivité thermique du TRF-45

Les appareils électroniques modernes génèrent beaucoup de chaleur, ce qui nécessite une gestion thermique efficace des PCB.Cette propriété exceptionnelle permet de dissiper efficacement la chaleur, empêchant la surchauffe et assurant les performances optimales des composants électroniques.

Résistance au volume et à la surface: contribution du TRF-45 à la stabilité électrique

Les fuites électriques indésirables peuvent perturber la fonctionnalité des PCB. TRF-45 répond à cette préoccupation avec sa résistivité de volume de 8,0 x 10^7 Mohm/cm et sa résistivité de surface de 3,0 x 10^7 Mohm,selon IPC-TM-650 2.5.17Ces valeurs assurent un niveau élevé de stabilité électrique, minimisant le risque de dégradation du signal et préservant l'intégrité du circuit.

CTE (coefficient d'expansion thermique): comment le TRF-45 gère les variations de température

Les variations de température peuvent provoquer des contraintes et des contraintes au sein des PCB, entraînant potentiellement des problèmes de performance.TRF-45 présente un coefficient de dilatation thermique (CTE) de 9 ppm/°C (axes x et y) et de 40 ppm/°C (axe z)Cette CTE équilibrée permet au matériau de s'adapter aux changements thermiques, réduisant le risque de défaillance mécanique et assurant une fiabilité à long terme.

La polyvalence libérée: industries et applications bénéficiant du TRF-45

Les propriétés exceptionnelles du TRF-45 le rendent idéal pour un large éventail d'industries et d'applications.Ce matériau de PCB avancé stimule l'innovation et améliore les performances des appareils électroniquesSa fiabilité, sa polyvalence et sa stabilité en font un choix privilégié pour les solutions de haute technologie où la qualité sans compromis est primordiale.

Conclusion

TRF-45, un matériau composite PTFE rempli de céramique, révolutionne le monde des PCB.TRF-45 permet aux ingénieurs de repousser les limites de l'innovationDe l'assurance d'une transmission fiable du signal à la résistance à des environnements difficiles, le TRF-45 excelle dans tous les aspects, ce qui en fait un choix fiable et stable pour les applications de PCB.En exploitant la puissance du TRF-45, les concepteurs peuvent débloquer de nouvelles possibilités et créer des solutions de haute technologie qui redéfinissent les capacités des appareils électroniques.
