1.7mm 62 mil RT/duroïde 5880 Double face PCB immersion or Finition

1.7mm 62 mil RT/duroïde 5880 Double face PCB immersion or Finition

Informations détaillées
Mettre en évidence:

62 millions de PCB

,

1.7 mm PCB à double face

,

PCB à double face en or par immersion

Description du produit

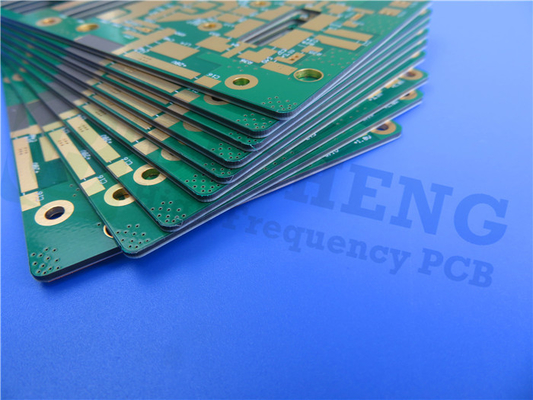

Nous sommes ravis de vous présenter notre dernière livraison de PCB, méticuleusement conçue pour répondre à vos exigences technologiques.,Il s'agit d'un appareil de qualité supérieure, ce qui en fait un choix fiable pour un large éventail d'applications.



1. Matériau des PCB:
- Qualité impeccable: Fabriqué à partir de Rogers RT/duroid 5880, un composite PTFE renforcé en microfibre de verre de pointe, assurant des performances de premier ordre.
- Propriétés diélectriques supérieures: le procédé DK 2.2 à 10 GHz/23°C facilite une transmission efficace du signal, garantissant une connectivité transparente.
- Perte minimale de signal: avec un facteur de dissipation de 0,0009 à 10 GHz/23°C, une interférence minimale et une intégrité optimale du signal sont obtenues.
- Durabilité exceptionnelle: résistant à des températures supérieures à 500°C (Td > 500°C), ce PCB est conçu pour durer dans des environnements exigeants.
- Portée de fonctionnement polyvalente: conçue pour fonctionner sans faille entre -40°C et +85°C, offrant une adaptabilité à diverses conditions.



2Une construction impeccable.
- Fondation solide: la conception rigide à deux couches assure l'intégrité structurelle pour des performances et une longévité optimales.
- Épaisseur de la couche de cuivre: bénéficier d'une épaisseur de 35 μm à la fois sur la couche de cuivre 1 et sur la couche de cuivre 2, permettant une conductivité électrique efficace.



3Spécifications détaillées:
- Dimensions compactes: le PCB mesure 41,56 mm x 43,19 mm, avec une tolérance de +/- 0,15 mm, offrant une solution compacte mais fiable pour vos applications.
- Connexions électriques précises: réaliser des exigences précises de trace/espace avec un minimum de 4/6 mils, assurant un routage précis du signal.
- Adaptabilité des composants: Il accueille des composants dont la taille minimale des trous est de 0,4 mm, ce qui permet une flexibilité dans le choix des composants.
- Connexions via fiables: utilise 79 voies pour des connexions électriques robustes et un routage efficace du signal.
- Superbe revêtement: l'épaisseur de 20 μm via revêtement garantit une excellente conductivité et durabilité.
- Finition de surface optimale: bénéficier des avantages de la finition de surface en or par immersion, offrant une conductivité optimale et une résistance à la corrosion.
- Conception simplifiée: pas de sérigraphie en haut ou en bas, en gardant l'accent sur la fonctionnalité et la simplicité.
- Protection améliorée: présente un masque de soudure vert sur le côté supérieur et aucun masque de soudure sur le côté inférieur, protégeant les composants des éléments externes.
- Assurance de qualité rigoureuse: chaque PCB est soumis à un test électrique à 100% avant expédition, garantissant ainsi sa fiabilité et ses performances.



4. Statistiques des PCB:
- La polyvalence des composants: le PCB peut accueillir jusqu'à 51 composants, offrant une grande flexibilité pour vos besoins de conception de circuits.
- Intégration transparente: bénéficier de 88 plaquettes, dont 63 plaquettes à trous et 25 plaquettes à technologie de montage en surface supérieure (SMT), pour une intégration des composants sans effort et un assemblage efficace.
- Transmission efficace des signaux: supporte 3 réseaux, garantissant un flux de signaux fluide et fiable.



5. Format des illustrations: Les illustrations fournies sont compatibles avec le format Gerber RS-274-X, assurant une intégration transparente avec les processus de fabrication de PCB standard.



6. Adhérant aux normes de l'industrie: Ce PCB adhère à la classe IPC-2, répondant à des normes strictes de qualité et de fiabilité.



7. Disponibilité mondiale: Nos PCB sont facilement disponibles dans le monde entier, permettant aux clients de tous les coins du monde d'accéder à nos produits exceptionnels.



Pour toute question technique ou toute autre assistance, n'hésitez pas à contacter Ivy à sales10@bichengpcb.com.Notre équipe dévouée s'engage à fournir un soutien exceptionnel et à assurer votre satisfaction maximale avec nos produits..



Constante diélectrique,ε procédé 2.20
2.20 ± 0,02 spécifications.
Z N/A C24/23/50: les prêts à la consommation
C24/23/50: les prêts à la consommation
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5
Constante diélectrique 2.2 Z N/A 8 à 40 GHz Méthode de longueur de phase différentielle
Facteur de dissipation,tanδ 0.0004
0.0009
Z N/A C24/23/50: les prêts à la consommation
C24/23/50: les prêts à la consommation
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5
Coefficient thermique de ε - 125 ans Z en ppm/°C -50°C à 150°C IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5
Résistance au volume 2 x 107 Z Pour les produits chimiques C/96/35/90, le Conseil Pour l'utilisation dans les machines à coudre
Résistance de surface 3 x 107 Z Je vous en prie. C/96/35/90, le Conseil Pour l'utilisation dans les machines à coudre
Température spécifique 0.96 ((0.23) N/A j/g/k
(cal/g/c)
N/A Calculé
Module de traction Essai à 23°C Essai à 100°C N/A MPa (kpsi) Une Pour l'aéronef
1070 ((156) 450 ((65) X
860 (((125) 380 ((55) Y
Le stress suprême 29(4.2) 20(2.9) X
27(3.9) 18 ((2.6) Y
La dernière souche 6 7.2 X %
4.9 5.8 Y
Module de compression 710(103) 500 ((73) X MPa (kpsi) Une Pour les produits de la catégorie A:
710(103) 500 ((73) Y
940 ((136) 670(97) Z
Le stress suprême 27(3.9) 22(3.2) X
29 (article 5.3) 21(3.1) Y
52(7.5) 43 (6.3) Z
La dernière souche 8.5 8.4 X %
7.7 7.8 Y
12.5 17.6 Z
Absorption de l'humidité 0.02 N/A % 0.62 " (de 1,6 mm) D48 / 50 Pour l'utilisation dans les machines de traitement de l'air
Conductivité thermique 0.2 Z Pour les appareils électroniques 80°C Pour l'utilisation dans les machines à coudre
Coefficient de dilatation thermique 31
48
237
X
Y
Z
en ppm/°C 0 à 100°C IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41
Td 500 N/A °C TGA N/A Pour l'utilisation dans les machines à coudre
Densité 2.2 N/A gm/cm3 N/A Pour l'utilisation dans les machines de traitement de l'air
Peau de cuivre 31.2 ((5.5) Les pièces détachées N/A Nombre d'étoiles 1 oz ((35 mm) de feuille EDC
après flottation de soudure
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8
Intégrabilité V-0 N/A N/A N/A Les produits
Compatible avec les procédés sans plomb - Oui, oui. N/A N/A N/A N/A
