| Mettre en évidence: | Plaque de PCB pour substrats céramiques à base d'hydrocarbures,Kappa 438 PCB à haute fréquence,PCB à haute fréquence WiFi de qualité porteuse |
||
|---|---|---|---|

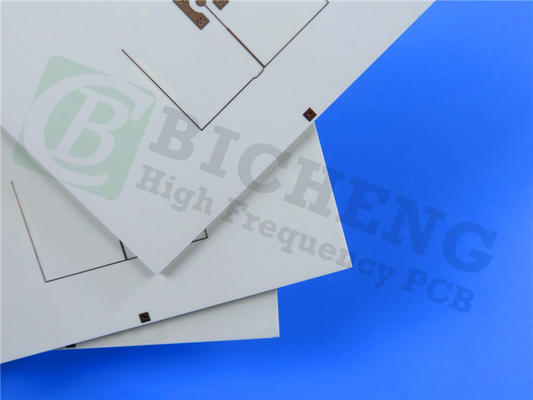

Dans la discussion d'aujourd'hui, nous allons plonger dans le monde des PCB Rogers Kappa 438, un choix exceptionnel pour les concepteurs de circuits sans fil qui cherchent une alternative aux matériaux FR-4.Ces PCB offrent des performances améliorées, cohérence et fiabilité tout en restant rentable et convivial.
Les stratifiés Kappa 438 sont conçus avec un système de céramique à hydrocarbures renforcé de verre.Cette composition unique permet l'utilisation de procédés standard époxy/verre (FR-4) lors de la fabrication de circuits, simplifiant le processus de fabrication.
Caractéristiques clés des stratifiés Kappa 438:
Rétardance à la flamme: Les stratifiés Kappa 438 sont classés UL 94 V-0, ce qui garantit une haute rétention à la flamme et une sécurité.
Compatibilité avec la soudure sans plomb: ces stratifiés sont compatibles avec les procédés de soudure sans plomb, répondant aux exigences environnementales de l'industrie.
Examinons les propriétés typiques des stratifiés Kappa 438:
Performance diélectrique:
Constante diélectrique: à 2,5 GHz, la constante diélectrique de Kappa 438 est de 4.38, assurant une excellente propagation du signal.
Facteur de dissipation faible: le facteur de dissipation est de 0,005 à 10 GHz et 23 °C, ce qui indique une perte de signal minimale.
Stabilité thermique:
Coefficient thermique de la constante diélectrique: Kappa 438 présente un coefficient thermique de -21 ppm/°C à 10 GHz sur une large plage de températures allant de -50°C à 150°C,assurer une performance constante à des températures variables.
Haute conductivité thermique: avec une conductivité thermique de 0,64 W/ (((m.K) à 80 °C, Kappa 438 dissipe efficacement la chaleur, empêchant ainsi la surchauffe des composants électroniques.
Stabilité dimensionnelle: Kappa 438 possède une stabilité dimensionnelle de -0,48 mm/m (MD) et -0,59 mm/m (CMD), mesurée à l'aide de l'IPC-TM-650 2.4.39une méthode d'essai garantissant une déformation ou une déformation minimales pendant la fabrication et l'utilisation.
Résistance mécanique et durabilité:
Résistance à la traction et à la flexion: Kappa 438 présente une résistance à la traction de 16 kpsi (MD) et 12 kpsi (CMD), ainsi qu'une résistance à la flexion de 25 kpsi (MD) et 19 kpsi (CMD),fournissant un support mécanique robuste aux circuits.
Coefficient d'expansion thermique (CTE): avec une CTE de 13 ppm/°C (axe X), 16 ppm/°C (axe Y) et 42 ppm/°C (axe Z),Kappa 438 maintient la stabilité et les changements dimensionnels minimaux à travers différentes gammes de température.
Module de Young et module de flexibilité: Kappa 438 affiche un module de Young élevé de 2264 kpsi et un module de flexibilité de 2337 kpsi,indiquant sa capacité à résister aux contraintes mécaniques sans déformation ni rupture.
Résistance à l'écaillage du cuivre: le matériau a une résistance à l'écaillage du cuivre de 5,8 lb/in pour une feuille de 1 once (35 μm), assurant une excellente adhérence et une résistance au stress thermique.
| Les biens immobiliers | Le Kappa 438 | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique | 4.38 | Z | - | 2.5 GHz | Méthode de longueur de phase différentielle |
| Facteur de dissipation | 0.005 | Z | - | 10 GHz/23°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 |
| Coefficient thermique de la constante diélectrique | - 21 ans | - | en ppm/°C | 10 GHz (-50 à 150°C) | Modifié IPC-TM-650 2.5.5.5 |
| Résistance au volume | 2.9 x 109 | - | MΩ•cm | - Je ne sais pas. | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.17.1 |
| Résistance de surface | 6.2 x 107 | - | MΩ | - Je ne sais pas. | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.17.1 |
| La résistance électrique | 675 | Z | V/mil | - | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.6.2 |
| Résistance à la traction | 16 12 | MD CMD | KPSI | - | Pour l'utilisation dans les appareils électroménagers |
| Résistance à la flexion | 25 19 | MD CMD | KPSI | - | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.4 |
| Stabilité dimensionnelle | - 0,48 à 0.59 | MD CMD | mm/m | - | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.39a |
| Coefficient de dilatation thermique | 13 | X | en ppm/°C | -55 à 288°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.41 |
| 16 | Y | ||||
| 42 | Z | ||||
| Conductivité thermique | 0.64 | Z | W/(m.K) | 80°C | Pour les appareils de traitement de l'air |
| Temps de délamination (T288) | > 60 | - | minutes | 288°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.24.1 |
| Tg | > 280 | - | °C TMA | - | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.24.3 |
| Td | 414 | - | °C | - | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:3.40 |
| Absorption de l'humidité | 0.07 | - | % | Le 24/23. | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:6.2.1 |
| Module des jeunes | 2264 2098 | MD CMD | KPSI | - | Pour l'utilisation dans les appareils électroménagers |
| Module flexible | 2337 2123 | MD CMD | KPSI | - | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.4 |
| Faites une fleur. | 0.03 | - | % | - | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.22C |
| Le tour | 0.08 | - | % | - | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.22C |
| Résistance de la pellicule du cuivre après le stress thermique | 5.8 | - | Poids en pouces | 1 once (35 μm) de feuille | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.8 |
| Intégrabilité | V-0 | - | - | - | Les produits |
| Gravité spécifique | 1.99 | - | g/cm3 | - | Pour les appareils à commande numérique |
| Compatible avec les procédés sans plomb | - Oui, oui. | - | - | - |
Résistance à la température: Kappa 438 a une Tg (température de transition du verre) supérieure à 280°C,permettant de résister à des températures élevées sans compromettre ses propriétés mécaniques ni devenir fragile.Autres propriétés essentielles:
Rétardance à la flamme: le matériau est classé V-0 selon la norme UL 94, ce qui indique ses propriétés d'auto-extinction et sa non-propagation des flammes.
Résistance à l'humidité: avec un taux d'absorption de l'humidité de 0,07%, Kappa 438 est très résistant à l'eau et ne reste pas affecté par l'humidité dans l'environnement de l'appareil.
Résistance à la délamination: le matériau peut résister à des températures élevées pendant plus de 60 minutes à 288 °C sans délamination, assurant ainsi sa durabilité dans des conditions difficiles.
Gravité spécifique: Kappa 438 a une valeur de gravité spécifique de 1,99 g/cm3, indiquant sa densité relative et sa capacité à fournir un support mécanique aux composants électroniques.
Kappa 438 Capacité des PCB:
Nombre de couches: Les PCB Kappa 438 sont disponibles dans différents nombres de couches, y compris les configurations double couche, multi-couches et hybrides.
Poids en cuivre: les clients peuvent choisir entre des poids en cuivre de 1 oz (35 μm) ou 2 oz (70 μm) pour répondre à leurs exigences de conception spécifiques.
Options d'épaisseur: Kappa 438 est disponible en épaisseurs de 20 mil, 30 mil, 40 mil et 60 mil, offrant une flexibilité pour différentes applications.
Taille maximale: La taille maximale des PCB Kappa 438 est de 400 mm x 500 mm, ce qui les rend adaptés à un large éventail d'appareils électroniques.
Couleurs de masque de soudure: Les clients ont la liberté de choisir parmi une variété de couleurs de masque de soudure, y compris le vert, le noir, le bleu, le jaune, le rouge et plus encore, ce qui permet une personnalisation et un attrait visuel.
Options de finition de surface: Les PCB Kappa 438 peuvent être finis avec diverses finitions de surface, telles que l'or par immersion, le HASL, l'argent par immersion, l'étain par immersion, l'or pur, l'OSP, l'ENEPIG, le cuivre nu, et d'autres,répondre aux exigences spécifiques de l'application.
| Matériau de PCB: | Substrats céramiques à base d'hydrocarbures renforcés de verre |
| Nom: | Le Kappa 438 |
| Constante diélectrique: | 4.38 |
| Nombre de couches: | Double couche, multi-couche, PCB hybride |
| Poids en cuivre: | 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur du PCB: | 20 mil (0,508 mm), 30 mil (0,762 mm), 40 mil (1,016 mm), 60 mil (1,524 mm) ou plus |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: | L'or par immersion, le HASL, l'argent par immersion, l'étain par immersion, l'or pur, l'OSP, l'ENEPIG, le cuivre nu, etc. |
Applications des PCB Kappa 438:
Les stratifiés Kappa 438 sont largement utilisés dans un large éventail d'applications, notamment:
Systèmes de communication sans fil:
Accès assisté autorisé (LAA)
Systèmes de petites cellules et d'antennes distribuées (DAS)
Les communications entre véhicules (V2V) et entre véhicules et infrastructures (V2I)
Internet des objets (IoT):
Automatisation de la maison intelligente
Compteurs et dispositifs de surveillance sans fil
Conclusion:
Les circuits imprimés Rogers Kappa 438 offrent aux concepteurs de circuits sans fil une solution remarquable qui dépasse les limites des matériaux FR-4.Les stratifiés Kappa 438 offrent un équilibre idéal entre les prixCes stratifiés sont compatibles avec les procédés standard époxy/verre (FR-4), ce qui en fait un choix pratique pour la fabrication de circuits.Que ce soit pour les systèmes de communication sans fil ou les applications IoTLes PCB Kappa 438 fournissent des solutions de haute qualité et rentables qui répondent aux exigences du monde actuel axé sur la technologie.
