Aujourd'hui, j'aimerais vous parler d'un remarquable composite PTFE rempli de céramique qui offre une stabilité exceptionnelle tant sur le plan électrique que mécanique.
Les stratifiés de circuits à haute fréquence RO3010 de Rogers sont spécialement conçus pour les applications commerciales de micro-ondes et de radiofréquences.qui présentent des propriétés électriques exceptionnelles et des propriétés mécaniques cohérentesCela permet à nos concepteurs de créer des cartes à plusieurs couches en utilisant différents matériaux diélectriques constants pour chaque couche, sans avoir à faire face à des problèmes de déformation ou de fiabilité.
RO3010 Propriétés typiques
La constante diélectrique du matériau RO3010 est généralement de 10.2, avec une tolérance de ± 0.15.
Il présente également un facteur de dissipation de 0.0022, ce qui en fait un excellent choix pour les circuits haute fréquence qui nécessitent une perte de signal minimale.
Cependant, le coefficient thermique de la constante diélectrique dans la direction Z est de - 395 ppm/°C à 10 GHz, allant de - 50°C à 150°C.Cette valeur est relativement élevée et peut ne pas convenir aux environnements de travail sensibles à la température..
La stabilité dimensionnelle du RO3010 est remarquable. Dans les directions X et Y, il subit des changements dimensionnels minimes, mesurant seulement 0,35 et 0,31 mm/m, respectivement.Cela garantit que le matériau reste stable et ne se déforme pas pendant le processus de fabrication, garantissant que le produit final est conforme aux spécifications requises.
De façon impressionnante, la résistivité volumique et la résistivité de surface du RO3010 sont respectivement de 105 MΩ.cm et 105 MΩ.Ces valeurs de résistivité contrôlent efficacement le flux d'électricité dans le circuit et assurent une transmission efficace du signal.
| Les biens immobiliers | RO3010 | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique,ε procédé | 10.2 ± 0.3 | Z | 10 GHz ou 23°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 Ligne à rayures serrée | |
| Constante diélectrique | 11.2 | Z | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation,tanδ | 0.0022 | Z | 10 GHz ou 23°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 | |
| Coefficient thermique de ε | - 395 | Z | en ppm/°C | 10 GHz -50°C à 150°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 |
| Stabilité dimensionnelle | 0.35 0.31 |
X Y |
mm/m | - Je ne sais pas. | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:2.4 |
| Résistance au volume | 105 | MΩ.cm | - Je ne sais pas. | IPC 2.5.17.1 | |
| Résistance de surface | 105 | MΩ | - Je ne sais pas. | IPC 2.5.17.1 | |
| Module de traction | 1902 1934 |
X Y |
MPa | 23°C | Pour l'utilisation dans les machines à coudre |
| Absorption de l'humidité | 0.05 | % | D48/50 | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:6.2.1 | |
| Température spécifique | 0.8 | j/g/k | Calculé | ||
| Conductivité thermique | 0.95 | R/M/K | 50°C | Pour l'utilisation dans les machines à coudre | |
| Coefficient de dilatation thermique (-55 à 288°C) |
13 11 16 |
X Y Z |
en ppm/°C | 23°C/50% de RH | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.4.1 |
| Td | 500 | °C TGA | Pour l'utilisation dans les machines à coudre | ||
| Densité | 2.8 | gm/cm3 | 23°C | Pour l'utilisation dans les machines de traitement de l'air | |
| Résistance à la peau de cuivre | 9.4 | Je vous en prie. | 1 oz, EDC après la soudure flottante | IPC-TM 2.4.8 | |
| Intégrabilité | V-0 | Les produits | |||
| Compatible avec les procédés sans plomb | - Oui, oui. |
RO3010 présente un module de traction supérieur à 1900 MPa dans les directions X et Y.
Avec un taux d'absorption de l'humidité de 0,05%, il démontre une résistance élevée à l'intrusion de l'eau.
En outre, la capacité thermique spécifique de RO3010 est calculée à 0,8 J/g/K, ce qui indique sa capacité à absorber l'énergie thermique.
En outre, selon la méthode ASTM D 5470 à une température de 50 °C, la conductivité thermique de RO3010 mesure 0,95 W/m/K, ce qui suggère une bonne conductivité thermique.
En ce qui concerne le coefficient d'expansion thermique (CTE), les performances du matériau, déterminées à l'aide de l'IPC-TM-650 2.4.4.1. méthode d'essai à 23°C et 50% d'humidité relative, donne des valeurs de 13, 11 et 16 ppm/°C respectivement dans les directions X, Y et Z, dans une plage de température de -55 à 288°C.Ce résultat est très favorable.En conséquence, les PCB utilisant RO3010 présentent une excellente stabilité dimensionnelle et une fiabilité dans les trous placés.
RO3010 peut résister à des températures de décomposition allant jusqu'à 500°C.
En outre, il a été testé et confirmé qu'il a une densité de 2,8 gm/cm3 à 23°C.
La résistance à l'écaillage du cuivre de RO3010 après flottation de soudure, mesurée à l'aide d'une once de cuivre ED et d'IPC-TM 2.4.8, est de 9,4 lb/in.
Il est classé comme inflammable V-0 selon la norme UL 94 et est également compatible avec les procédés sans plomb.

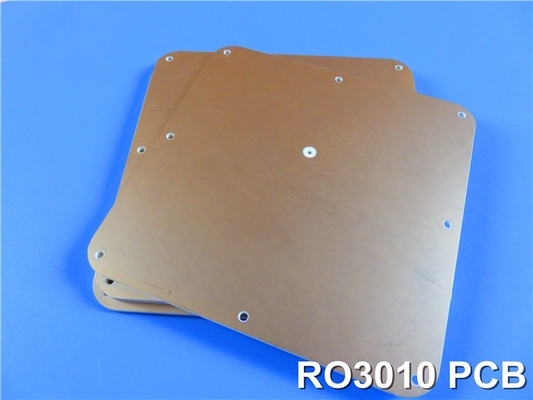

Capacité des PCB (RO3010)
Pour les circuits imprimés RO3010, nous offrons des options pour les conceptions à double couche, multicouche et hybride.
Les poids de cuivre disponibles comprennent 1 oz (35 μm) et 2 oz (70 μm).
L'épaisseur du PCB peut être personnalisée, avec des choix allant de 5 mil (0,127 mm) à 50 mil (1,27 mm).
La taille maximale des circuits imprimés RO3010 est de 400 mm x 500 mm, ce qui permet la conception d'un seul circuit imprimé ou de plusieurs circuits imprimés dans un panneau.
Nous fournissons également des masques de soudure de différentes couleurs, telles que le vert, le noir, le bleu, le jaune, le rouge, le blanc et plus encore.
En outre, nous offrons différentes options de traitement de surface, y compris l'or immersion, HASL, l'argent immersion, l'étain immersion, le cuivre nu et OSP, pour répondre à diverses exigences.
| Matériau du PCB: | PTFE composite rempli de céramique |
| Nom: | RO3010 |
| Constante diélectrique: | 10. 2 ± 0,3 (processus Dk) 11,2 (conception Dk) |
| Nombre de couches: | Des conceptions à double couche, à plusieurs couches, hybrides |
| Poids en cuivre: | 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur du PCB: | 5 mil (0,127 mm), 10 mil (0,254 mm), 25 mil (0,635 mm), 50 mil (1,27 mm) ou plus |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Verte, noire, bleue, jaune, rouge, blanche, etc. |
| Finition de surface: | L'or en immersion, le HASL, l'argent en immersion, l'étain en immersion, le cuivre nu, l'OSP, l'ENEPIG, etc. |
Les circuits imprimés RO3010 conviennent aux applications dans les radars automobiles, les antennes GPS, les antennes de patch de communication sans fil et les systèmes de diffusion directe par satellite, entre autres.
Conclusion
Le processus de fabrication des PCB haute fréquence RO3010 est similaire à celui des PCB PTFE standard.les écorceurs de cuivre et de cuivre couramment utilisés pour le traitement des matériaux en verre époxy sont également applicables à la norme RO3010Par conséquent, il convient aux processus de fabrication en série, ce qui permet un avantage concurrentiel sur le marché.
