Aujourd'hui, nous allons discuter du stratifié d'antenne AD255C de Rogers et des circuits imprimés construits avec ce matériau.
Les stratifiés recouverts de cuivre AD255C combinent un système de résine fluoropolymère avec des matériaux céramiques sélectionnés et un renforcement en fibre de verre, offrant des propriétés thermiques exceptionnelles.élargissement thermique inférieurCes stratifiés offrent une stabilité sur une large gamme de fréquences et de températures,les rendant idéales pour diverses applications de micro-ondes et de radiofréquences dans les infrastructures de télécommunications.
L'inclusion de céramiques micro-dispersées améliore la stabilité thermique de l'AD255C en réduisant ses valeurs CTE et en améliorant la stabilité de phase à différentes températures.
Maintenant, plongeons dans la feuille de données pour explorer les propriétés d'AD255C.
| Propriétés | AD255C | Unités | Conditions d'essai | Méthode d'essai | |
| Propriétés électriques | |||||
| PIM (30mil/60mil) | -159/-163 -Qu'est-ce qui est arrivé? | dBc | Tons balayés réfléchis de 43 dBm à 1900 MHz, S1/S1 | Rogers Intérieur 50 ohms | |
| Constante diélectrique (processus) | 2.55 | - | 23°C @ 50% de HRC | 10 GHz | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 (IPC TM-650 2.)5.5.3) |
| Constante diélectrique (conception) | 2.60 | - | C-24/23/50 Le gouvernement fédéral | 10 GHz | Longueur de phase différentielle de microstrip |
| Facteur de dissipation (processus) | 0.0013 | - | 23°C @ 50% de HRC | 10 GHz | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 |
| Resistance électrique (résistance diélectrique) | 911 | V/mil | - | - | IPC TM-650 2. Les produits de base sont les suivants:5.6.2 |
| Coefficient thermique de la constante diélectrique | - 110 | en ppm/oC | 0°C à 100°C | 10 GHz | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 |
| Résistance au volume | 7.4 x 108 | Pour les produits chimiques: | C-96/35/90 Le gouvernement fédéral | - | IPC TM-650 2. Les produits de base sont les suivants:5.17.1 |
| Résistance de surface | 3.6 x 107 | Je vous en prie. | C-96/35/90 Le gouvernement fédéral | - | IPC TM-650 2. Les produits de base sont les suivants:5.17.1 |
| Décomposition diélectrique | > 40 | KV | D-48/50 | Direction X/Y | IPC TM-650 2. Les produits de base sont les suivants:5.6 |
| Propriétés thermiques | |||||
| Température de décomposition (T)d) | > 500 | ̊C | 2 heures @ 105 ̊C | 5% de perte de poids | IPC TM-650 2. Les produits de base sont les suivants:3.40 |
| Conductivité thermique | 0.35 | Pour les appareils électroniques | - | direction z | Pour les appareils de traitement de l'air |
| Coefficient de dilatation thermique - x | 34 | en ppm/ ̊C | - | -55 °C à 288 °C | IPC TM-650 2. Les produits de base sont les suivants:4.41 |
| Coefficient de dilatation thermique - y | 26 | en ppm/ ̊C | - | -55 °C à 288 °C | IPC TM-650 2. Les produits de base sont les suivants:4.41 |
| Coefficient de dilatation thermique - z | 196 | en ppm/ ̊C | - | -55 °C à 288 °C | IPC TM-650 2. Les produits de base sont les suivants:4.41 |
| Il est temps de délaminer | > 60 | minutes | tel que reçu | 288 ̊C | IPC TM-650 2. Les produits de base sont les suivants:4.24.1 |
| Propriétés mécaniques | |||||
| Résistance à la peeling du cuivre après stress thermique | 2.4 Le secteur de l'énergie |
N/mm (lb/in) | 10s @ 288 ̊C | Foil de 35 μm | IPC TM-650 2. Les produits de base sont les suivants:4.8 |
| Résistance à la flexion (MD/CMD) | 8.8/6.4 (60.7/44.1) | MPa (ksi) | 25°C ± 3°C | - | Pour l'utilisation dans les machines de traitement de l'air |
| Résistance à la traction (MD/CMD) | 8.1/6.6 (55.8/45.5) | MPa (ksi) | 23°C/50% de RH | - | Pour l'utilisation dans les appareils électroménagers |
| Module flexible (MD/CMD) | 930/818 (6.412/5.640) | MPa (ksi) | 25°C ± 3°C | - | Métode d'essai IPC-TM-650 2.4.4 |
| Stabilité dimensionnelle (MD/CMD) | 0- Je ne sais pas.07 | en mils/pouce | après la gravure + cuisson | - | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.39a |
| Propriétés physiques | |||||
| Intégrabilité | V-0 | - | - | - | L'utilisation de l'équipement |
| Absorption de l'humidité | 0.03 | % | E1/105 +D48/50 | - | IPC TM-650 2. Les produits de base sont les suivants:6.2.1 |
| Densité | 2.28 | g/cm3 | C-24/23/50 Le gouvernement fédéral | - | Pour les appareils à commande numérique |
| Capacité thermique spécifique | 0.813 | J/g°K | 2 heures à 105 °C | - | Pour l'utilisation dans les machines à coudre |
AD255C Propriétés typiques
L'une des caractéristiques les plus impressionnantes de l'AD255C est son indice PIM de -159/-163 dBc.Les valeurs PIM typiques sont -159 dBc à une épaisseur de 30 mil et -163 dBc à une épaisseur de 60 mil.Ces valeurs ont été obtenues par des essais PIM approfondis à Rogers, effectués à 1900 MHz à l'aide d'une méthode de balayage des tonalités et de la réflexion sur un véhicule d'essai à microstrip de 50Ω.
L'AD255C a une constante diélectrique de 2,55 (processus) et 2,60 (conception), ce qui permet une excellente transmission du signal à haute fréquence.
Le matériau possède également un facteur de dissipation extrêmement faible de 0,0013 et une résistance électrique élevée de 911 V/mil, ce qui contribue à ses performances électriques exceptionnelles.
L'AD255C présente un coefficient thermique de constante diélectrique de -110 ppm/oC à une fréquence de 10 GHz sur la plage de température comprise entre 0 °C et 100 °C, tel que testé conformément à l'IPC TM-650.Ce coefficient négatif indique que la constante diélectrique diminue avec la température.
La résistivité de volume et la résistivité de surface à C-96/35/90 sont respectivement 7,4 x 10^8 Mohm-cm et 3,6 x 10^7 Mohm selon IPC TM-650 2.5.17.1.
La rupture diélectrique dans les directions X et Y est supérieure à 40 kV, mesurée par D-48/50, IPC TM-650 2.5.6.
En termes de performances thermiques, l'AD255C a une température de décomposition supérieure à 500 ̊C et une conductivité thermique de 0,35 W/mK dans le sens z.
Le matériau présente également un faible coefficient de dilatation thermique de 34 ppm/ ̊C (direction x), 26 ppm/ ̊C (direction y) et 196 ppm/ ̊C (direction z) sur la plage de température de - 55 ̊C à 288 ̊C.
L'AD255C a un temps de délamination de plus de 60 minutes à 288 ̊C, ce qui en fait un matériau idéal pour les applications à haute température.
En ce qui concerne les propriétés mécaniques, l'AD255C démontre une résistance à la pellicule de cuivre de 2,4 N/mm après stress thermique, ce qui lui permet de résister à des environnements difficiles.
Le matériau présente également une excellente résistance à la flexion de 8,8/6,4 MPa dans la direction de la machine et dans la direction transversale.
La résistance à la traction dans la direction de la machine est de 8,1 MPa, tandis que dans la direction transversale de la machine, elle est de 6,6 MPa à 23 °C et 50% d'humidité relative, selon la norme ASTM D3039/D3039-14.
Le module de flexibilité dans la direction de la machine est de 930 MPa et dans la direction transversale de la machine, il est de 818 MPa à 25 °C, selon la méthode d'essai IPC-TM-650.4.4.
La stabilité dimensionnelle est de 0,03 et 0,07 mils/pouce dans la direction transversale et dans la direction transversale de la machine, respectivement, après gravure et cuisson.
En outre, l'AD255C a un indice de flammabilité de grade V-0, un faible taux d'absorption d'humidité de 0,03%, une densité de 2,28 g/cm3 et une capacité thermique spécifique de 0,813 J/g°K.
Capacité des PCB (AD255C)
Nous offrons une gamme diversifiée de capacités de fabrication de PCB pour répondre aux spécifications de différents projets.
Ces options comprennent des variations du nombre de couches telles que les PCB double face, les PCB multicouches et les cartes hybrides.
Les options de poids en cuivre peuvent être de 1 oz (35 μm) et 2 oz (70 μm), et les options d'épaisseur diélectrique comprennent 20 mil (0,508 mm), 30 mil (0,762 mm), 40 mil (1,016 mm), 60 mil (1,524 mm) et 125 mil (3,175 mm).
| Matériau de PCB: | Composites à base de PTFE renforcés de verre |
| Nom: | AD255C |
| Constante diélectrique: | 2.55 (10 GHz) |
| Facteur de dissipation | 0.0013 (10 GHz) |
| Nombre de couches: | PCB à double face, PCB multicouche, PCB hybride |
| Poids en cuivre: | 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur diélectrique: | 20 mil (0,508 mm), 30 mil (0,762 mm), 40 mil (1,016 mm), 60 mil (1,524 mm), 125 mil (3,175 mm) Il est également possible d'utiliser des appareils électroménagers. |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, violet etc. |
| Finition de surface: | L'or par immersion, le niveau de soudure à air chaud (HASL), l'argent par immersion, l'étain par immersion, l'OSP, le cuivre plaqué en or pur, l'ENEPIG, le cuivre nu, etc. |
La taille maximale du PCB est de 400 mm x 500 mm, et il peut s'agir d'une seule carte de cette taille ou de plusieurs modèles sur un panneau.
Nous offrons diverses options de masques de soudure, y compris vert, noir, bleu, jaune, rouge, violet, et plus encore.
Il existe également un large éventail d'options de finition de surface disponibles, telles que l'or immersion, le HASL, l'argent immersion, l'étain immersion, l'OSP, l'ENEPIG, le cuivre nu et l'or pur plaqué, entre autres.

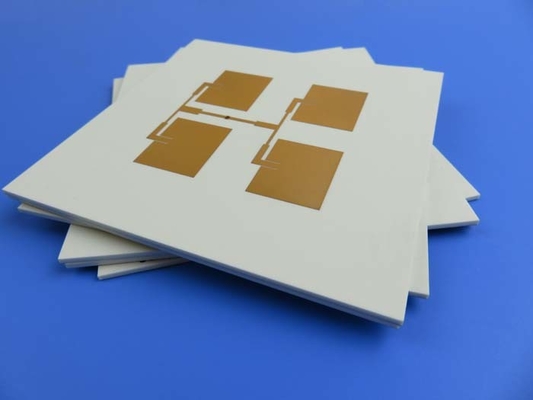

Les PCB AD255C fonctionnent exceptionnellement bien dans les antennes de stations de base d'infrastructure cellulaire, les antennes de radio par satellite commerciales, et plus encore.
Conclusion
Les PCB AD255C sont traités à l'aide d'équipements standard et de procédés chimiques pour former des motifs de circuit de plaque, d'image et de gravure.Il est important de les manipuler avec précaution pour préserver la surface du stratifié après la gravure, car la topographie restante favorise une meilleure adhérence aux masques de soudure.
Nous espérons que vous trouverez les renseignements présentés ici précieux et instructifs.
