Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | TMM3 | Taille des PCB: | Le produit doit être soumis à un contrôle de qualité. |
|---|---|---|---|
| Poids en cuivre: | 1 oz | Finition de surface: | Or par immersion |
| Nombre de couches: | 2 couches | Épaisseur du PCB: | 0.6 mm |
| Mettre en évidence: | PCB de masque de soudure vert,20 millilitres de PCB à double couche,0.6 mm TMM3 PCB |
||
Présentation de notre dernière livraison de PCB basés sur TMM3: la solution ultime pour les applications à bande et micro-bande de haute fiabilité.Le matériau à micro-ondes résistant thermiquement Rogers TMM3 combine les meilleures caractéristiques des stratifiés de circuit à micro-ondes en céramique et en PTFE traditionnels, le tout sans nécessiter de techniques de production spécialisées.vous pouvez profiter des avantages d'une performance et d'une fiabilité exceptionnelles tout en évitant le levage des plaquettes ou la déformation du substrat lors de la liaison du fil.
Les substrats TMM3 offrent des performances et une fiabilité exceptionnelles. Avec une constante diélectrique (Dk) de 3,27 +/- 0,032 à 10 GHz et un facteur de dissipation aussi bas que 0,0020 à 10 GHz,ces PCB assurent une performance constante du signal et une excellente intégrité du signalIls présentent également un coefficient thermique de Dk de 37 ppm/°K pour la stabilité dans les variations de température et une température de décomposition élevée (Td) de 425°C TGA pour la stabilité thermique.les PCB ont un coefficient de dilatation thermique égal à celui du cuivre et une conductivité thermique de 0.7W/mk pour une fiabilité améliorée et une dissipation de chaleur efficace. Disponibles dans une plage d'épaisseur de 0,0015 à 0,500 pouces (+/- 0,0015), ces PCB offrent une polyvalence pour répondre à diverses exigences de conception..
| Propriété | TMM3 | Direction | Unités | Condition | Méthode d'essai | |
| Constante diélectrique,ε procédé | 3.27 ± 0.032 | Z | 10 GHz | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | ||
| Constante diélectrique | 3.45 | - | - | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation (processus) | 0.002 | Z | - | 10 GHz | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| Coefficient thermique de la constante diélectrique | + 37 | - | en ppm/- Je ne sais pas.Le K. | - 55 ans°C- 125 ans°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| Résistance à l'isolation | > 2000 | - | Je vous en prie! | Le Parlement européen | Pour l'utilisation dans les machines à coudre | |
| Résistance au volume | 2 x 109 | - | Je vous en prie. | - | Pour l'utilisation dans les machines à coudre | |
| Résistance de surface | > 9x 10^9 | - | Je vous en prie. | - | Pour l'utilisation dans les machines à coudre | |
| Résistance électrique (résistance diélectrique) | 441 | Z | V/mil | - | Métode IPC-TM-650 2.5.6.2 | |
| Propriétés thermiques | ||||||
| Décomposition à température (Td) | 425 | 425 | °CTGA | - | Pour l'utilisation dans les machines de traitement de l'air | |
| Coefficient de dilatation thermique - x | 15 | X | en ppm/K | 0 à 140°C | Pour les appareils de traitement des eaux usées, les caractéristiques suivantes doivent être respectées:4.41 | |
| Coefficient de dilatation thermique - Y | 15 | Y | en ppm/K | 0 à 140°C | Pour les appareils de traitement des eaux usées, les caractéristiques suivantes doivent être respectées:4.41 | |
| Coefficient de dilatation thermique - Z | 23 | Z | en ppm/K | 0 à 140°C | Pour les appareils de traitement des eaux usées, les caractéristiques suivantes doivent être respectées:4.41 | |
| Conductivité thermique | 0.7 | Z | Pour les appareils à moteur électrique | 80°C | Pour l'utilisation dans les machines de traitement de l'air | |
| Propriétés mécaniques | ||||||
| Résistance à la peeling du cuivre après stress thermique | 5.7 (1.0) | X, Y | Lb/pouce (N/mm) | après soudage flottant 1 oz. EDC | La méthode IPC-TM-650 est utilisée.4.8 | |
| Résistance à la flexion (MD/CMD) | 16.53 | X, Y | KPSI | Une | Pour l'utilisation dans les machines de traitement de l'air | |
| Module de flexion (MD) | 1.72 | X, Y | Le MPSI | Une | Pour l'utilisation dans les machines de traitement de l'air | |
| Propriétés physiques | ||||||
| Absorption de l'humidité (2X2) | 1.27 mm (0,050") | 0.06 | - | % | D/24/23 | Pour l'utilisation dans les machines de traitement de l'air |
| 3.18 mm (0,125") | 0.12 | |||||
| Gravité spécifique | 1.78 | - | - | Une | Pour les appareils à commande numérique | |
| Capacité thermique spécifique | 0.87 | - | J/g/K | Une | Calculé | |
| Compatible avec les procédés sans plomb | Je suis désolé. | - | - | - | - | |
Les avantages:
1Les propriétés mécaniques résistent au glissement et au flux de froid, assurant une stabilité à long terme.
2Résistant aux produits chimiques, réduisant les dommages pendant la fabrication.
3Aucun traitement au napthane de sodium n'est requis avant le revêtement sans électro.
4- Liage fiable du fil grâce à la base en résine thermodurcissable

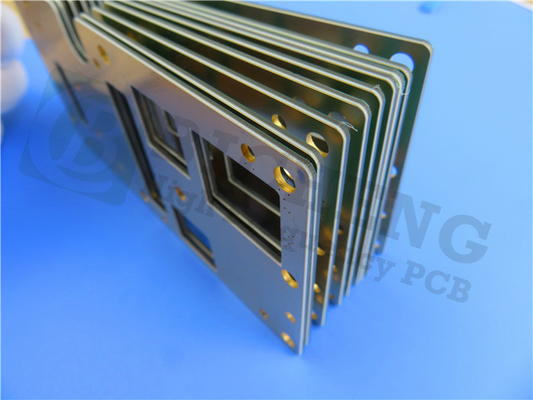

Ce circuit imprimé a des spécifications fournies pour répondre à divers besoins. C'est un PCB rigide à 2 couches avec une couche de cuivre d'une épaisseur de 35 μm de chaque côté.assurer l'intégrité structurelleCes circuits imprimés sont disponibles dans une taille compacte de 51 mm x 25 mm (1 PCS), avec une tolérance de +/- 0,15 mm. Ils offrent un minimum de trace/espace de 4/7 mils, permettant une conception de circuit précise,et une taille minimale de trou de 0.4 mm pour accueillir divers emplacements de composants. Avec une épaisseur de panneau finie de 0,6 mm, un poids de Cu fini de 1 oz (1,4 mil) sur les couches extérieures et une épaisseur de revêtement de 20 μm,ces PCB sont optimisés pour une interconnexion fiable et une conductivité optimaleIls sont dotés d'une finition de surface en or par immersion, d'un masque de soudure vert sur les couches supérieure et inférieure, et subissent un test électrique à 100% avant expédition pour assurer leur qualité.
| Matériau du PCB: | Composites en polymères céramiques, hydrocarbures et thermodurcissables |
| Nom: | TMM3 |
| Constante diélectrique: | 3.27 |
| Nombre de couches: | Double couche, multicouche, PCB hybride |
| Poids en cuivre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur du PCB: | Les émissions de dioxyde de carbone sont des émissions de dioxyde de carbone produites par des procédés chimiques ou chimiques.35 mm), 275mil (6.985mm), 300mil (7.62mm), 500mil (12.7mm) |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: | Le cuivre nu, le HASL, l'ENIG, l'OSP, l'étain à immersion, l'argent à immersion, l'or pur plaqué, etc. |
Statistiques sur les PCB:
Prend en charge 15 composants.
Au total 26 plaquettes: 17 plaquettes à trous, 9 plaquettes SMT supérieures.
12 voies et 2 réseaux pour une interconnexion efficace.
Qualité et disponibilité:
Norme de qualité IPC-Classe 2.
Compatible avec le Gerber RS-274-X.
Disponible dans le monde entier pour un accès facile.
Applications typiques:
Circuits RF et micro-ondes.
Amplificateurs de puissance et combinateurs.
Filtres et couples.
Systèmes de communication par satellite.
Systèmes de positionnement global (GPS) avec antennes.
Mettez les antennes en marche.
Polarisateurs diélectriques et lentilles.
Des testeurs de puces.
Découvrez les performances exceptionnelles, la fiabilité et la polyvalence avec nos PCB basés sur TMM3.
