15mil TMM13i Service de prototypage rapide de PCB par immersion en or

15mil TMM13i PCB Immersion Gold Fast PCB Prototyping Service
15mil TMM13i PCB Immersion Gold Fast PCB Prototyping Service 15mil TMM13i PCB Immersion Gold Fast PCB Prototyping Service

Image Grand :  15mil TMM13i Service de prototypage rapide de PCB par immersion en or

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: Bicheng
Certification: UL, ISO9001, IATF16949
Conditions de paiement et expédition:
Quantité de commande min: 1 pièces
Prix: USD9.99-99.99/PCS
Détails d'emballage: Sacs à vide + cartons
Délai de livraison: 8 à 9 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 5000 pièces par mois
Description de produit détaillée
Matériel: TMM13i Taille des PCB: 90 mm x 65 mm = 1 PCS, +/- 0,15 mm
Poids en cuivre: couches extérieures de 1 oz (1,4 ml) Finition de surface: Or par immersion
Nombre de couches: 2-layer Épaisseur du PCB: 15 mil
Mettre en évidence:

Service de prototypage de PCB TMM13i

,

Service de prototypage de PCB en or par immersion

,

Service de prototypage de PCB de 15 millilitres

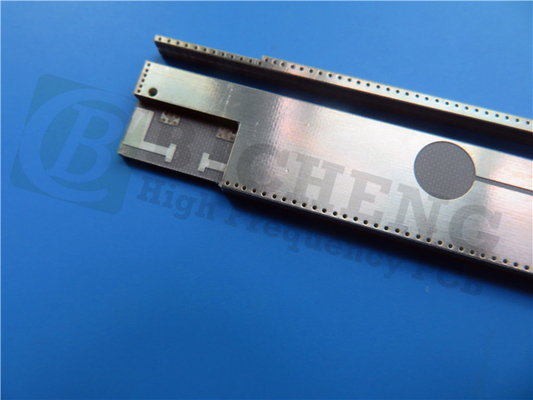

Présentation d'un PCB récemment expédié basé sur le matériel Rogers TMM 13i.Le substrat TMM13i est un composite polymère thermoset en céramique de pointe conçu pour une fiabilité à travers-trous élevée dans les applications de bande et de micro-bandesEn combinant les avantages des substrats en céramique et en PTFE, TMM13i offre des performances exceptionnelles tout en maintenant la facilité des techniques de traitement des substrats mous.



Principales caractéristiques:

Le PCB TMM13i possède des caractéristiques impressionnantes qui assurent une transmission fiable du signal et une stabilité opérationnelle:
- Une constante diélectrique isotrope (Dk) de 12,85 +/- 0,35 assure une propagation constante du signal.
- Un facteur de dissipation de 0,0019 à 10 GHz minimise la perte de signal pour des performances optimales.
- un coefficient thermique de Dk de -70 ppm/°K assure une excellente stabilité thermique.
- Coefficient de dilatation thermique correspondant au cuivre pour un fonctionnement fiable.
- Température de décomposition (Td) de 425 °C TGA assure une résistance à haute température.
- La conductivité thermique de 0,76 W/mk permet une dissipation de chaleur efficace.
- Disponible dans une gamme d'épaisseur polyvalente de 0,0015 à 0,500 pouces, avec une tolérance étroite de +/- 0,0015".



Les avantages:

Le PCB TMM13i offre une gamme d'avantages qui améliorent sa fiabilité et sa fonctionnalité:
- Les propriétés mécaniques résistent à la glissade et au flux de froid, assurant une durabilité à long terme.
- Résistant aux produits chimiques, réduisant les dommages lors de la fabrication.
- Élimine la nécessité d'un traitement au napthanate de sodium avant le revêtement sans électro.
- Basé sur une résine thermodurcissable, permettant une reliure fiable.



Les biens immobiliers TMM13i Direction Unités Condition Méthode d'essai
Constante diélectrique,ε procédé 120,85 ± 0.35 Z   10 GHz IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5
Constante diélectrique 12.2 - - 8 à 40 GHz Méthode de longueur de phase différentielle
Facteur de dissipation (processus) 0.0019 Z - 10 GHz IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5
Coefficient thermique de la constante diélectrique - 70 ans - ppm/°K -55°C à 125°C IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5
Résistance à l'isolation > 2000 - Je vous en prie! Le Parlement européen Pour l'utilisation dans les machines à coudre
Résistance au volume - - Je vous en prie. - Pour l'utilisation dans les machines à coudre
Résistance de surface - - Je vous en prie. - Pour l'utilisation dans les machines à coudre
Résistance électrique (résistance diélectrique) 213 Z V/mil - Métode IPC-TM-650 2.5.6.2
Propriétés thermiques
Décomposition à température (Td) 425 425 °CTGA - Pour l'utilisation dans les machines de traitement de l'air
Coefficient de dilatation thermique - x 19 X en ppm/K 0 à 140 °C Pour les appareils de traitement des eaux usées, les caractéristiques suivantes doivent être respectées:4.41
Coefficient de dilatation thermique - Y 19 Y en ppm/K 0 à 140 °C Pour les appareils de traitement des eaux usées, les caractéristiques suivantes doivent être respectées:4.41
Coefficient de dilatation thermique - Z 20 Z en ppm/K 0 à 140 °C Pour les appareils de traitement des eaux usées, les caractéristiques suivantes doivent être respectées:4.41
Conductivité thermique - Z Pour les appareils à moteur électrique 80 °C Pour l'utilisation dans les machines de traitement de l'air
Propriétés mécaniques
Résistance à la peeling du cuivre après stress thermique 4.0 (0,7) X, Y Lb/pouce (N/mm) après soudage flottant 1 oz. EDC La méthode IPC-TM-650 est utilisée.4.8
Résistance à la flexion (MD/CMD) - X, Y KPSI Une Pour l'utilisation dans les machines de traitement de l'air
Module de flexion (MD) - X, Y Le MPSI Une Pour l'utilisation dans les machines de traitement de l'air
Propriétés physiques
Absorption de l'humidité (2X2) 1.27 mm (0,050") 0.16 - % D/24/23 Pour l'utilisation dans les machines de traitement des données
3.18 mm (0,125") 0.13
Gravité spécifique 3 - - Une Pour les appareils à commande numérique
Capacité thermique spécifique - - J/g/K Une Calculé
Compatible avec les procédés sans plomb Je suis désolé. - - - -



Ce PCB utilise une pile de PCB rigide à 2 couches, offrant une conception simple et adaptable.



1. Copper_layer_1: Avec une épaisseur de 35 μm, cette couche joue un rôle crucial dans la conduction efficace du signal.minimiser les pertes et maintenir l'intégrité du signal.



2. Rogers TMM10i Core: Cette couche de noyau a une épaisseur de 0,381 mm (15 mil) et est fabriquée en matériau Rogers TMM10i.fournissant des performances optimales dans les applications à haute fréquenceLe noyau TMM10i contribue à la stabilité du signal et minimise les effets indésirables qui pourraient entraver le fonctionnement du PCB.



3. Copper_layer_2: semblable à Copper_layer_1, cette couche a une épaisseur de 35 μm. Elle agit comme un conducteur supplémentaire,le soutien d'une performance constante du signal et l'assurance d'une transmission efficace du signal sur l'ensemble du PCB;.

En combinant ces couches, ce PCB obtient une configuration équilibrée qui permet une conduction efficace du signal, d'excellentes propriétés électriques,et des performances fiables pour un large éventail d'applications à haute fréquence.



Matériau du PCB: Composites en polymères céramiques, hydrocarbures et thermodurcissables
Nom: TMM13i
Constante diélectrique: 12.85
Nombre de couches: Double couche, multicouche, PCB hybride
Poids en cuivre: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Épaisseur du PCB: Les émissions de dioxyde de carbone sont des émissions de dioxyde de carbone produites par des procédés chimiques ou chimiques.35 mm), 275mil (6.985mm), 300mil (7.62mm), 500mil (12.7mm)
Taille des PCB: ≤ 400 mm x 500 mm
Masque de soudure: Vert, noir, bleu, jaune, rouge, etc.
Finition de surface: Le cuivre nu, le HASL, l'ENIG, l'OSP, l'étain immergé, l'argent immergé, l'or pur plaqué, etc.



Les spécifications des PCB:

- Dimensions du panneau: 90 mm x 65 mm = 1 PCS, +/- 0,15 mm
- Trace/Espace minimum: 7/7 mils pour les circuits complexes.
- Taille minimale des trous: 0,5 mm pour le placement des composants.
- Pas de voies aveugles pour une fabrication simplifiée et une intégrité structurelle.
- épaisseur de la planche finie: 0,5 mm pour une durabilité et une compacité.
- Poids de Cu fini: 1,4 ml de couches extérieures pour une excellente conductivité.
- par épaisseur de revêtement: 20 μm pour des connexions électriques fiables.
- Finition de surface: or immersion pour une conductivité améliorée et une protection contre l'oxydation.
- Silkscreen haut et bas: Non pour une surface PCB propre et sans obstruction.
- Masque de soudure: vert pour une protection supplémentaire.
- Masque de soudure inférieur: Non pour une surface PCB propre et non obstruée.
- 100% Test électrique utilisé avant expédition pour assurer la qualité.



Statistiques sur les PCB:

- Composants: 17
- Le total des plaquettes: 47
- Les coussinets: 31
- Les plaquettes SMT supérieures:
- Les plaquettes SMT inférieures: 0
- Je vous en prie.
- Les filets: 3



15mil TMM13i Service de prototypage rapide de PCB par immersion en or 0



Les œuvres d'art et la qualité:

Ce circuit imprimé est fourni avec l'affichage Gerber RS-274-X, répondant à la norme de qualité IPC-Classe 2. Il est disponible dans le monde entier, assurant une accessibilité pour diverses applications.



Applications typiques:

Le PCB TMM13i convient à un large éventail d'applications, notamment:
- Circuits RF et micro-ondes
- Amplificateurs et combinateurs de puissance
- Filtres et couples
- Systèmes de communication par satellite
- Systèmes de positionnement global (GPS)
- Coupez les antennes.
- Polarisateurs diélectriques et lentilles
- Des testeurs de puces



Découvrez la fiabilité et l'efficacité offertes par le PCB thermoset isotrope TMM13i, ouvrant une toute nouvelle gamme de possibilités pour vos projets électroniques.
