| Matériel: | TP1020 | Taille des PCB: | 43.35 mm x 36.56 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Poids en cuivre: | couches extérieures de 1 oz (1,4 ml) | Finition de surface: | Or par immersion |
| Nombre de couches: | 2-layer | Épaisseur de PCB: | 0.8 mm |
| Mettre en évidence: | Circuits RF en cuivre de 1 oz,0Circuits RF de.8 mm,Plaque de circuit imprimé à 2 couches 0 |
||

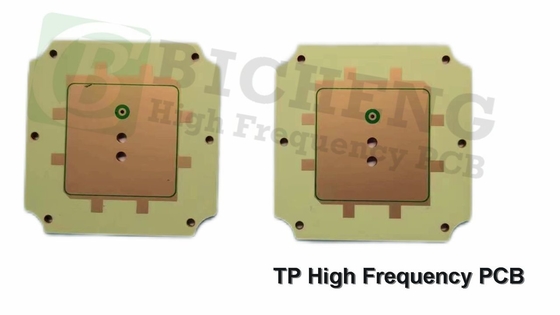

Présentation de notre PCB nouvellement livré avec Wangling TP, un matériau thermoplastique à haute fréquence unique dans l'industrie.Les stratifiés de type TP offrent des performances diélectriques exceptionnelles et une fiabilité élevée, ce qui en fait un choix idéal pour un large éventail d'applications. Avec la capacité de régler précisément la constante diélectrique en modifiant le rapport entre la céramique et la résine PPO,Les stratifiés TP offrent une excellente souplesse pour la conception de circuits.
Principales caractéristiques:
1. Constante diélectrique réglable: la constante diélectrique des stratifiés TP peut être sélectionnée dans la plage de 3 à 25, permettant une personnalisation précise selon les exigences du circuit.Les constantes diélectriques communes sont 3.0, 4.4, 6.0, 6.15, 9.2, 9.6, 10.2La perte diélectrique est faible et reste relativement stable jusqu'à 10 GHz.
2. Large plage de température de fonctionnement: les stratifiés TP peuvent résister à des températures de fonctionnement à long terme allant de -100°C à +150°C. Ils présentent une excellente résistance aux basses températures.il est important de noter que des températures supérieures à 180°C peuvent provoquer une déformation, le décoloration de la feuille de cuivre, et des changements significatifs dans les performances électriques.
| Paramètre technique du produit | Modèles de produits et feuille de données | |||||||||||||||
| Caractéristiques du produit | Conditions d'essai | Unité | TP TP-1 TP-2 | |||||||||||||
| Constante diélectrique | Lorsque la constante diélectrique est ≤ 11, la condition d'essai est de 10 GHz. Lorsque la constante diélectrique est > 11, la condition d'essai est de 5 GHz. |
/ | 3.0 ± 0.06 | 40,4 ± 0.09 | 6.0 ± 0.12 | |||||||||||
| 6.15 ± 0.12 | 9.2 ± 0.18 | 90,6 ± 0.19 | ||||||||||||||
| 10.2 ± 0.2 | 11.0 ± 0.022 | 16.0 ± 0.4 | ||||||||||||||
| 20.0 ± 0.8 | 22.0 ± 0.88 | 25.0 ± 1.0 | ||||||||||||||
| La constante diélectrique peut être personnalisée dans la plage de 3,0 à 25. | ||||||||||||||||
| Tolérance constante diélectrique | Constante diélectrique 3,0110 | / | ± 2% | |||||||||||||
| Constante diélectrique 11,1 ̇16.0 | / | ± 2,5% | ||||||||||||||
| Constante diélectrique 16,1 ̊25.0 | / | ± 4% | ||||||||||||||
| Tangente de perte | Tangente de perte 3,0 à 9.5 | 10 GHz | / | 0.0010 | ||||||||||||
| Tangente de perte 9,6 ‰ 11.0 | 10 GHz | / | 0.0012 | |||||||||||||
| Tangente de perte 11,1 ¢ 16.0 | 5 GHz | / | 0.0015 | |||||||||||||
| Tangente de perte 16.1 ¢ 25.0 | 5 GHz | / | 0.0020 ¢ 0.0025 | |||||||||||||
| Coefficient de température constante diélectrique | Constante diélectrique 3,0 95 | -55 à 150 °C | PPM/°C | - 50 ans. | ||||||||||||
| Constante diélectrique 9,6 ‰ 16.0 | -55 à 150 °C | PPM/°C | - Quarante | |||||||||||||
| Constante diélectrique 16,1 ̊25.0 | -55 à 150 °C | PPM/°C | - 55 ans | |||||||||||||
| Résistance à la pellicule | 1 OZ État normal | N/mm | > 0,6 | |||||||||||||
| 1 OZ après le test d'humidité AC | N/mm | > 0,4 | ||||||||||||||
| Résistance au volume | État normal à 500 V | MΩ.cm | > 1 × 109 | |||||||||||||
| Résistance de surface | État normal à 500 V | MΩ | > 1 × 107 | |||||||||||||
| Coefficient de dilatation thermique (XY Z) |
Constante diélectrique 3,00 ∞ 4.40 | -55 à 150 °C | PPM/°C | 60,60,70 | ||||||||||||
| Constante diélectrique 4,60 ̊6.15 | -55 à 150 °C | PPM/°C | 50,50,60 | |||||||||||||
| Constante diélectrique 6,16 ‰ 11.0 | -55 à 150 °C | PPM/°C | 40,40,55 | |||||||||||||
| Constante diélectrique 11,1 ̇16.0 | -55 à 150 °C | PPM/°C | 40,40,50 | |||||||||||||
| Constante diélectrique 16,1 ̊25.0 | -55 à 150 °C | PPM/°C | 35,35,40 | |||||||||||||
| Absorption de l'eau | 20 ± 2 °C, 24 heures | % | ≤ 001 | |||||||||||||
| Température de fonctionnement à long terme | Chambre à haute et basse température | °C | - 100 à 150 °C | |||||||||||||
| Composition du matériau | Oxyde de polyphénylène, en céramique, couplée à une feuille de cuivre ED. | |||||||||||||||
| Les données de densité et de conductivité thermique pour les matériaux ayant des constantes diélectriques différentes sont les suivantes: | ||||||||||||||||
| Caractéristiques du produit | Unité | Constante diélectrique | ||||||||||||||
| 3.0 | 4.4 | 6.0 | 6.15 | 9.6 | 10.2 | 11.0 | 16.0 | 20.0 | 22.0 | 25.0 | ||||||
| Densité | g/cm3 | 1.69 | 1.89 | 2.1 | 2.12 | 2.26 | 2.33 | 2.40 | 2.76 | 2.73 | 2.77 | 2.94 | ||||
| Conductivité thermique | Les États membres doivent respecter les dispositions suivantes en ce qui concerne les droits de douane: | 0.40 | 0.44 | 0.55 | 0.55 | 0.65 | 0.67 | 0.70 | 0.80 | 0.85 | 0.90 | 1.0 | ||||
3Options d'épaisseur polyvalentes: disponibles dans diverses épaisseurs, les stratifiés TP peuvent être personnalisés pour répondre à des exigences de conception spécifiques.assurant une flexibilité dans la réalisation des dimensions de PCB souhaitées.
4Résistance aux radiations et faible dégagement: Les stratifiés TP présentent une résistance aux radiations et des propriétés de faible dégagement, ce qui les rend appropriés pour des applications dans le Beidou, les systèmes de lancement de missiles, les fusibles,et antennes miniatures.
5- Adhésion et usinabilité fiables: l'adhésion entre la feuille de cuivre et le diélectrique dans les stratifiés TP est supérieure à celle des substrats céramiques avec revêtement sous vide.Le matériau TP est facile à usiner et peut être traité par diverses méthodes telles que le forage, tournage, broyage, cisaillement et gravure, offrant une plus grande souplesse par rapport aux substrats en céramique.
L'empilement de ce PCB présente une configuration rigide à deux couches avec une couche de cuivre d'une épaisseur de 35 μm des deux côtés.fournissant une excellente performance électriqueLes détails de construction du PCB comprennent une taille de carte de 43,35 mm x 36,56 mm, assurant une conception compacte et efficace.La taille minimale du trou est 0..3 mm, pouvant accueillir divers composants et connecteurs.
Ce PCB n'inclut pas de vias aveugles, ce qui simplifie le processus de fabrication.Le poids du cuivre fini est de 1 oz (1.4 mils) sur les couches extérieures, assurant une conductivité suffisante. L'épaisseur du revêtement est de 20 μm, fournissant des connexions électriques fiables.offrant une excellente soudabilité et une surface plane pour le montage des composants.
Pour le marquage et l'identification, il n'y a pas de sérigraphie supérieure ni inférieure dans cette configuration, ce qui assure une apparence propre et minimaliste.permettant un accès direct aux plaquettes en cuivreChaque PCB a subi un test électrique à 100% avant expédition, assurant une performance de haute qualité et fiable.
| Matériau du PCB: | Oxyde de polyphénylène, en céramique | ||
| Désignation (série TP) | Nom | DK | DF |
| TP300 | 3.0 ± 0.06 | 0.0010 | |
| TP440 | 40,4 ± 0.09 | 0.0010 | |
| TP600 | 6.0 ± 0.12 | 0.0010 | |
| TP615 | 6.15 ± 0.12 | 0.0010 | |
| TP920 | 9.2 ± 0.18 | 0.0010 | |
| TP960 | 90,6 ± 0.2 | 0.0011 | |
| TP1020 | 10.2 ± 0.2 | 0.0011 | |
| TP1100 | 11.0 ± 0.22 | 0.0011 | |
| TP1600 | 16.0 ± 0.32 | 0.0015 | |
| TP2000 | 20.0 ± 0.4 | 0.0020 | |
| TP2200 | 22.0 ± 0.44 | 0.0022 | |
| TP2500 | 25.0 ± 0.5 | 0.0025 | |
| Nombre de couches: | PCB à une face et à deux faces | ||
| Poids en cuivre: | 1 oz (35 μm), 2 oz (70 μm) | ||
| Épaisseur diélectrique (épaisseur diélectrique ou épaisseur globale) | 0Pour les autres types d'équipements, voir les instructions suivantes: | ||
| Taille des PCB: | ≤ 150 mm x 220 mm | ||
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. | ||
| Finition de surface: | Le cuivre nu, le HASL, l'ENIG, l'argent par immersion, l'étain par immersion, l'OSP, l'or pur, l'ENEPIG, etc. | ||
Les statistiques sur les PCB indiquent qu'il est composé de 6 composants, avec un total de 24 plaquettes. Parmi ces plaquettes, 16 sont des plaquettes perforées, tandis que 8 sont des plaquettes de technologie de montage de surface supérieure (SMT).Ce PCB comporte 5 voies d'interconnexion entre différentes couches et composantsLe tableau comporte deux réseaux, représentant les voies interconnectées de transmission du signal.
Le design fourni pour la production est le Gerber RS-274-X, un format largement accepté dans l'industrie. Ce PCB est conforme à la norme de qualité IPC-Classe-2, assurant une fabrication et un assemblage de haute qualité.
Notre PCB est disponible pour l'expédition dans le monde entier, offrant un accès facile à cette solution de haute performance.et antennes miniaturesDécouvrez les performances exceptionnelles et la fiabilité de Wangling TP dans vos conceptions.
