| Matériel: | Le diClad 870 | Taille des PCB: | 66.2 mm x 66,2 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Poids en cuivre: | couches extérieures de 1 oz (1,4 ml) | Finition de surface: | Argent immergé |
| Nombre de couches: | 2-layer | Épaisseur de PCB: | 20 millions |
| Mettre en évidence: | Circuits rigides de 20 mil,1OZ Circuits rigides en cuivre,DiClad 870 Circuits rigides |
||

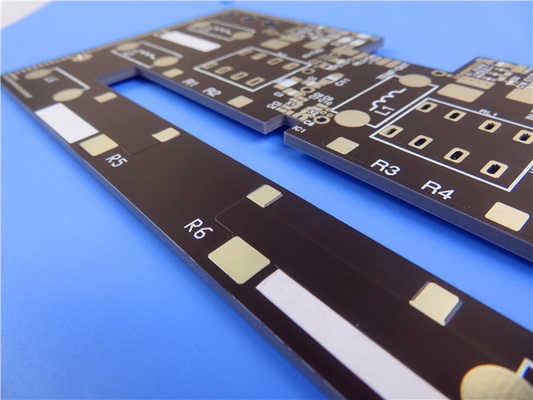

Présentation du PCB DiClad 870, un PCB nouvellement livré qui utilise des stratifiés Rogers DiClad 870.Composites à base de PTFE spécialement conçus pour être utilisés comme substrats de circuits imprimésGrâce à leur composition unique, les stratifiés DiClad 870 offrent une constante diélectrique (Dk) et un facteur de dissipation inférieurs.fournissant des performances exceptionnelles tout en conservant une épaisseur similaire à celle des autres stratifiés de la série DiClad.
Principales caractéristiques:
- Constante diélectrique (Dk): 2,33 à 10 GHz et 1 MHz, 50% RH
- Facteur de dissipation: 0,0013 à 10 GHz, 0,0009 à 1 MHz, 50% RH
- TcDK (coefficient de température de Dk): -161 ppm/°C, fonctionnant de -10°C à 140°C à 10 GHz
- Résistance à l'arc: > 180 secondes
- Faible absorption de l'humidité: 0,02%
- Coefficient d'expansion thermique (CTE): axe X - 17 ppm/°C, axe Y - 29 ppm/°C, axe Z - 217 ppm/°C
- Résistance à l'écaillage du cuivre: 14 lbs/in, 10s @ 288°C
- Flammabilité: catégorie UL 94V0
Les avantages:
- La plus faible absorption d'humidité parmi les composites à base de PTFE
- Dk stable sur une large plage de fréquences
- Prise en charge de largeurs de lignes plus larges, permettant une perte d'insertion plus faible
| Les biens immobiliers | Le diClad 870 | Condition | Méthode d'essai |
| Propriétés électriques | |||
| Constante diélectrique @ 10 GHz | 2.33 | C23/50 | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 |
| Constante diélectrique @ 1 MHz | 2.33 | C23/50 | IPC TM-650 2. Les produits de base sont les suivants:5.5.3 |
| Facteur de dissipation @ 10 GHz | 0.0013 | C23/50 | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 |
| Facteur de dissipation @ 1 MHz | 0.0009 | C23/50 | IPC TM-650 2. Les produits de base sont les suivants:5.5.3 |
| Coefficient thermique de l'Er (ppm/°C) | -161 | -10°C à +140°C | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 Adapté |
| Résistance au volume (MΩ-cm) | 1.5 x 109 | C96/35/90 | IPC TM-650 2. Les produits de base sont les suivants:5.17.1 |
| Résistance de surface (MΩ) | 3.4 x 107 | C96/35/90 | IPC TM-650 2. Les produits de base sont les suivants:5.17.1 |
| Résistance à l'arc | > 180 | D48/50 | Pour l'utilisation dans les machines à coudre |
| Décomposition diélectrique (kV) | > 45 | D48/50 | Pour l'utilisation dans les machines à coudre |
| Propriétés mécaniques | |||
| Résistance à l'écaillage (lbs.par pouce) | 14 | Après un stress thermique | IPC TM-650 2. Les produits de base sont les suivants:4.8 |
| Module de traction (kpsi) | Les États membres peuvent prévoir des mesures de prévention et de prévention. | A, 23°C | Pour l'aéronef |
| Résistance à la traction (kpsi) | 14.9 ((MD), 11.2 (CD) | A, 23°C | Pour l'utilisation dans les machines à coudre |
| Module de compression (kpsi) | 327 | A, 23°C | Pour les appareils de traitement de l'air |
| Module de flexion (kpsi) | 437 | A, 23°C | Pour l'aéronef |
| Propriétés thermiques | |||
| Coefficient de dilatation thermique (ppm/°C) X axe Y axe Z axe | 17 29 217 | 0°C à 100°C | IPC TM-650 2. Les produits de base sont les suivants:4.24 Mettler 3000 analyseur thermomécanique |
| Conductivité thermique (W/mK) | 0.257 | 100°C | Pour l'utilisation dans les machines à coudre |
| Intégralité UL | Répond aux exigences de la norme UL94-V0 | C48/23/50, E24/125 Le produit est présenté sous forme de | UL 94 Brûlure verticale IPC TM-650 2.3.10 |
| Propriétés physiques | |||
| Densité (g/cm3) | 2.26 | A, 23°C | ASTM D-792 Méthode A |
| Absorption de l'eau (%) | 0.02 | E1/105 + D24/23 | Le produit doit être présenté sous forme d'un produit chimique.7.7 IPC TM-650 2. Les produits de base sont les suivants:6.2.2 |
| Perte totale de masse par évacuation (%) Matériau condensable volatil collecté (%) Récupération de vapeur d'eau (%) Condensat visible (±) | 0.02 0,00 0,01 Non | 125°C, ≤ 10 à 6 torr | Le taux de dépistage de la maladie est supérieur ou égal à: |
Cette carte est constituée d'une couche de cuivre 1, d'une épaisseur de 35 μm, suivie du noyau DiClad 870, mesurant 0.508 mm (20 mil) d'épaisseurLa pile est complétée par une couche de cuivre 2 de même épaisseur de 35 μm. Cette configuration assure des performances fiables et une transmission efficace du signal dans tout le circuit.
Les détails de construction des circuits imprimés fournissent des spécifications précises pour des performances optimales.La trace minimale est de 5/4 mils.Avec une taille minimale de trou de 0,4 mm, le PCB peut accueillir divers types de composants et facilite un assemblage efficace.
Cet PCB exclut les voies aveugles, simplifiant le processus de fabrication.Le poids du cuivre est fixé à 1 oz (1L'épaisseur du revêtement est de 20 μm, ce qui améliore encore les connexions électriques.
Pour la finition de la surface, ce PCB utilise de l'argent d'immersion, offrant une excellente conductivité et une résistance à la corrosion.L'absence de sérigraphie supérieure et inférieure et de masques de soudure simplifie le processus de fabrication tout en conservant la fonctionnalité.
Pour assurer la plus haute qualité, chaque PCB est soumis à un test électrique à 100% avant expédition.vous donnant confiance en ses performances.
| Matériau de PCB: | Laminaux en PTFE renforcés de fibre de verre tissée |
| Nom: | Le diClad 870 |
| Constante diélectrique: | 2.3 |
| Nombre de couches: | PCB à une seule face, PCB à double face, PCB multicouche, PCB hybride |
| Épaisseur diélectrique: | 31 mil ((0,787 mm), 93 mil (2,286 mm), 125 mil (3,175 mm) |
| Poids en cuivre: | 1 oz (35 μm), 2 oz (70 μm) |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, rouge, jaune, etc. |
| Finition de surface: | L'or par immersion, le HASL, l'argent par immersion, l'étain par immersion, le cuivre nu, l'OSP, l'ENEPIG, l'or pur plaqué, etc. |
Avec 16 composants et un total de 40 plaquettes, ce PCB offre une polyvalence pour diverses conceptions électroniques.fournissant des options pour différentes techniques de placement et d'assemblage des composantsLe PCB comprend 15 voies pour un routage et une connectivité efficaces du signal.
Le format d'affichage de ce PCB est le Gerber RS-274-X, une norme largement acceptée dans l'industrie.Il est disponible pour expédition dans le monde entier, vous permettant d'accéder à ce PCB avancé pour vos projets, quel que soit votre emplacement.
Le circuit imprimé DiClad 870 est adapté à un large éventail d'applications, y compris les réseaux d'alimentation radar, les réseaux commerciaux de réseau de phase, les antennes de stations de base à faible perte, les systèmes de guidage, les antennes radio numériques,et des composants tels que des filtresUtilisez les performances exceptionnelles et la fiabilité du PCB DiClad 870 pour libérer tout le potentiel de vos conceptions électroniques.
