RO3003G2 PCB 5mil Circuits en or à immersion à deux couches

RO3003G2 PCB 5mil Circuits en or à immersion à deux couches

Nombre De Pièces: 1 pièces
Prix: USD9.99-99.99/PCS
Emballage Standard: Sacs à vide + cartons
Période De Livraison: 8 à 9 jours ouvrables
Méthode De Paiement: T/T
Capacité D'approvisionnement: 5000 pièces par mois
Informations détaillées
Lieu d'origine
Chine
Nom de marque
Bicheng
Certification
UL, ISO9001, IATF16949
Matériel:
Rubrique 3
Taille des PCB:
41.71 mm x 64 mm = 1 PCS, +/- 0,15 mm
Poids en cuivre:
1 oz (1,4 ml)
Finition de surface:
Or par immersion
Nombre de couches:
2-layer
Épaisseur de PCB:
0.2 mm
Mettre en évidence:

Circuits en or par immersion PCB

,

5 millions de PCB

,

RO3003G2 PCB

Description du produit

Le Rogers RO3003G2 est un stratifié PTFE rempli de céramique haute performance conçu pour les applications de radar automobile à ondes millimétriques. This latest iteration of Rogers' industry-leading RO3003 solutions was developed based on customer feedback to address the next-generation needs of ADAS (Advanced Driver Assistance Systems) like adaptive cruise control, avertissement de collision avant et aide au changement de voie.



Principales caractéristiques:
- constante diélectrique (Dk) de 3,0 ± 0,04 à 10 GHz et de 3,07 à 77 GHz
- Facteur de dissipation faible de 0,0011 à 10 GHz
- Excellent coefficient thermique de la constante diélectrique (-35 ppm/°C)
- cuivre électrodéposé (ED) à profil très bas (VLP)
- Coefficient de dilatation thermique (CTE) correspondant au cuivre pour une fiabilité accrue
- Construction homogène à porosité diélectrique réduite



Propriété Rubrique 3 Direction Unité condition Méthode d'essai
Constante diélectrique 30,00 ± 0.04 Z - 10 GHz à 23°C Le nombre d'étoiles
2.5.5.5
La ligne de lignes est serrée
Constante diélectrique 3.07 Z - 77 GHz Phase différentielle
Méthode de longueur
Facteur de dissipation, tan d 0.0011 Z - 10 GHz à 23°C Le nombre d'étoiles
2.5.5.5
Coefficient thermique de - 35 ans. Z en ppm/°C 10 GHz
-50 à 150°C
Le nombre d'étoiles
2.5.5.5
Stabilité dimensionnelle - Je ne sais pas.16
- Je ne sais pas.14
X
Y
mm/m Méthode C IPC TM-650 2. Les produits de base sont les suivants:2.4
Résistance au volume 1.4 x 10^9 - MΩ•cm - Je ne sais pas. IPC 2.5.17.1
Résistance de surface 2.6 x 10 - - Je ne sais pas. IPC 2.5.17.1
Module de traction 378
396
X
Y
KSI 23°C Pour l'aéronef
Absorption de l'humidité 0.06 - % D48/50 Le nombre d'étoiles
2.6.2.1
Température spécifique 0.73
0.83
Z J/g/K 0°C
50°C
Pour les appareils à combustion
Conductivité thermique 0.43 Z Pour les appareils à moteur électrique 50°C Pour les appareils de traitement de l'air
Coefficient de dilatation thermique 16
17
18
X
Y
Z
en ppm/°C 23°C/50% de RH IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41
Td 500 - °CTGA - Pour l'utilisation dans les machines de traitement de l'air
Densité 2.15 - gm/cm3 23°C Pour les appareils à commande numérique
Résistance à la peau de cuivre 12.0 - Poids de l'équipement Une demi-ounce.
Après la soudure flottante
Le code IPC-TM-2.4.8
Intégrabilité V-0 - - - Les produits
Processus sans plomb compatible Je suis désolé. - - - -



Matériau du PCB: Laminés de PTFE remplis de céramique
Nom: Rubrique 3
Constante diélectrique: 3
Facteur de dissipation 0.0011
Nombre de couches: PCB à une seule face, double face, multi-couches, PCB hybride
Poids en cuivre: 1 oz (35 μm), 2 oz (70 μm)
Épaisseur diélectrique 5 mil (0,127 mm), 10 mil (0,254 mm)
Taille des PCB: ≤ 400 mm x 500 mm
Masque de soudure: Vert, noir, bleu, jaune, rouge, etc.
Finition de surface: L'or par immersion, le HASL, l'argent par immersion, l'étain par immersion, l'ENEPIG, l'OSP, le cuivre nu, l'or pur, etc.



Les avantages:
- Meilleures performances en matière de perte d'insertion
- Variation constante diélectrique réduite du PCB fini
- Permet la tendance vers des voies de plus petit diamètre

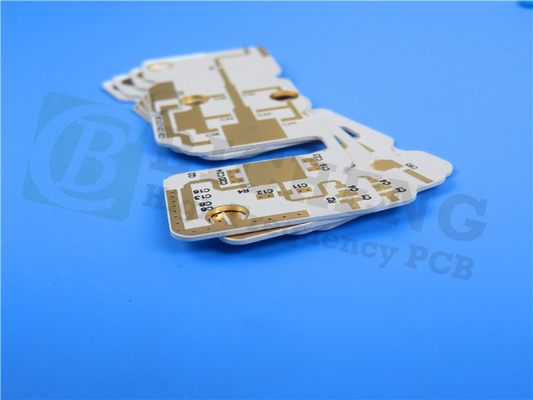

Ce PCB rigide à deux couches est doté d'un noyau Rogers RO3003G2 de 0,127 mm (5 mil) avec 35 couches de cuivre.Le PCB a une trace minimale/espace de 4/5 mils, une taille minimale de trou de 0,3 mm et une finition de surface en or par immersion.



Applications:

Il répond aux normes de qualité IPC-Classe-2, le PCB RO3003G2 est bien adapté pour une variété d'applications ADAS, y compris le contrôle de croisière adaptatif, l'avertissement de collision avant, l'assistance au freinage actif,Assistance au changement de voie, pilote d'embouteillage, pilote de stationnement, et détection du point mort.
