Aujourd'hui, nous sommes heureux de présenter une nouvelle base de PCB sur les stratifiés RT duroid 5870.Le stratifié à haute fréquence Rogers RT/duroid 5870 est un matériau composite PTFE renforcé de microfibres de verreIl offre une constante diélectrique basse (Dk) de 2,33 avec une tolérance étroite, ce qui le rend bien adapté aux applications à haute fréquence et à large bande où une faible dispersion et des pertes doivent être minimisées.

RT duroid 5870 PCB présente une constante diélectrique de 2,33 ± 0,02 à 10 GHz et 23°C, et un facteur de dissipation de 0,0012 à 10 GHz et de 0,0005 à 1 MHz.Il possède également une résistance à la peau de cuivre forte de 27.2 pli, faible absorption de l'humidité de 0,02%, et haute stabilité thermique avec un Td supérieur à 500°C. Le matériau est isotrope et a un indice d'inflammabilité UL 94-V0.

Les avantages de ce PCB RT/duroïde 5870 comprennent la plus faible perte électrique pour un matériau PTFE renforcé, une facilité d'usinage, une résistance aux solvants et aux réactifs utilisés pour la gravure ou le revêtement,et l'adéquation pour les environnements à haute humiditéIl s'agit d'un matériau bien établi et fiable avec des propriétés électriques uniformes sur une large plage de fréquences.

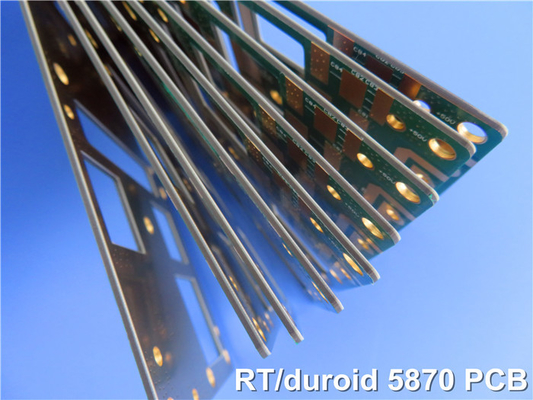

Ce PCB lui-même est une construction rigide à deux couches, avec 35 μm de cuivre sur les deux couches et une épaisseur diélectrique de 0,127 mm (5 mil) de RT/duroïde 5870.avec une tolérance de ±0.15 mm. Il comporte une trace minimale de 4/4 mil, une taille minimale de trou de 0,3 mm et une épaisseur de panneau fin de 0,2 mm. Le poids du cuivre est de 1 oz (1,4 mil) sur les couches extérieures,et l'épaisseur du revêtement par voie est de 20 μmLa finition de surface est en or d'immersion, et chaque PCB subit un test électrique à 100% avant expédition.

Ce RT/duroïde 5870 PCB est bien adapté pour une variété d'applications à haute fréquence et à large bande, y compris les antennes à large bande des compagnies aériennes commerciales, les circuits à microstrip et à stripline,Applications à ondes millimétriques, des systèmes de radar, des systèmes de guidage et des antennes radio numériques point à point.

PCB RF/micro-ondes haute performance: l'avantage du Rogers RT/duroïde 5870

Dans le monde en constante évolution de l'électronique haute fréquence et haut débit, le choix du matériau de la carte de circuit imprimé (PCB) peut faire ou défaire un design.Un matériau qui a longtemps été une solution pour les applications RF et micro-ondes exigeantes est le stratifié haute fréquence RT/duroïde 5870 de Rogers.

Ce matériau composite à base de PTFE, renforcé de microfibres de verre, offre une combinaison unique deet les propriétés thermiques qui en font un choix idéal pour une large gamme de circuits et de systèmes à haute fréquence.

Performance électrique exceptionnelle
Au cœur de l'attrait du RT/duroïde 5870 se trouve son excellente performance électrique.assurant une excellente intégrité du signal et une dispersion minimale, même à des fréquences plus élevées.

Le facteur de dissipation faible (Df) du stratifié est tout aussi impressionnant: seulement 0,0012 à 10 GHz et 0,0005 à 1 MHz.qui est crucial pour maximiser l'efficacité et la fidélité du signal à grande vitesse, les applications à haute fréquence.

Les propriétés électriques du matériau restent également remarquablement stables sur une large plage de fréquences, de DC jusqu'à 100 GHz et au-delà.car cela permet aux concepteurs d'utiliser le même matériau pour différentes topologies de circuits sans avoir à s'inquiéter des variations de performances imprévisibles.

Robustesse mécanique et fiabilité
En plus de ses caractéristiques électriques supérieures, le RT/duroïde 5870 excelle également en termes de propriétés mécaniques.fournir une fixation robuste des couches de cuivre et assurer des interconnexions fiables.

Sa faible absorption d'humidité de seulement 0,02% rend le stratifié bien adapté pour une utilisation dans des environnements à forte humidité,tandis que la haute stabilité thermique du matériau (Td > 500°C) et le taux d'inflammabilité UL 94-V0 ajoutent une couche supplémentaire de fiabilité et de sécurité.

Le renforcement en microfibre de verre confère également à la RT/duroid 5870 une stabilité dimensionnelle exceptionnelle, avec un coefficient de dilatation thermique (CTE) de 22 ppm/°C sur l'axe X, 28 ppm/°C sur l'axe Y,et 173 ppm/°C dans l'axe ZCela permet de minimiser les problèmes d'enregistrement et d'assurer l'intégrité dimensionnelle, même dans des conceptions complexes et à haute densité.

Flexibilité de la conception et de l'usinage
L'un des principaux avantages de la RT/duroïde 5870 est son excellente machinabilité, qui permet aux concepteurs de couper, façonner et usiner facilement le matériau pour répondre à leurs besoins spécifiques.Cette souplesse est particulièrement précieuse dans le prototypage et la production en petites quantités, où la capacité d'itérer rapidement sur les concepts de conception peut être un changement de jeu.

La résistance du stratifié aux solvants et aux réactifs utilisés dans les procédés de gravure et de placage améliore encore sa polyvalence,permettant l'utilisation de techniques de fabrication de PCB standard sans compromettre les performances ou la fiabilité.

Large champ d'application

Les propriétés électriques, mécaniques et thermiques exceptionnelles du RT/duroïde 5870 en font une solution polyvalente pour un large éventail d'applications à haute fréquence et à large bande, notamment:

Antennes à large bande destinées aux compagnies aériennes commerciales
Circuits à micro-bandes et à lignes striées
Systèmes à ondes millimétriques
Systèmes de radar et de guidage
Autres appareils pour la téléphonie mobile


Que vous travailliez sur une infrastructure 5G de pointe, des communications par satellite de nouvelle génération, ou des systèmes radar haute résolution, le Rogers RT/duroïde 5870 peut fournir les performances,la fiabilité, et la flexibilité de conception dont vous avez besoin pour rester en avance sur la courbe.

Conclusion
Dans le monde en évolution rapide de l'électronique haute fréquence, le choix du matériau de PCB peut être un facteur essentiel pour le succès d'une conception.Le stratifié à haute fréquence Rogers RT/duroid 5870 se distingue comme une solution de premier planEn tirant parti des avantages uniques de ce matériau, nous avons réussi à améliorer la qualité de la fabrication.les ingénieurs et les concepteurs peuvent repousser les limites de ce qui est possible dans le domaine de la technologie RF et micro-ondes.
