Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | RT/Duroid 5880 | Taille des PCB: | 42.13 mm x 112,96 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Poids en cuivre: | couches extérieures de 1 oz (1,4 ml) | Finition de surface: | Or par immersion |
| Nombre de couches: | 2-layer | Épaisseur de PCB: | 0.9 mm |
| Mettre en évidence: | NT1 système électronique,Circuits électroniques modernes à 2 couches,0.9 mm carte de circuit imprimé à 2 couches |
||
Dans le paysage électronique en évolution rapide d'aujourd'hui, il est primordial d'atteindre une intégrité supérieure du signal.Ce stratifié avancé combine des composites PTFE avec des microfibres de verre, créant une base solide pour les circuits RF et micro-ondes.
Composition et caractéristiques du matériau
La composition unique du RT/duroïde 5880 assure des performances inégalées.ce PCB est conçu sur mesure pour les applications haut débit, permettant une communication fiable même dans les environnements les plus exigeants.
Principales propriétés électriques
L'une des caractéristiques les plus remarquables du RT/duroïde 5880 est sa stabilité dans diverses gammes de températures, avec un coefficient de température de constante diélectrique (TCDk) de -125 ppm/°C.Cette caractéristique est cruciale pour maintenir des performances constantes, en particulier dans les applications qui subissent un cycle thermique.
| Les biens immobiliers | NT1département d'État | Direction | Unités | Condition | Méthode d'essai | |
| Constante diélectrique,ε procédé | 2.20 2.20 ± 0,02 spécifications. |
Z | N/A | C24/23/50: les prêts à la consommation C24/23/50: les prêts à la consommation |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Constante diélectrique | 2.2 | Z | N/A | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation,tanδ | 0.0004 0.0009 |
Z | N/A | C24/23/50: les prêts à la consommation C24/23/50: les prêts à la consommation |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Coefficient thermique de ε | - 125 ans | Z | en ppm/°C | - 50 ans.°Cà 150°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| Résistance au volume | 2 x 107 | Z | Mohm cm | C/96/35/90, le Conseil | Pour l'utilisation dans les machines à coudre | |
| Résistance de surface | 3 x 107 | Z | Je vous en prie. | C/96/35/90, le Conseil | Pour l'utilisation dans les machines à coudre | |
| Température spécifique | 0.96.0 Je vous en prie.23) | N/A | j/g/k (cal/g/c) |
N/A | Calculé | |
| Module de traction | Testez à 23°C | Testez à 100°C | N/A | MPa (kpsi) | Une | Pour l'aéronef |
| 1070 ((156) | 450 ((65) | X | ||||
| 860 (((125) | 380 ((55) | Y | ||||
| Le stress suprême | 29(4.2) | 20(2.9) | X | |||
| - Je ne sais pas.9) | 18 ((2.6) | Y | ||||
| La dernière souche | 6 | 7.2 | X | % | ||
| 4.9 | 5.8 | Y | ||||
| Module de compression | 710(103) | 500 ((73) | X | MPa (kpsi) | Une | Pour les produits de la catégorie A: |
| 710(103) | 500 ((73) | Y | ||||
| 940 ((136) | 670(97) | Z | ||||
| Le stress suprême | 27(3.9) | 22(3.2) | X | |||
| 29 (article 5.3) | 21(3.1) | Y | ||||
| 52(7.5) | 43 (6.3) | Z | ||||
| La dernière souche | 8.5 | 8.4 | X | % | ||
| 7.7 | 7.8 | Y | ||||
| 12.5 | 17.6 | Z | ||||
| Absorption de l'humidité | 0.02 | N/A | % | 0.62 " (de 1,6 mm) D48 / 50 | Pour l'utilisation dans les machines de traitement de l'air | |
| Conductivité thermique | 0.2 | Z | Pour les appareils électroniques | 80°C | Pour l'utilisation dans les machines à coudre | |
| Coefficient de dilatation thermique | 31 48 237 |
X Y Z |
en ppm/°C | 0 à 100°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41 | |
| Td | 500 | N/A | °CTGA | N/A | Pour l'utilisation dans les machines à coudre | |
| Densité | 2.2 | N/A | gm/cm3 | N/A | Pour l'utilisation dans les machines de traitement de l'air | |
| Peau de cuivre | 31.2 ((5.5) Les pièces détachées | N/A | Nombre d'étoiles | 1 oz ((35 mm) de feuille EDC après flottation de soudure |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8 | |
| Intégrabilité | V-0 | N/A | N/A | N/A | Les produits | |
| Compatible avec les procédés sans plomb | - Oui, oui. | N/A | N/A | N/A | N/A | |

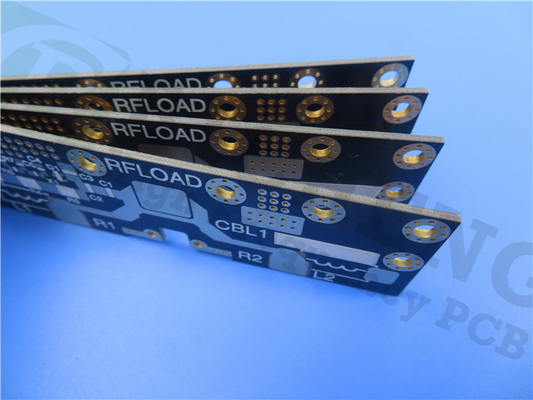

Construction et spécifications des PCB
Ce PCB est construit comme une carte rigide à deux couches, avec une épaisseur de noyau de 0,787 mm et des couches de cuivre de 35 μm.La construction est conçue pour optimiser les performances tout en assurant la facilité de fabrication, avec une spécification minimale trace/espace de 4/4 mils.
Avantages des PCB RT/duroïde 5880
Les avantages de l'utilisation du RT/duroid 5880 sont nombreux: son faible taux d'absorption d'humidité de seulement 0,02% le rend idéal pour les environnements à haute humidité,sa résistance chimique assure sa longévité contre les solvants et les réactifsCette combinaison de propriétés fait de RT/duroid 5880 la solution idéale pour les concepteurs en quête de fiabilité et de performances.
Applications dans toutes les industries
RT/duroid 5880 est polyvalent, trouvant sa place dans diverses applications telles que les antennes à large bande des compagnies aériennes commerciales, les systèmes de guidage et les antennes radio numériques point à point.Chaque application bénéficie de la capacité du PCB à maintenir l'intégrité du signal, même dans des conditions difficiles.
Normes d'assurance qualité et d'essais
Avant expédition, chaque PCB RT/duroïde 5880 est soumis à des tests électriques rigoureux à 100%, conformément aux normes IPC-Classe 2.fixant une norme pour les PCB à haute performance.
Conclusion: l'impact du RT/duroïde 5880 sur l'industrie électronique
Le RT/duroïde 5880 PCB est plus qu'une simple carte de circuit imprimé; c'est un composant transformateur qui élève les conceptions à haute fréquence à de nouveaux sommets.RT électronique électronique, ce qui en fait un choix essentiel pour les ingénieurs et les fabricants.
