| Surligner: | 50 ml de PCB à haute fréquence,PCB à haute fréquence 1,27 mm |
||
|---|---|---|---|

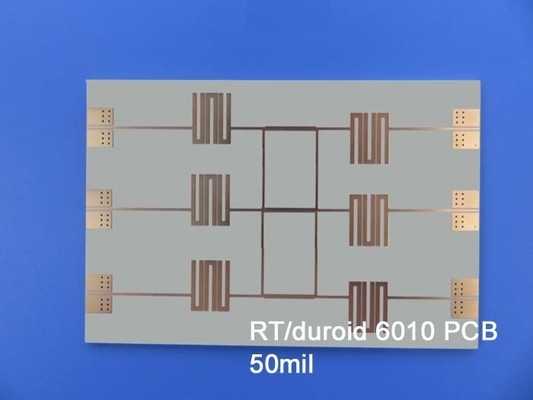

Nous vous présentons notre PCB, une solution avancée conçue pour répondre aux exigences rigoureuses des applications électroniques modernes, construite avec précision à l'aide de composites PTFE en céramique RT/duroid 6010.2LM,Ce PCB rigide à deux couches offre des performances exceptionnelles et une fiabilité inébranlable..
Avec un éventail de caractéristiques et avantages impressionnants, il est le choix idéal pour un large éventail d'applications, y compris les antennes de patch, les systèmes de communication par satellite, les amplificateurs de puissance,systèmes d'évitement des collisions des aéronefs, et les systèmes d'alerte radar au sol.
Construit avec une constante diélectrique de 10,2 à 10 GHz et un facteur de dissipation de 0,0023 à 10 GHz, ce PCB garantit une faible perte et une grande intégrité du signal,pour une utilisation dans la bande X ou moins,Sa constante diélectrique élevée permet une réduction de la taille du circuit, tandis que la faible absorption d'humidité minimise les effets de l'humidité sur la perte électrique.
L'empilement du PCB est constitué de couches de cuivre finies d'un poids de 35um, sandwichant le diélectrique RT/duroïde 6010.2LM, d'une épaisseur de 50 mil (1,27 mm).Cette conception d'expansion basse de l'axe Z garantit un revêtement fiable à travers les trous dans les panneaux multicouchesLa carte elle-même mesure 40 mm x 23 mm, avec une épaisseur finale de 1,4 mm, assurant une solution compacte et durable pour vos conceptions électroniques.
Avec une trace/espace minimale de 7/8 mils et une taille de trou minimale de 0,3 mm, ce PCB offre des options de routage précises et efficaces.L'essai électrique à 100% utilisé pendant la production assure le plus haut niveau de contrôle de la qualitéL'impédance de la carte est soigneusement contrôlée à 50 ohms, avec une taille de voie/écart de 15 mil / 14 mil.
Les illustrations de ce PCB sont fournies au format Gerber RS-274-X, conformément à la norme IPC-Classe 2. Il convient à une utilisation mondiale et notre service s'étend à l'échelle mondiale pour répondre à vos besoins.
En cas de questions ou de questions techniques, n'hésitez pas à contacter Ivy à l'adresse sales10@bichengpcb.com. Nous nous engageons à fournir un excellent support client et à assurer votre satisfaction.
| Les biens immobiliers | NT1département d'État | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique,ε procédé | 10.2 ± 0.25 | Z | 10 GHz ou 23°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 Ligne à rayures serrées | |
| Constante diélectrique | 10.7 | Z | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation,tanδ | 0.0023 | Z | 10 GHz/A | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 | |
| Coefficient thermique de ε | - 425 | Z | en ppm/°C | -50°C à 170°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 |
| Résistance au volume | 5 x 105 | Je vous en prie. | Une | IPC 2.5.17.1 | |
| Résistance de surface | 5 x 106 | Je vous en prie. | Une | IPC 2.5.17.1 | |
| Propriétés de traction | ASTM D638 (0,1/min. taux de déformation) | ||||
| Module de Young | 931 ((135) 559 ((81) | X et Y | MPa (kpsi) | Une | |
| Le stress suprême | 17(2.4) 13(1.9) | X et Y | MPa (kpsi) | Une | |
| La dernière souche | 9 à 15 7 à 14 | X et Y | % | Une | |
| Propriétés de compression | ASTM D695 (taux de déformation 0,05/min) | ||||
| Module de Young | 2144 (311) | Z | MPa (kpsi) | Une | |
| Le stress suprême | 47 (6.9) | Z | MPa (kpsi) | Une | |
| La dernière souche | 25 | Z | % | ||
| Module de flexion | 4364 (633) 3751 (544) | X | MPa (kpsi) | Une | Pour l'utilisation dans les machines de traitement de l'air |
| Le stress suprême | 36 (5.2) 32 (4.4) | X et Y | MPa (kpsi) | Une | |
| Déformation sous charge | 0Un.261.3 | Z Z | % | 24 heures / 50°C / 7MPa 24 heures / 150°C / 7MPa | Pour l'utilisation dans les machines de traitement de l'air |
| Absorption de l'humidité | 0.01 | % | D48/50°C 0,050" ((1,27 mm) d'épaisseur | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:6.2.1 | |
| Conductivité thermique | 0.86 | Pour les appareils électroniques | 80°C | Pour l'utilisation dans les machines à coudre | |
| Coefficient de dilatation thermique | 24 24 47 |
X Y Z |
en ppm/°C | 23°C/50% de RH | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.41 |
| Td | 500 | °C TGA | Pour l'utilisation dans les machines de traitement de l'air | ||
| Densité | 3.1 | g/cm3 | Pour les appareils à commande numérique | ||
| Température spécifique | 1.00 ((0.239) | j/g/k (BTU/ib/OF) |
Calculé | ||
| Peau de cuivre | 12.3 (2.1) | Plie (N/mm) | après flottation de soudure | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.8 | |
| Intégrabilité | V-0 | Les produits | |||
| Compatible avec les procédés sans plomb | - Oui, oui. | ||||
Débloquer la puissance de RT Duroid 6010: révolutionner les performances et la fiabilité des PCB
Introduction:
RT duroid 6010 est un matériau composite PTFE en céramique révolutionnaire qui a redéfini les capacités des circuits imprimés (PCB).et fiabilité, RT duroid 6010 est devenu le choix idéal pour les applications électroniques exigeantes.exploration de son impact sur la réduction de la taille du circuit, l'intégrité du signal et la performance globale.
I. Compréhension de la constante diélectrique et du facteur de dissipation
- Exploration de la constante diélectrique: Découverte de l'impressionnante constante diélectrique de 10,2 à 10 GHz/23°C, telle que déterminée par IPC-TM-650 2.5.5.5 Méthode de la ligne de démarcation.
- Démêler le facteur de dissipation: analyse du facteur de dissipation ultra-faible de 0,0023 à 10 GHz, assurant une perte de signal minimale et une amélioration des performances globales.
II. Stabilité thermique et fiabilité
- Coefficient thermique de ε: Examen du coefficient thermique de ε, avec une plage de -425 ppm/°C, assurant une stabilité sur une large plage de températures (-50°C à 170°C).
- Absorption de l'humidité: en soulignant le faible taux d'absorption de l'humidité de 0,01%, en réduisant l'impact de l'humidité sur la perte électrique et en maintenant des performances constantes, conformément à l'IPC-TM-650 2.6.2.1.
| Matériau du PCB: | Composite céramique-PTFE |
| Désignateur: | NT1droid |
| Constante diélectrique: | 10.2 ± 0,25 (processus); 10.7 (conception) |
| Nombre de couches: | 1 couche, 2 couches |
| Poids en cuivre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur diélectrique: | 10 mil (0,254 mm), 25 mil (0,635 mm), 50 mil (1,27 mm), 75 mil (1,90 mm) ou plus |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: | Le cuivre nu, le HASL, l'ENIG, l'étain immersion, l'argent immersion, le OSP. |
III. Flexibilité accrue de la conception
- Contrôle strict de la DK et de l'épaisseur: démontrer le contrôle précis de la constante diélectrique (DK) et de l'épaisseur, permettant des performances de circuit répétables et une cohérence de conception.
- Trace minimale/Espace et taille des trous: exploration de la flexibilité de conception fournie par une trace minimale/espace de 7/8 millimètres et une taille minimale des trous de 0,3 mm, permettant des mises en page de PCB complexes et compactes.
IV. Propriétés mécaniques supérieures
- Propriétés de traction et de compression: Examen du modulus de Young impressionnant, des valeurs de contrainte ultime et de contrainte, démontrant la résistance mécanique et la durabilité du matériau.
- Module de flexion: en mettant en évidence le module de flexion élevé, assurant une résistance à la flexion et à la déformation sous charge, conformément aux normes ASTM D790 et ASTM D261.
V. Performance sans compromis dans des environnements difficiles
- Conductivité thermique: évaluation de la conductivité thermique de 0,86 W/m/K à 80°C, facilitant une dissipation thermique efficace et une gestion thermique.
- Coefficient d'expansion thermique: l'étude du coefficient d'expansion thermique (CTE) du matériau dans les directions X, Y et Z, assurant ainsi la stabilité dimensionnelle et la fiabilité.
VI. Applications et possibilités à venir
- Antennes à patch: explorer comment RT duroid 6010 révolutionne les performances des antennes à patch.
- Systèmes de communications par satellite: discussion des avantages de la RT duroid 6010 dans les applications de communication par satellite.
- Amplificateurs de puissance: mettre en évidence l'impact de RT duroid 6010 sur les conceptions d'amplificateurs de puissance pour améliorer les performances.
- Systèmes d'évitement des collisions des aéronefs: démonstration de la fiabilité et de la stabilité du RT duroid 6010 dans les systèmes d'évitement des collisions des avions.
- Systèmes d'alerte par radar au sol: débat sur les avantages de RT duroid 6010 dans les systèmes d'alerte par radar au sol.
Conclusion:
RT duroid 6010 est devenu un révolutionnaire dans le monde des PCB, offrant des performances, une fiabilité et une flexibilité de conception exceptionnelles.et résistance mécanique, RT duroid 6010 ouvre de nouvelles possibilités pour des applications électroniques avancées.ou maintenir des performances fiables dans des environnements difficilesLa technologie RT duroid 6010 continue de repousser les limites de la technologie des PCB.
