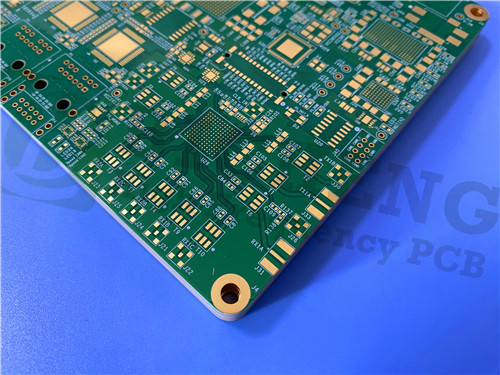

M6 carte de circuit imprimé à haute vitesse PCB à faible perte multicouche à 2 mm d'impédance

Nous sommes heureux de présenter un PCB à haute vitesse avec des laminates Megtron 6 (M6), spécialement conçu pour les applications de communication 5G, radar à ondes millimétriques, serveurs à haute vitesse,et de l'informatique haute performance (HPC)Avec ses propriétés électriques et thermiques exceptionnelles, le stratifié M6 assure des performances supérieures dans la transmission de signaux à haute fréquence, ce qui en fait un choix idéal pour les appareils électroniques avancés.

Caractéristiques clés du Megtron 6 (M6)
Le stratifié M6 se démarque sur le marché en raison de sa combinaison unique de propriétés, ce qui en fait un matériau préféré pour les applications à haute fréquence et à grande vitesse.Voici quelques-unes de ses caractéristiques:

1. Faible perte diélectrique (Df):

Facteur de dissipation: 0,002 à 1 GHz/23°C, 0,0037 à 13 GHz

Il assure une perte de signal minimale, ce qui le rend idéal pour les applications à haute fréquence.

2Constante diélectrique stable (Dk):

Dk: 3,4 à 1 GHz/23°C, 3,34 à 13 GHz

Fournit une transmission de signal cohérente sur une large plage de fréquences.

3Excellente fiabilité thermique:

Valeur de Tg élevée: > 185°C (méthode DSC), 210°C (méthode DMA)

Température de décomposition thermique (Td): 410°C (méthode TGA)

Assure la stabilité dans des conditions de température élevée, ce qui le rend adapté à des environnements exigeants.

4- Faible TEC (coefficient de dilatation thermique):

L'axe X/Y: 16 ppm/°C, l'axe Z: 45 ppm/°C

Réduit le risque de déformation ou de délamination pendant le cycle thermique.

5Compatibilité avec FR-4 Traitement:

Aucun équipement spécial n'est requis, ce qui réduit les coûts de production et simplifie la fabrication.

6. Conformité RoHS et sans halogène:

Répond aux normes environnementales mondiales pour la fabrication verte.

7- Classification de l'inflammabilité: UL 94V-0

Assure la sécurité et la fiabilité dans des environnements à haute température et à fort stress.

Détails de l'empilement de PCB rigides à 16 couches
Le stratifié M6 prend en charge des conceptions de circuits imprimés multicouches de 4 à 30 couches, ce qui le rend adapté aux exigences de circuits complexes.

Couches de cuivre: 35 μm (couches extérieures), 17 μm (couches intérieures)

Matériau de préparation: R-5670 ((G)

Matériau de base: M6 R5775G ((HVLP)

Épaisseur du panneau: 2,0 mm

Finition de surface: or d'immersion au nickel sans électro (ENIG)

Masque de soudure: vert (en haut et en bas)

Écrans de soie: blanc (en haut et en bas)

Épaisseur de revêtement: 25 μm

Trace minimale/Espace: trois quarts de millilitres

Taille minimale du trou: 0,2 mm

Contrôle de l'impédance
Le stratifié M6 assure un contrôle d'impédance précis pour les applications à haute fréquence:

Impédance à extrémité unique:

75Ω (L1, 11,8 mils, couche de référence 4)

50Ω (L1/L16, 5,9 mils, couches de référence 2/15)

Impédance différentielle:

100Ω (L1, 5,9 mils/7,87 mils, couche de référence 2)

100Ω (L10/L12, 3,94 mils/5,9 mils, couches de référence 9/11/13)

Détails de la construction des PCB
Dimensions du panneau: 110 mm x 110 mm (± 0,15 mm)

Poids du cuivre fini: 1 once (couches extérieures), 0,5 once/1 once (couches intérieures)

voie de remplissage: voie remplie et bouclée de 0,2 mm

Test électrique: testé à 100% avant expédition

Norme de qualité: classe IPC-2

Applications typiques
Le stratifié Megtron 6 (M6) R-5775 est largement utilisé dans les industries suivantes:

Communication 5G: antennes à ondes millimétriques, terminaisons frontales RF pour AAU (unité d'antenne active).

Électronique automobile: radar à ondes millimétriques à 77 GHz, ADAS (systèmes d'assistance au conducteur avancés).

Centres de données: cartes mères de serveurs haute vitesse, modules optiques 400G/800G.

Aérospatiale: circuits imprimés à haute fréquence pour les systèmes de communication par satellite et de radar.

Électronique grand public: routeurs Wi-Fi 6E/7, appareils AR/VR.

Pourquoi choisir le PCB Megtron 6 (M6)?
Hautes performances: optimisées pour les applications à haute fréquence et à grande vitesse.

Rentabilité: compatible avec la technologie de traitement FR-4 traditionnelle.

Fiabilité: Les excellentes propriétés thermiques et électriques assurent une stabilité à long terme.

Disponibilité mondiale: prête à être expédiée dans le monde entier

Contactez-nous pour toute question
Si vous cherchez des PCB de haute qualité utilisant le stratifié Megtron 6 (M6), nous sommes là pour vous aider.nous avons l'expertise pour fournir des solutions fiables et rentables.
