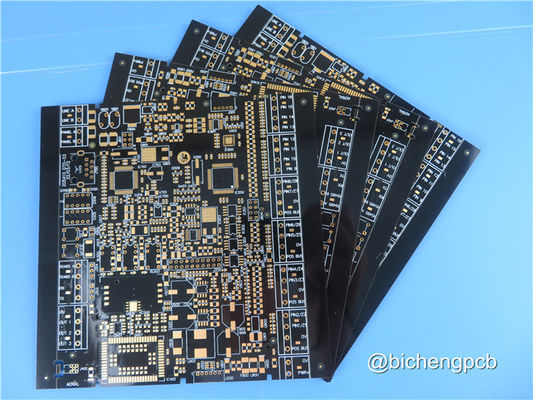

Or d'immersion 4 couches de la carte PCB 0.8mm d'estimation à grande vitesse de l'épaisseur 94V-0

Or d'immersion 4 couches de la carte PCB 0.8mm d'estimation à grande vitesse de l'épaisseur 94V-0

Nombre De Pièces: 1PCS
Emballage Standard: Vide bags+Cartons
Période De Livraison: 8-9 jours ouvrables
Méthode De Paiement: T/T
Capacité D'approvisionnement: 5000PCS par mois
Informations détaillées
Lieu d'origine
LA CHINE
Nom de marque
Bicheng
Certification
UL, ISO9001, IATF16949
Numéro de modèle
BIC-174.V1.0
Matériau de base:
R-5775G
Nombre de couches:
4 couches
Épaisseur des PCB:
0,8mm ±0,1
Taille des PCB:
95 x 96 mm = 1 vers le haut
Masque de soudure:
Noir
Filtres à soie:
Blanc
Poids en cuivre:
La couche intérieure est de 0,5 onces et la couche extérieure est de 1 once.
Finition de surface:
Or par immersion
Mettre en évidence:

Or d'immersion 4 couches de carte PCB

,

carte PCB à grande vitesse d'épaisseur de 0.8mm

,

carte PCB 94V-0 à grande vitesse

Description du produit

Une brève introduction

Ce type de carte de circuit imprimé à 4 couches est construit sur Megtron6 (M6) R-5775G, un matériau à faible perte de vitesse.Les plaquettes sont plaquées de nickel sans électro et d'or par immersion (ENIG)Tous les 50 panneaux sont emballés sous vide pour expédition.



Spécifications du PCB

Taille du PCB 95 x 96 mm = 1 vers le haut
Type de plaque PCB multicouches
Nombre de couches 4 couches
Composants montés à la surface Je suis désolé.
Par des composants perforés Je suis désolé.
REMISSION de couche cuivre ------- 17um ((0,5 oz) + couche de plaque TOP
Prépreg
en cuivre ------- 18um ((0,5 oz)
R-5775G 0,25 mm
en cuivre ------- 18um ((0,5 oz)
Prépreg
cuivre ------- 17um ((0,5 oz) + couche BOT en tôle
La mise en œuvre de l'accord
Trace minimale et espace: 4 mil / 4 mil
Les trous minimaux et maximaux: 0.3 mm / 6.0 mm
Nombre de trous différents: 2
Nombre de trous: 6
Nombre de fentes fraîches: 1
Nombre de coupures internes: Je ne veux pas
Contrôle de l'impédance: Je ne veux pas
Nombre de doigts en or: 0
Matériel du tableau
Époxyde de verre: R-5775G
Foil final extérieur: 10,0 oz
Pour les feuilles finales: 0.5 oz
Hauteur finale du PCB: 00,8 mm ± 0.1
Décapage et revêtement
Finition de surface Or par immersion, 22%
Masque de soudure Appliquer à: Couche supérieure et couche inférieure
Couleur du masque de soudure: Noir
Type de masque à soudure: Le Kuangshun
Contour/coupe Routage
Marquage
Côté de la légende du composant Couche supérieure
Couleur de la légende du composant Blanc
Nom ou logo du fabricant: N/A
VIA Plaqué à travers un trou (PTH), taille minimale 0,3 mm.
Classification de la flammabilité 94V-0
Tolérance à la dimension
Dimension du contour: 0.0059 "
Plaquage des panneaux: 0.0029 "
Tolérance de forage: 0.002 "
Testez Test électrique à 100% avant expédition
Type d'œuvre d'art à fournir fichier électronique, Gerber RS-274-X, PCBDOC etc.
ZONE de service Dans le monde entier.



Or d'immersion 4 couches de la carte PCB 0.8mm d'estimation à grande vitesse de l'épaisseur 94V-0 0



Processus de fabrication de PCB PTH multicouches (par remplissage)

1) Le cisaillement des matières

2) Couche intérieure de film sec

(3) Gravure à la couche intérieure

4) AOI 1

(5) Oxydation noire

(6). Cadre de contour de fraisage

7) Forage de la couche intérieure

(8). PTH 1

(9). Couche intérieure de film sec

(10). Le revêtement de motifs 1

(11) Par voie remplie

(12) Forage à la couche extérieure

(13) PTH 2

(14) Décapage 2

(15). Couche extérieure de film sec

(16) Électro-plaquage de cuivre-étain

(17) Pelletage et gravure

(18) AOI 2

Masque de soudure

(20). Impression à sérigraphie

(21) Finition de surface

(22) Épreuves électriques

(23) Prolie Contouring

(24) RQC

(25) Emballage

(26) Livraison



Or d'immersion 4 couches de la carte PCB 0.8mm d'estimation à grande vitesse de l'épaisseur 94V-0 1



Le principalApplications:

Antenne (radar d'onde millimétrique automobile, station de base)

Équipement d'infrastructure TIC

Appareil de mesure

Super ordinateur



Or d'immersion 4 couches de la carte PCB 0.8mm d'estimation à grande vitesse de l'épaisseur 94V-0 2



Capacité

2500 à 3000 types par mois.



ZONE de service

Amérique du Nord, Océanie, Asie du Sud-Est, Europe orientale, Afrique, Amérique latine, Europe occidentale et méridionale, Europe du Nord, Asie centrale et méridionale, Moyen-Orient.
