Aujourd'hui, nous voulons vous parler d'un matériau thermodurcissable à micro-ondes appelé TMM10 PCB.
Le PCB Rogers TMM10 est un composite polymère céramique thermodurcissable spécialement conçu pour assurer une fiabilité élevée des connexions PTH dans les applications à bande et micro-bande.Il combine les avantages des substrats PTFE et céramiques tout en les dépassant en termes de propriétés mécaniques et de techniques de production..
Plongeons dans les détails en examinant la fiche TMM10.
TMM10 offre une constante diélectrique élevée, avec une valeur de processus Dk de 9.2Cette caractéristique le rend particulièrement utile pour les appareils compacts tels que les filtres et les coupleurs qui nécessitent une taille minimale.
Le facteur de dissipation de TMM10 est impressionnamment faible, mesurant seulement 0,0022 à 10 GHz.
Ensuite, considérons le coefficient thermique de la constante diélectrique, également connu sous le nom de coefficient de température de la constante diélectrique (TCDk).indiquant une excellente stabilité dans des environnements à température variableCette caractéristique le rend idéal pour des applications dans l'électronique automobile et les stations de base 5G où les PCB sont exposés à des changements de température importants.
Le TMM10 démontre une résistivité de volume et de surface favorable.
Avec une température de décomposition (Td) capable de résister à 425 °C (déterminée par analyse thermogravimétrique - TGA), TMM10 assure un processus d'assemblage sûr pendant la fabrication de PCB.
Le coefficient d'expansion thermique du TMM10 dans les directions X, Y et Z est similaire à celui du cuivre, fournissant une résistance à la rampe et au flux froid, préservant ainsi ses propriétés mécaniques.
En tant que carte de gestion thermique, TMM10 présente une conductivité thermique de 0,76 W/m/K.
Pour aller plus loin, le TMM10 a une résistance à la pellicule de cuivre de 5,0 lbs/pouce (0,9 N/mm) après stress thermique.
Sa résistance à la flexion dans la machine et dans les directions transversales est de 13,62 Kpsi, et le module de flexion mesure 1,79 Mpsi.
Pour une épaisseur de 1,27 mm, l'absorption d'humidité du matériau est de 0,09%, tandis qu'elle augmente à 0,2% pour une épaisseur de 3,18 mm.
La gravité spécifique de TMM10 est de 2.77, et sa capacité thermique spécifique est de 0,74 J/g/K.
En outre, le TMM10 est compatible avec les procédés sans plomb.
| TMM10 Valeur typique | ||||||
| Les biens immobiliers | Le numéro TMM10 | Direction | Unités | Condition | Méthode d'essai | |
| Constante diélectrique, εProcessus | 9.20 ± 0.23 | Z | 10 GHz | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 | ||
| Constante diélectrique, εConception | 9.8 | - | - | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation (processus) | 0.0022 | Z | - | 10 GHz | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 | |
| Coefficient thermique de la constante diélectrique | - 38 ans. | - | en ppm/°C | -55°C à 125°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 | |
| Résistance au volume | 2 x 108 | - | Je vous en prie. | - | Pour l'utilisation dans les machines à coudre | |
| Résistance de surface | 4 x 107 | - | Je vous en prie. | - | Pour l'utilisation dans les machines à coudre | |
| Température de décomposition ((Td) | 425 | 425 | °CTGA | - | Pour l'utilisation dans les machines de traitement de l'air | |
| Coefficient de dilatation thermique - X Y Z | 21,21,20 | X, Y, Z | en ppm/°C | 0 à 140 °C | Pour les appareils de traitement des eaux usées, les caractéristiques suivantes doivent être respectées:4.41 | |
| Conductivité thermique | 0.76 | Z | Pour les appareils à moteur électrique | 80 °C | Pour l'utilisation dans les machines à coudre | |
| Résistance à la peeling du cuivre après stress thermique | 5.0 (0,9) | X, Y | Poids/pouce (N/mm) | après soudage flottant 1 oz. EDC | La méthode IPC-TM-650 est utilisée.4.8 | |
| Résistance à la flexion (MD/CMD) | 13.62 | X, Y | KPSI | Une | Pour l'utilisation dans les machines de traitement de l'air | |
| Module de flexion (MD) | 1.79 | X, Y | Le MPSI | Une | Pour l'utilisation dans les machines de traitement de l'air | |
| Absorption de l'humidité | 1.27 mm (0,050") | 0.09 | - | % | D/24/23 | Pour l'utilisation dans les machines de traitement de l'air |
| 3.18 mm (0,125") | 0.2 | |||||
| Gravité spécifique | 2.77 | - | - | Une | Pour les appareils à commande numérique | |
| Capacité thermique spécifique | 0.74 | - | J/g/K | Une | Calculé | |
| Compatible avec les procédés sans plomb | Je suis désolé. | - | - | - | - | |
Maintenant, jetons un coup d'œil à nos capacités de PCB avec le matériau TMM10. Nous offrons des conceptions mono-couche, double-couche, multi-couche, et hybride.
Les PCB TMM10 sont disponibles dans différentes épaisseurs, y compris les options couramment utilisées comme 20 mil, 30 mil, 50 mil et 60 mil. Nous fournissons également des épaisseurs élevées telles que 200 mil, 300 mil, 500 mil,et plus encore.
Notre taille maximale de PCB sur les matériaux à haute fréquence est de 400 mm sur 500 mm, pour accueillir une seule carte ou plusieurs conceptions sur un panneau.
Nous proposons des masques de soudure en vert, noir, bleu, rouge, jaune et autres couleurs en interne.
En ce qui concerne les finitions de surface, nous fournissons de l'or immersion, HASL, de l'argent immersion, de l'étain immersion, OSP, ENEPIG et de l'or pur pour protéger les tampons SMD.
| Matériau de PCB: | Composites en polymères céramiques, hydrocarbures et thermodurcissables |
| Nom: | Le numéro TMM10 |
| Constante diélectrique: | 9.20 ± 0.23 |
| Nombre de couches: | Double couche, multi-couche, PCB hybride |
| Poids en cuivre: | 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur du PCB: | Les émissions de dioxyde de carbone sont des émissions de dioxyde de carbone produites par des procédés chimiques ou chimiques.35 mm), 275mil (6.985mm), 300mil (7.62mm), 500mil (12.70mm) |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, rouge, jaune, etc. |
| Finition de surface: | L'or d'immersion, le HASL, l'argent d'immersion, l'étain d'immersion, le cuivre nu, l'OSP, l'ENEPIG, l'or pur, etc. |

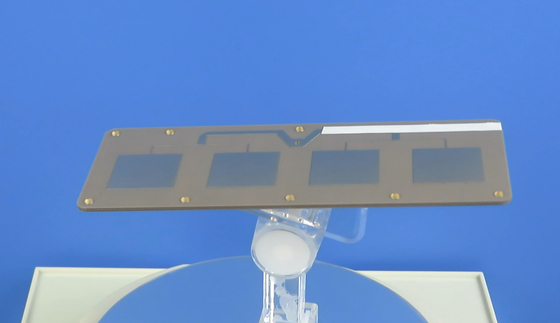

Maintenant, prenons un moment pour apprécier un exemple de PCB TMM10 sur l'écran.Son élégance et sa simplicité le rendent adapté à diverses applications., y compris les amplificateurs et les combinateurs de puissance, les filtres et les couples, les systèmes de communication par satellite, les antennes du système de positionnement global et les antennes à patch.
En conclusion, les matériaux TMM10 sont très résistants aux produits chimiques de traitement, ce qui réduit les dommages pendant le processus de fabrication du circuit.Ils éliminent la nécessité d'un traitement au napthanate de sodium avant le revêtement sans électro et permettent une liaison fiable du fil en raison de leur résine thermodurcissable.
Merci pour votre lecture, et on se voit la prochaine fois!
