Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | Rogers RT/duroïde 6010.2LM | Nombre de couches: | 2-layer |
|---|---|---|---|
| Taille des PCB: | 78 mm x 98 mm = 1 PCS, +/- 0,15 mm | Épaisseur de PCB: | 1.39 mm |
| Poids du cuivre: | couches extérieures de 1 oz (1,4 ml) | Finition de surface: | Or par immersion |
Dans le monde de l'électronique qui évolue rapidement, la recherche de performances exige souvent des matériaux et des technologies innovants.Le PCB 2LM se distingue comme une solution de premier plan pour les ingénieurs et les concepteurs travaillant dans les applications de circuits électroniques et micro-ondes. .
Compréhension RT/duroïde 6010.2LM Laminaux
RT/duroid 6010.2LM est un matériau composite céramique-PTFE réputé pour ses caractéristiques de constante diélectrique élevée et de faible perte.ce stratifié est idéal pour les circuits fonctionnant à des fréquences de bande X et en dessousSes propriétés uniques permettent aux concepteurs de réduire la taille des circuits sans sacrifier les performances, ce qui en fait un atout vital dans les conceptions électroniques modernes.
Principales caractéristiques et spécifications
1. Constante diélectrique élevée (Dk):
Le RT/duroïde 6010.2LM possède une constante diélectrique de 10,2 ± 0,25 à 10 GHz.qui est particulièrement bénéfique dans les appareils électroniques compacts où l'espace est à la prime.
2Facteur de dissipation faible:
Avec un facteur de dissipation de seulement 0,0023 à 10 GHz, ce PCB minimise la perte de signal, garantissant que les signaux haute fréquence maintiennent leur intégrité même sur de plus longues distances.Cette caractéristique est cruciale pour des applications telles que les communications par satellite et les systèmes radar..
3Stabilité thermique:
Le PCB présente une température de décomposition (Td) de 500°C, ce qui lui permet de résister à des conditions de fonctionnement extrêmes.Cette résistance thermique est essentielle pour les applications dans des environnements où les fluctuations de température sont fréquentes.
4Résistance à l'humidité:
Avec un taux d'absorption de l'humidité de seulement 0,01%, le RT/duroïde 6010.2LM réduit considérablement le risque de perte électrique due à l'humidité.Cette caractéristique est particulièrement importante dans les environnements extérieurs ou à forte humidité, où l'humidité peut compromettre les performances du circuit.
5Expansion thermique contrôlée:
Le PCB présente de faibles coefficients de dilatation thermique (CTE) de 24 ppm/°C dans les directions X et Y et de 47 ppm/°C dans la direction Z.Cette propriété assure un revêtement fiable à travers les trous et minimise le risque de délamination dans les panneaux multicouches.
| NT1 valeur moyenne | |||||
| Propriété | NT1département d'État | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique,ε procédé | 10.2 ± 0.25 | Z | 10 GHz ou 23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrées | |
| Constante diélectrique | 10.7 | Z | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation,tanδ | 0.0023 | Z | 10 GHz/A | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| Coefficient thermique de ε | - 425 | Z | en ppm/°C | -50°C à 170°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Résistance au volume | 5 x 105 | Je vous en prie. | Une | IPC 2.5.17.1 | |
| Résistance de surface | 5 x 106 | Je vous en prie. | Une | IPC 2.5.17.1 | |
| Propriétés de traction | ASTM D638 (0,1/min. taux de déformation) | ||||
| Module de Young | 931 ((135) 559 ((81) | X et Y | MPa (kpsi) | Une | |
| Le stress suprême | 17(2.4) 13(1.9) | X et Y | MPa (kpsi) | Une | |
| La dernière souche | 9 à 15 7 à 14 | X et Y | % | Une | |
| Propriétés de compression | ASTM D695 (taux de déformation 0,05/min) | ||||
| Module de Young | 2144 (311) | Z | MPa (kpsi) | Une | |
| Le stress suprême | 47 (6.9) | Z | MPa (kpsi) | Une | |
| La dernière souche | 25 | Z | % | ||
| Module de flexion | 4364 (633) 3751 (544) | X | MPa (kpsi) | Une | Pour l'utilisation dans les machines de traitement de l'air |
| Le stress suprême | 36 (5.2) 32 (4.4) | X et Y | MPa (kpsi) | Une | |
| Déformation sous charge | 0Un.261.3 | Z Z | % | 24 heures / 50°C / 7MPa 24 heures / 150°C / 7MPa | Pour l'utilisation dans les machines à coudre |
| Absorption de l'humidité | 0.01 | % | D48/50°C 0,050" ((1,27 mm) d'épaisseur | IPC-TM-650 2. le produit doit être présenté à l'hôpital.6.2.1 | |
| Conductivité thermique | 0.86 | Pour les appareils électroniques | 80°C | Pour l'utilisation dans les machines de traitement de l'air | |
| Coefficient de dilatation thermique | 24 24 47 |
X Y Z |
en ppm/°C | 23°C/50% de RH | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41 |
| Td | 500 | °C TGA | Pour l'utilisation dans les machines de traitement de l'air | ||
| Densité | 3.1 | g/cm3 | Pour les appareils à commande numérique | ||
| Température spécifique | 1.00(0.239) | j/g/k (BTU/ib/OF) |
Calculé | ||
| Peau de cuivre | 12.3 (2.1) | Plie (N/mm) | après flottation de soudure | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8 | |
| Intégrabilité | V-0 | Les produits | |||
| Compatible avec les procédés sans plomb | - Oui, oui. | ||||

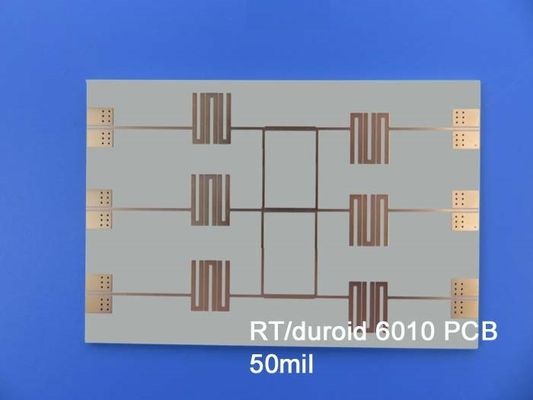

Détails de la construction
Le PCB RT/duroïde 6010.2LM est méticuleusement construit selon les spécifications suivantes:
- Encastrement: PCB rigide à deux couches
- Couches de cuivre: chaque couche de cuivre a une épaisseur de 35 μm et offre une conductivité robuste.
- Matériau de base: le noyau RT/duroïde 6010.2LM de 1,27 mm (50 mil) forme le cœur du PCB, fournissant les propriétés diélectriques essentielles.
- Spécifications des traces et des trous: la trace/espace minimale est de 5/6 millimètres et la taille minimale du trou est de 0,4 mm, ce qui permet des conceptions complexes.
- Finition de surface: la finition dorée par immersion améliore la soudurabilité et offre une excellente protection contre l'oxydation.
Assurance qualité
La qualité est primordiale dans la fabrication de PCB, et le PCB RT/duroïde 6010.2LM respecte les normes IPC-Classe 2.assurer la fiabilité et les performances dans les applications critiques.
Avantages de l'utilisation de PCB RT/duroïde 6010.2LM
1.Réduction de la taille du circuit:La constante diélectrique élevée permet aux concepteurs de créer des circuits plus petits et plus efficaces, ce qui est particulièrement avantageux dans les appareils compacts modernes.
2.Performance à faible perte:Le faible facteur de dissipation assure que les signaux sont transmis avec une perte minimale,essentiel pour maintenir l'intégrité des signaux haute fréquence dans des applications telles que les amplificateurs de puissance et les communications par satellite.
3.Fiabilité dans des environnements difficiles:Avec une faible absorption d'humidité et une grande stabilité thermique, ce PCB peut fonctionner de manière fiable dans une variété d'environnements difficiles, ce qui le rend approprié pour des applications dans l'aviation, les télécommunications,et la défense.
4.Performance du circuit répétable:Un contrôle strict de la constante diélectrique et de l'épaisseur se traduit par des performances constantes sur plusieurs cartes, un facteur essentiel pour la production de masse.
| Matériau du PCB: | Composite céramique-PTFE |
| Désignateur: | NT1droid |
| Constante diélectrique: | 10.2 ± 0,25 (processus); 10.7 (conception) |
| Nombre de couches: | 1 couche, 2 couches |
| Poids en cuivre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur diélectrique: | 10 mil (0,254 mm), 25 mil (0,635 mm), 50 mil (1,27 mm), 75 mil (1,90 mm) ou plus |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: | Le cuivre nu, le HASL, l'ENIG, l'étain immersion, l'argent immersion, le OSP. |
Applications typiques
La polyvalence du PCB RT/duroïde 6010.2LM le rend adapté à un large éventail d'applications, notamment:
- Antennes patch: idéales pour les systèmes de communication sans fil où l'espace et l'efficacité sont essentiels.
- Systèmes de communication par satellite: ses caractéristiques de faible perte améliorent l'intégrité du signal sur de longues distances.
- Amplificateurs de puissance: conçus pour gérer les signaux haute fréquence avec une perte minimale, ce qui les rend adaptés aux applications RF.
- Systèmes d'évitement des collisions des aéronefs: la fiabilité et les performances sont cruciales dans les applications aérospatiales, où la sécurité est primordiale.
- Systèmes d'alerte radar au sol: la haute stabilité thermique et la faible absorption d'humidité des PCB contribuent à une performance efficace des systèmes radar.
Conclusion
Le PCB RT/duroïde 6010.2LM représente une avancée significative dans la technologie des PCB, offrant une combinaison unique de constante diélectrique élevée, de faible perte et de robuste stabilité thermique.Avec sa construction méticuleuse et son assurance qualité rigoureuseSi vous élaborez des systèmes de communication par satellite ou des technologies radar avancées, le RT/duroïde 6010 est un excellent outil pour vous.Le PCB 2LM est un composant essentiel pour obtenir des performances et une fiabilité optimales.
Explorez les possibilités avec RT/duroid 6010.2LM et élèvez vos conceptions à de nouveaux sommets!
