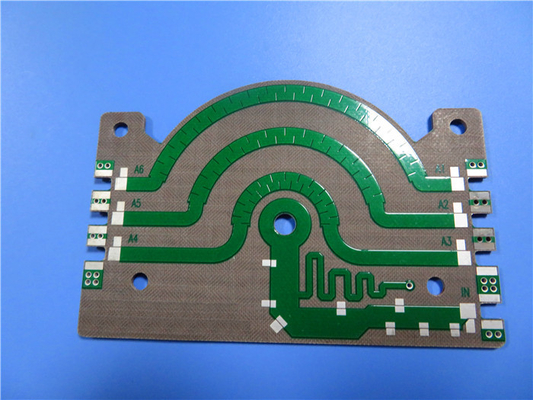

10mil TLY-5Z PCB à 2 couches d'immersion en or IPC-Classe-2

10mil TLY-5Z PCB à 2 couches d'immersion en or IPC-Classe-2

Nombre De Pièces: 1 pièces
Prix: USD9.99-99.99/PCS
Emballage Standard: Sacs à vide + cartons
Période De Livraison: 8 à 9 jours ouvrables
Méthode De Paiement: T/T
Capacité D'approvisionnement: 5000 pièces par mois
Informations détaillées
Lieu d'origine
Chine
Nom de marque
Bicheng
Certification
UL, ISO9001, IATF16949
Matériel:
TLY-5Z
Nombre de couches:
2-layer
Taille des PCB:
900,17 mm x 41,36 mm = 1 PCS, +/- 0,15 mm
Épaisseur de PCB:
00,3 mm
Poids du cuivre:
couches extérieures de 1 oz (1,4 ml)
Finition de surface:
Or par immersion
Mettre en évidence:

10 millilitres de PCB en or par immersion

,

PCB d'or à immersion de classe IPC-2

Description du produit

Dans le paysage concurrentiel de l'ingénierie aérospatiale, le besoin de matériaux innovants, légers et thermiquement stables est plus critique que jamais.spécialement conçus pour répondre aux exigences exigeantes des applications hautes performancesCet article examine les principales caractéristiques, avantages et applications du PCB TLY-5Z, en soulignant pourquoi il est un choix essentiel pour les ingénieurs et les fabricants.



Introduction aux stratifiés TLY-5Z

Le PCB TLY-5Z est construit à partir de composites PTFE remplis de verre renforcés de fibre de verre tissée.ce qui le rend idéal pour les composants aérospatiaux où les économies de poids sont cruciales.



Principales propriétés du PCB TLY-5Z

Le TLY-5Z possède des spécifications impressionnantes qui le distinguent dans l'industrie:



- Constante diélectrique (Dk): 2,20 ± 0,04 à 1,9 GHz et 10 GHz, assurant une perte de signal minimale.


- Facteur de dissipation (Df): 0,001 à 1,9 GHz et 0,0015 à 10 GHz, améliorant l'efficacité énergétique.


- Stabilité thermique: avec un coefficient thermique de constante diélectrique (TcDK) de -72 ppm/°C sur une plage de température de -55°C à 150°C, il offre des performances fiables dans des conditions extrêmes.


- Absorption de l'humidité: à seulement 0,03%, l'absorption de l'humidité est minimale, assurant une durabilité dans des environnements humides.


- Voltage de rupture diélectrique: 45 kV, assurant la sécurité et la fiabilité.



Les biens immobiliers Méthode d'essai Unité Valeur Unité Valeur
Dk @ 1,9 GHz IPC-650 2.5.5.5.1 Mod.   2.20 +/- 0.04   2.20 +/- 0.04
Df @ 1,9 GHz IPC-650 2.5.5.5.1 Mod.   0.001   0.001
Df @ 10 GHz IPC-650 2.5.5.5.1 Mod.   0.0015   0.0015
Tc(D)K (-55 à 150°C) IPC-650 2.5.5.6 mod. en ppm/°C - 72 ans. en ppm/°C - 72 ans.
Voltage de rupture diélectrique IPC-650 2.5.6 KV 45 KV 45
Résistance diélectrique IPC-650 2.5.6.2 V/mil 770 V/mm 30,315
Absorption de l'humidité IPC-650 2.6.2.1 % 0.03 % 0.03
Résistance à l'écaillage (1 once de cuivre) IPC-650 2.4.8 Pounds/pouces 7 N/mm 1.3
Résistance au volume IPC-650 2.5.17.1 Mohms/cm 10^9 Mohms/cm 10^9
Résistance de surface IPC-650 2.5.17.1 Je vous en prie. 10^8 Je vous en prie. 10^8
Résistance à la traction (MD) IPC-650 2.4.18.3 PSI 9137 N/mm2 63
Résistance à la traction (CD) IPC-650 2.4.18.3 PSI 9572 N/mm2 66
Module de traction IPC-650 2.4.18.3 PSI 182,748 N/mm2 1260
Module de tension (CD) IPC-650 2.4.18.3 PSI 165,344 N/mm2 1140
L'allongement (MD) IPC-650 2.4.18.3 % 6 % 6
L'allongement (CD) IPC-650 2.4.18.3 % 6.9 % 6.9
Résistance à la souplesse (MD) Pour l'utilisation dans les machines de traitement de l'air PSI 10,300 N/mm2 71
Résistance à la souplesse (CD) Pour l'utilisation dans les machines de traitement de l'air PSI 11,600 N/mm2 80
Module flexible (MD) Pour l'utilisation dans les machines de traitement de l'air PSI 377,100 N/mm2 2600
Module flexible (CD) Pour l'utilisation dans les machines de traitement de l'air PSI 432,213 N/mm2 2980
Stabilité dimensionnelle (MD) IPC-650 2.4.39 (cuit au four) % (10 millions) - Je ne sais pas.05 % (30 millions) - Je ne sais pas.05
Stabilité dimensionnelle (CD) IPC-650 2.4.39 (cuit au four) % (10 millions) - Je ne sais pas.17 % (30 millions) - Je ne sais pas.11
Stabilité dimensionnelle (MD) IPC-650 2.4.39 (stress) % (10 millions) - Je ne sais pas.07 % (30 millions) - Je ne sais pas.07
Stabilité dimensionnelle (CD) IPC-650 2.4.39 (stress) % (10 millions) - Je ne sais pas.22 % (30 millions) - Je ne sais pas.14
Densité (gravité spécifique) IPC-650 2.3.5 g/cm3 1.92 g/cm3 1.92
Température spécifique IPC-650 2.4.50 J/g°C 0.95 J/g°C 0.95
Conductivité thermique IPC-650 2.4.50 R/M*K 0.2 R/M*K 0.2
L'exposition à l'émission de CO2 doit être maintenue à une température de température de l'air comprise entre 50 °C et 150 °C. IPC-650 2.4.41 ppm/oC 30 à 40 ppm/oC 30 à 40
CTE (z) (50 à 150°C) IPC-650 2.4.41 ppm/oC 130 ppm/oC 130
Dureté Pour les appareils à commande numérique, le numéro de série de l'appareil est le numéro de série de l'appareil. - 68 - 68
Classification de la flammabilité UL-94 L'utilisation de l'équipement   V-0   V-0



Les avantages de choisir TLY-5Z pour vos projets

Le PCB TLY-5Z offre des avantages importants, notamment:



CTE à bas axe Z

Le faible coefficient d'expansion thermique (CTE) sur l'axe Z de 130 ppm/°C minimise les contraintes liées à l'expansion sur les trous enduits, ce qui est crucial pour maintenir des connexions électriques fiables.



Conception légère

Avec une densité de 1,92 g/cm3, le TLY-5Z est exceptionnellement léger, ce qui le rend idéal pour les applications aérospatiales où chaque gramme compte.



Excellentes propriétés mécaniques

Le TLY-5Z présente une résistance mécanique impressionnante, avec des résistances à la traction de 9 137 psi (MD) et 9 572 psi (CD).



Détails de construction: ce qui distingue TLY-5Z



Ce PCB rigide à deux couches présente:


- Couche de cuivre 1: 35 μm
- TLY-5Z Couche: 0,254 mm (10 mil)
- Couche de cuivre 2: 35 μm



Avec des dimensions de 90,17 mm x 41,36 mm, ce PCB est conçu pour la précision, supportant une trace/espace minimale de 5/6 mils et une taille de trou minimale de 0,2 mm.Chaque panneau est soumis à un test électrique à 100% avant expédition, assurant la qualité et la fiabilité.



Matériau du PCB: Composites en céramique, en PTFE et en fibre de verre tissée
Nom: Le TLY-5Z
Constante diélectrique: 2.20 +/- 0,04 (1,9 GHz)
Facteur de dissipation 0.0015 (10 GHz)
Nombre de couches: PCB à double face, PCB multicouche, PCB hybride
Poids en cuivre: 0.5 oz (17 μm), 1 oz (35 μm)
Épaisseur du stratifié: 10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm)
Taille des PCB: ≤ 400 mm x 500 mm
Masque de soudure: Vert, noir, bleu, jaune, rouge, etc.
Finition de surface: Le cuivre nu, le HASL, l'ENIG, l'argent immersion, l'étain immersion, l'OSP, l'or pur plaqué, etc.



10mil TLY-5Z PCB à 2 couches d'immersion en or IPC-Classe-2 0



Applications dans l'aérospatiale et au-delà

Le PCB TLY-5Z est particulièrement adapté pour:


- Composants aérospatiaux: ses propriétés légères et thermiquement stables le rendent idéal pour les systèmes aéronautiques où la fiabilité est essentielle.


- Antennes à faible poids: idéales pour les antennes qui doivent fonctionner sous des contraintes de poids strictes.


- Composants passifs RF: le faible facteur de dissipation améliore les performances, assurant l'intégrité du signal.



Conclusion: Perspectives futures de la technologie TLY-5Z pour les PCB

Alors que l'industrie aérospatiale continue d'évoluer, le PCB TLY-5Z représente une avancée significative dans les solutions légères et thermiquement stables.combiné à une construction robuste et à des prix compétitifs, en font un outil indispensable pour les ingénieurs et les fabricants.



Découvrez l'équilibre parfait entre poids et résistance avec le PCB TLY-5Z et élevez vos projets à de nouveaux sommets.



10mil TLY-5Z PCB à 2 couches d'immersion en or IPC-Classe-2 1

produits
DéTAILS DES PRODUITS
10mil TLY-5Z PCB à 2 couches d'immersion en or IPC-Classe-2
Nombre De Pièces: 1 pièces
Prix: USD9.99-99.99/PCS
Emballage Standard: Sacs à vide + cartons
Période De Livraison: 8 à 9 jours ouvrables
Méthode De Paiement: T/T
Capacité D'approvisionnement: 5000 pièces par mois
Informations détaillées
Lieu d'origine
Chine
Nom de marque
Bicheng
Certification
UL, ISO9001, IATF16949
Matériel:
TLY-5Z
Nombre de couches:
2-layer
Taille des PCB:
900,17 mm x 41,36 mm = 1 PCS, +/- 0,15 mm
Épaisseur de PCB:
00,3 mm
Poids du cuivre:
couches extérieures de 1 oz (1,4 ml)
Finition de surface:
Or par immersion
Quantité de commande min:
1 pièces
Prix:
USD9.99-99.99/PCS
Détails d'emballage:
Sacs à vide + cartons
Délai de livraison:
8 à 9 jours ouvrables
Conditions de paiement:
T/T
Capacité d'approvisionnement:
5000 pièces par mois
Mettre en évidence

10 millilitres de PCB en or par immersion

,

PCB d'or à immersion de classe IPC-2

Description du produit

Dans le paysage concurrentiel de l'ingénierie aérospatiale, le besoin de matériaux innovants, légers et thermiquement stables est plus critique que jamais.spécialement conçus pour répondre aux exigences exigeantes des applications hautes performancesCet article examine les principales caractéristiques, avantages et applications du PCB TLY-5Z, en soulignant pourquoi il est un choix essentiel pour les ingénieurs et les fabricants.



Introduction aux stratifiés TLY-5Z

Le PCB TLY-5Z est construit à partir de composites PTFE remplis de verre renforcés de fibre de verre tissée.ce qui le rend idéal pour les composants aérospatiaux où les économies de poids sont cruciales.



Principales propriétés du PCB TLY-5Z

Le TLY-5Z possède des spécifications impressionnantes qui le distinguent dans l'industrie:



- Constante diélectrique (Dk): 2,20 ± 0,04 à 1,9 GHz et 10 GHz, assurant une perte de signal minimale.


- Facteur de dissipation (Df): 0,001 à 1,9 GHz et 0,0015 à 10 GHz, améliorant l'efficacité énergétique.


- Stabilité thermique: avec un coefficient thermique de constante diélectrique (TcDK) de -72 ppm/°C sur une plage de température de -55°C à 150°C, il offre des performances fiables dans des conditions extrêmes.


- Absorption de l'humidité: à seulement 0,03%, l'absorption de l'humidité est minimale, assurant une durabilité dans des environnements humides.


- Voltage de rupture diélectrique: 45 kV, assurant la sécurité et la fiabilité.



Les biens immobiliers Méthode d'essai Unité Valeur Unité Valeur
Dk @ 1,9 GHz IPC-650 2.5.5.5.1 Mod.   2.20 +/- 0.04   2.20 +/- 0.04
Df @ 1,9 GHz IPC-650 2.5.5.5.1 Mod.   0.001   0.001
Df @ 10 GHz IPC-650 2.5.5.5.1 Mod.   0.0015   0.0015
Tc(D)K (-55 à 150°C) IPC-650 2.5.5.6 mod. en ppm/°C - 72 ans. en ppm/°C - 72 ans.
Voltage de rupture diélectrique IPC-650 2.5.6 KV 45 KV 45
Résistance diélectrique IPC-650 2.5.6.2 V/mil 770 V/mm 30,315
Absorption de l'humidité IPC-650 2.6.2.1 % 0.03 % 0.03
Résistance à l'écaillage (1 once de cuivre) IPC-650 2.4.8 Pounds/pouces 7 N/mm 1.3
Résistance au volume IPC-650 2.5.17.1 Mohms/cm 10^9 Mohms/cm 10^9
Résistance de surface IPC-650 2.5.17.1 Je vous en prie. 10^8 Je vous en prie. 10^8
Résistance à la traction (MD) IPC-650 2.4.18.3 PSI 9137 N/mm2 63
Résistance à la traction (CD) IPC-650 2.4.18.3 PSI 9572 N/mm2 66
Module de traction IPC-650 2.4.18.3 PSI 182,748 N/mm2 1260
Module de tension (CD) IPC-650 2.4.18.3 PSI 165,344 N/mm2 1140
L'allongement (MD) IPC-650 2.4.18.3 % 6 % 6
L'allongement (CD) IPC-650 2.4.18.3 % 6.9 % 6.9
Résistance à la souplesse (MD) Pour l'utilisation dans les machines de traitement de l'air PSI 10,300 N/mm2 71
Résistance à la souplesse (CD) Pour l'utilisation dans les machines de traitement de l'air PSI 11,600 N/mm2 80
Module flexible (MD) Pour l'utilisation dans les machines de traitement de l'air PSI 377,100 N/mm2 2600
Module flexible (CD) Pour l'utilisation dans les machines de traitement de l'air PSI 432,213 N/mm2 2980
Stabilité dimensionnelle (MD) IPC-650 2.4.39 (cuit au four) % (10 millions) - Je ne sais pas.05 % (30 millions) - Je ne sais pas.05
Stabilité dimensionnelle (CD) IPC-650 2.4.39 (cuit au four) % (10 millions) - Je ne sais pas.17 % (30 millions) - Je ne sais pas.11
Stabilité dimensionnelle (MD) IPC-650 2.4.39 (stress) % (10 millions) - Je ne sais pas.07 % (30 millions) - Je ne sais pas.07
Stabilité dimensionnelle (CD) IPC-650 2.4.39 (stress) % (10 millions) - Je ne sais pas.22 % (30 millions) - Je ne sais pas.14
Densité (gravité spécifique) IPC-650 2.3.5 g/cm3 1.92 g/cm3 1.92
Température spécifique IPC-650 2.4.50 J/g°C 0.95 J/g°C 0.95
Conductivité thermique IPC-650 2.4.50 R/M*K 0.2 R/M*K 0.2
L'exposition à l'émission de CO2 doit être maintenue à une température de température de l'air comprise entre 50 °C et 150 °C. IPC-650 2.4.41 ppm/oC 30 à 40 ppm/oC 30 à 40
CTE (z) (50 à 150°C) IPC-650 2.4.41 ppm/oC 130 ppm/oC 130
Dureté Pour les appareils à commande numérique, le numéro de série de l'appareil est le numéro de série de l'appareil. - 68 - 68
Classification de la flammabilité UL-94 L'utilisation de l'équipement   V-0   V-0



Les avantages de choisir TLY-5Z pour vos projets

Le PCB TLY-5Z offre des avantages importants, notamment:



CTE à bas axe Z

Le faible coefficient d'expansion thermique (CTE) sur l'axe Z de 130 ppm/°C minimise les contraintes liées à l'expansion sur les trous enduits, ce qui est crucial pour maintenir des connexions électriques fiables.



Conception légère

Avec une densité de 1,92 g/cm3, le TLY-5Z est exceptionnellement léger, ce qui le rend idéal pour les applications aérospatiales où chaque gramme compte.



Excellentes propriétés mécaniques

Le TLY-5Z présente une résistance mécanique impressionnante, avec des résistances à la traction de 9 137 psi (MD) et 9 572 psi (CD).



Détails de construction: ce qui distingue TLY-5Z



Ce PCB rigide à deux couches présente:


- Couche de cuivre 1: 35 μm
- TLY-5Z Couche: 0,254 mm (10 mil)
- Couche de cuivre 2: 35 μm



Avec des dimensions de 90,17 mm x 41,36 mm, ce PCB est conçu pour la précision, supportant une trace/espace minimale de 5/6 mils et une taille de trou minimale de 0,2 mm.Chaque panneau est soumis à un test électrique à 100% avant expédition, assurant la qualité et la fiabilité.



Matériau du PCB: Composites en céramique, en PTFE et en fibre de verre tissée
Nom: Le TLY-5Z
Constante diélectrique: 2.20 +/- 0,04 (1,9 GHz)
Facteur de dissipation 0.0015 (10 GHz)
Nombre de couches: PCB à double face, PCB multicouche, PCB hybride
Poids en cuivre: 0.5 oz (17 μm), 1 oz (35 μm)
Épaisseur du stratifié: 10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm)
Taille des PCB: ≤ 400 mm x 500 mm
Masque de soudure: Vert, noir, bleu, jaune, rouge, etc.
Finition de surface: Le cuivre nu, le HASL, l'ENIG, l'argent immersion, l'étain immersion, l'OSP, l'or pur plaqué, etc.



10mil TLY-5Z PCB à 2 couches d'immersion en or IPC-Classe-2 0



Applications dans l'aérospatiale et au-delà

Le PCB TLY-5Z est particulièrement adapté pour:


- Composants aérospatiaux: ses propriétés légères et thermiquement stables le rendent idéal pour les systèmes aéronautiques où la fiabilité est essentielle.


- Antennes à faible poids: idéales pour les antennes qui doivent fonctionner sous des contraintes de poids strictes.


- Composants passifs RF: le faible facteur de dissipation améliore les performances, assurant l'intégrité du signal.



Conclusion: Perspectives futures de la technologie TLY-5Z pour les PCB

Alors que l'industrie aérospatiale continue d'évoluer, le PCB TLY-5Z représente une avancée significative dans les solutions légères et thermiquement stables.combiné à une construction robuste et à des prix compétitifs, en font un outil indispensable pour les ingénieurs et les fabricants.



Découvrez l'équilibre parfait entre poids et résistance avec le PCB TLY-5Z et élevez vos projets à de nouveaux sommets.



10mil TLY-5Z PCB à 2 couches d'immersion en or IPC-Classe-2 1
