Le tableau de circuits imprimés à double face RF-35 30 mil immersion or fini

Double Sided RF-35 PCB 30 Mil Immersion Gold Finished Pcb Board
Double Sided RF-35 PCB 30 Mil Immersion Gold Finished Pcb Board Double Sided RF-35 PCB 30 Mil Immersion Gold Finished Pcb Board

Image Grand :  Le tableau de circuits imprimés à double face RF-35 30 mil immersion or fini

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: Bicheng
Certification: UL, ISO9001, IATF16949
Conditions de paiement et expédition:
Quantité de commande min: 1 pièces
Prix: USD9.99-99.99/PCS
Détails d'emballage: Sacs à vide + cartons
Délai de livraison: 8 à 9 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 5000 pièces par mois
Description de produit détaillée
Matériel: RF-35 Nombre de couches: 2-layer
Taille des PCB: 30.6 mm x 29.45 mm = 1 PCS, +/- 0,15 mm Épaisseur de PCB: 30 millions
Poids du cuivre: couches extérieures de 1 oz (1,4 ml) Finition de surface: Or par immersion
Mettre en évidence:

30 millimètres de plaque de circuit imprimé en or

,

double face en or

À mesure que la technologie progresse, la demande de cartes de circuits imprimés (PCB) hautes performances continue de croître, en particulier dans les domaines des applications micro-ondes et radiofréquences (RF). Le nouveau PCB RF-35 de Taconic représente un bond en avant significatif dans ce secteur, offrant une combinaison unique d'abordabilité, de performances et de fiabilité. Dans cet article, nous explorerons les caractéristiques, les avantages, les spécifications techniques et les applications du PCB RF-35, offrant ainsi une compréhension complète des raisons pour lesquelles il constitue le choix idéal pour les ingénieurs et les fabricants.



Introduction au PCB RF-35

Le PCB RF-35 est un stratifié organique-céramique qui appartient à la famille de produits ORCER de Taconic. Il est construit à l’aide d’un renfort en verre tissé, une technique qui améliore la résistance mécanique et la stabilité thermique du matériau. L'expertise de Taconic en matière de technologie de remplissage céramique et de fibre de verre revêtue de PTFE culmine dans le RF-35, ce qui en fait une solution robuste pour diverses applications RF.



Pourquoi choisir le RF-35 ?

Le PCB RF-35 est particulièrement adapté aux applications commerciales à faible coût et à volume élevé. Ses propriétés exceptionnelles en font une option attrayante pour les fabricants recherchant des performances fiables sans les coûts élevés associés aux matériaux traditionnels. Les principaux avantages incluent une excellente résistance au pelage, une absorption d'humidité ultra faible et un faible facteur de dissipation, qui contribuent tous à ses performances supérieures dans les environnements exigeants.



Propriété Méthode d'essai Unité Valeur Unité Valeur
Constante diélectrique à 1,9 GHz IPC-TM 650 2.5.5   3.5   3.5
Facteur de dissipation à 1,9 GHz IPC-TM 650 2.5.5   0,0018   0,0018
Absorption d'humidité (0,060") IPC-TM 650 2.6.2.1 % 0,02 % 0,02
Résistance au pelage (1/2 oz de cuivre) IPC-TM 650 2.4.8 lb/pouce linéaire >8.0 N/mm >1,5
Résistance au pelage (1 oz de cuivre) IPC-TM 650 2.4.8 lb/pouce linéaire >10,0 N/mm >1,8
Panne diélectrique IPC-TM 650 2.5.6 kV 41 kV 41
Résistivité volumique IPC-TM 650 2.5.17.1 Mohms/cm 1,26 x 109 Mohms/cm 1,26 x 109
Résistivité superficielle IPC-TM 650 2.5.17.1 Mohm 1,46 x 108 Mohm 1,46 x 108
Résistance à l'arc CIBTM 650 2.5.1 secondes >180 secondes >180
Résistance à la flexion dans le sens de la longueur ASTM D 790 psi >22 000 N/mm2 >152
Résistance à la flexion transversale ASTM D 790 psi >18 000 N/mm2 >124
Conductivité thermique ASTM F 433 F/m/K 0,24 F/m/K 0,24
Résistance à la traction dans le sens de la longueur ASTM D 638 psi 27 000 N/mm2 187
Résistance à la traction transversale ASTM D 638 psi 21 000 N/mm2 145
Stabilité dimensionnelle dans le sens de la longueur IPC-TM 650 2.4.39 dans/dans 0,00004 mm/mm 0,00004
Stabilité dimensionnelle transversale IPC-TM 650 2.4.39 dans/dans -0,0001 mm/mm -0,0001
xy CTE ASTM D 3386 (TMA) ppm/°C 19-24 ppm/°C 19-24
z CTE ASTM D 3386 (TMA) ppm/°C 64 ppm/°C 64
Inflammabilité UL-94   V-0   V-0
Dureté Échelle Rockwell M   34   34



Principales caractéristiques et avantages



Propriétés diélectriques

Au cœur des performances du RF-35 se trouvent ses impressionnantes propriétés diélectriques. Avec une constante diélectrique de 3,5 à 1,9 GHz et un facteur de dissipation de seulement 0,0018, le RF-35 minimise la perte de signal et garantit des performances constantes sur une large gamme de fréquences. Ces propriétés sont cruciales pour les applications où l'intégrité du signal est primordiale.



Stabilité mécanique et thermique

Le PCB RF-35 présente un claquage diélectrique de 41 kV, démontrant sa capacité à résister aux applications haute tension. De plus, ses faibles coefficients de dilatation thermique (CTE) — 19 ppm/°C dans la direction X, 24 ppm/°C dans la direction Y et 64 ppm/°C dans la direction Z — garantissent la stabilité dimensionnelle pendant les cycles thermiques. Cette stabilité est essentielle pour maintenir l’intégrité des circuits dans des environnements soumis à des fluctuations de température.



Inflammabilité et sécurité

Avec un indice d'inflammabilité UL-94 V0, le PCB RF-35 répond à des normes de sécurité strictes, ce qui le rend adapté à une large gamme d'applications. Cette notation est particulièrement importante dans les secteurs où la sécurité est une préoccupation majeure, comme les télécommunications et l'automobile.



Faible coût et haute performance

Le PCB RF-35 est conçu pour une production en grand volume, permettant aux fabricants de maintenir des coûts faibles tout en conservant des performances élevées. Son excellente résistance au pelage pour les couches de cuivre de 1/2 once et 1 once facilite les retouches, un avantage significatif dans les environnements de production où des modifications peuvent être nécessaires.



Résistance à l'humidité

Le taux d'absorption d'humidité ultra faible du PCB RF-35 améliore sa fiabilité dans les environnements humides. Cette caractéristique est vitale pour les applications en extérieur ou dans des environnements à forte humidité, où l'humidité peut compromettre les performances.

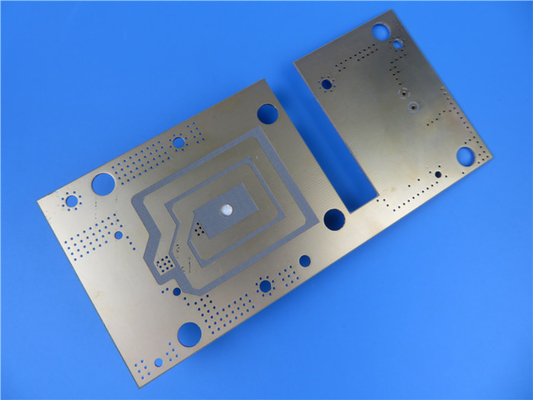

Le tableau de circuits imprimés à double face RF-35 30 mil immersion or fini 0



Spécifications techniques

Comprendre les spécifications techniques de ce PCB RF-35 est essentiel pour les ingénieurs cherchant à l'intégrer dans leurs conceptions. Voici les spécifications critiques :



- Empilage de PCB : PCB rigide à 2 couches
- Couche de cuivre 1 : 35 μm
- Noyau RF-35 : 30 mil (0,762 mm)
- Couche de cuivre 2 : 35 μm
-Dimensions de la carte : 30,6 mm x 29,45 mm, +/- 0,15 mm
- Trace/espace minimum : 4/4 mils
- Taille minimale du trou : 0,4 mm
- Épaisseur du panneau fini : 0,8 mm
- Poids du cuivre fini : 1 oz (1,4 mils) sur les couches extérieures
- Épaisseur du placage via : 25 μm
- Finition de surface : Or par immersion
- Sérigraphie : Dessus : Blanc ; En bas : Aucun
- Masque de soudure : Haut : Bleu ; En bas : Aucun
- Assurance qualité : tests électriques à 100 % avant expédition
- Norme de qualité : IPC-Class-2



Domaines d'application

La polyvalence du PCB RF-35 le rend adapté à un large éventail d'applications, notamment :

- Amplificateurs de puissance : performances fiables pour amplifier les signaux tout en minimisant la distorsion.
- Filtres et coupleurs : Indispensables pour le traitement du signal et la gestion des gammes de fréquences.
- Composants passifs : Idéal pour les applications nécessitant des performances stables et cohérentes.



Conclusion

Le PCB RF-35 témoigne de l'engagement de Taconic en faveur de l'innovation et de la qualité sur le marché des PCB. Sa combinaison de faible coût, de hautes performances et de fiabilité exceptionnelle en fait un choix exceptionnel pour les ingénieurs et les fabricants des secteurs des micro-ondes et des RF. En sélectionnant le RF-35, vous n'achetez pas seulement un PCB ; vous investissez dans une solution qui rehaussera vos conceptions et améliorera les performances de vos applications.



Pour plus d'informations sur le PCB RF-35 et comment il peut répondre à vos besoins spécifiques, veuillez contacter notre équipe commerciale ou visiter notre site Web. Adoptez l'avenir de la technologie micro-ondes et RF avec le PCB RF-35, où la qualité rencontre l'abordabilité.
