Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | TMM10i | Nombre de couches: | 2-layer |
|---|---|---|---|
| Taille des PCB: | 70 mm x 70 mm = 1 PCS, +/- 0,15 mm | Épaisseur des PCB: | 0.254 mm |
| Poids en cuivre: | couches extérieures de 1 oz (1,4 ml) | Finition de surface: | Ours d'immersion et bord plaqué. |
| Mettre en évidence: | 10 millilitres de PCB en or à double couche immersion,TMM10i PCB,Le bord a plaqué la carte PCB d'or d'immersion |
||

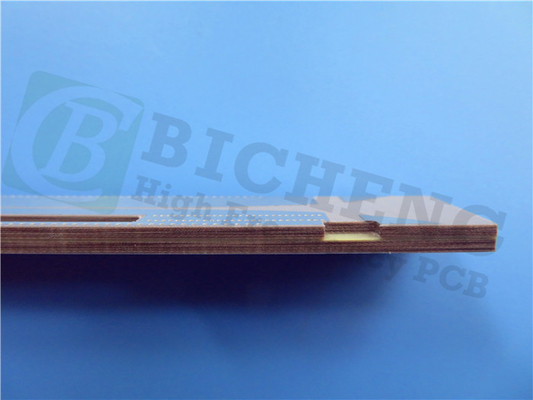

Présentation du PCB Rogers TMM 10i, une carte de circuit imprimé de pointe conçue pour des applications hautes performances dans les circuits RF et micro-ondes.Utilisation du matériel de micro-ondes thermoset isotrope Rogers TMM 10i, ce circuit imprimé est conçu pour une fiabilité optimale dans les configurations perforées, à bande et à micro bande.Le matériau TMM 10i combine les propriétés avantageuses des substrats céramiques et PTFE, offrant une solution idéale pour les ingénieurs qui recherchent des performances de haute qualité sans les complexités du traitement traditionnel du substrat.
Principales caractéristiques
Le PCB Rogers TMM 10i présente une constante diélectrique isotrope (Dk) de 9,80 ± 0.245Avec un faible facteur de dissipation de 0,0020 à 10 GHz, ce PCB minimise la perte de signal, garantissant ainsi que vos circuits fonctionnent au mieux.Le coefficient thermique de Dk est mesuré à -43 ppm/°KCe PCB possède également une température de décomposition (Td) de 425 °C (TGA) et un coefficient de dilatation thermique correspondant au cuivre,assurer la compatibilité et réduire les contraintes mécaniques pendant le fonctionnement.
En outre, le PCB TMM 10i présente une excellente conductivité thermique de 0,76 W/mk, améliorant la dissipation de chaleur dans les applications exigeantes.0015 ¥), il offre une flexibilité pour diverses exigences de conception.
| Les biens immobiliers | Le numéro de série: | Direction | Unités | Condition | Méthode d'essai | |
| Constante diélectrique,ε procédé | 9.80 ± 0.245 | Z | 10 GHz | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | ||
| Constante diélectrique | 9.9 | - | - | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation (processus) | 0.002 | Z | - | 10 GHz | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| Coefficient thermique de la constante diélectrique | - 43 ans. | - | ppm/°K | -55°C à 125°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| Résistance à l'isolation | > 2000 | - | Je vous en prie! | Le Parlement européen | Pour l'utilisation dans les machines à coudre | |
| Résistance au volume | 2 x 108 | - | Je vous en prie. | - | Pour l'utilisation dans les machines à coudre | |
| Résistance de surface | 4 x 107 | - | Je vous en prie. | - | Pour l'utilisation dans les machines à coudre | |
| Résistance électrique (résistance diélectrique) | 267 | Z | V/mil | - | Métode IPC-TM-650 2.5.6.2 | |
| Propriétés thermiques | ||||||
| Décomposition à température (Td) | 425 | 425 | °CTGA | - | Pour l'utilisation dans les machines de traitement de l'air | |
| Coefficient de dilatation thermique - x | 19 | X | en ppm/K | 0 à 140 °C | Pour les appareils de traitement des eaux usées, les caractéristiques suivantes doivent être respectées:4.41 | |
| Coefficient de dilatation thermique - Y | 19 | Y | en ppm/K | 0 à 140 °C | Pour les appareils de traitement des eaux usées, les caractéristiques suivantes doivent être respectées:4.41 | |
| Coefficient de dilatation thermique - Z | 20 | Z | en ppm/K | 0 à 140 °C | Pour les appareils de traitement des eaux usées, les caractéristiques suivantes doivent être respectées:4.41 | |
| Conductivité thermique | 0.76 | Z | Pour les appareils à moteur électrique | 80 °C | Pour l'utilisation dans les machines de traitement de l'air | |
| Propriétés mécaniques | ||||||
| Résistance à la peeling du cuivre après stress thermique | 5.0 (0,9) | X, Y | Lb/pouce (N/mm) | après soudage flottant 1 oz. EDC | La méthode IPC-TM-650 est utilisée.4.8 | |
| Résistance à la flexion (MD/CMD) | - | X, Y | KPSI | Une | Pour l'utilisation dans les machines de traitement de l'air | |
| Module de flexion (MD) | 1.8 | X, Y | Le MPSI | Une | Pour l'utilisation dans les machines de traitement de l'air | |
| Propriétés physiques | ||||||
| Absorption de l'humidité (2X2) | 1.27 mm (0,050") | 0.16 | - | % | D/24/23 | Pour l'utilisation dans les machines de traitement de l'air |
| 3.18 mm (0,125") | 0.13 | |||||
| Gravité spécifique | 2.77 | - | - | Une | Pour les appareils à commande numérique | |
| Capacité thermique spécifique | 0.72 | - | J/g/K | Une | Calculé | |
| Compatible avec les procédés sans plomb | Je suis désolé. | - | - | - | - | |
Les avantages
Le PCB Rogers TMM 10i est conçu pour offrir des propriétés mécaniques exceptionnelles, résistant à la glissade et au flux de froid, ce qui améliore la durabilité au fil du temps.Sa résistance chimique protège contre les dommages lors des processus de fabricationIl est à noter que ce matériau ne nécessite pas de traitement au naphthénate de sodium avant le revêtement sans électro, ce qui simplifie le processus de fabrication.
En outre, étant basé sur une résine thermodurcissable permet une liaison fiable des fils, ce qui fait du PCB TMM 10i un choix idéal pour les applications nécessitant des connexions électriques robustes.Cette fiabilité est essentielle dans les systèmes à haute fréquence où les performances et l'intégrité sont primordiales.
Spécifications du PCB
Cette pile de PCB rigides à deux couches se compose de:
- Couche de cuivre 1: 35 μm
- Rogers TMM 10i Core: 0,381 mm (15 mil)
- Couche de cuivre 2: 35 μm
Les dimensions du panneau sont de 70 mm x 70 mm (± 0,15 mm), ce qui offre une solution compacte pour diverses applications.permettant des mises en page de conception complexesL'épaisseur du panneau fini est de 0,5 mm, avec un poids de cuivre fini de 1 oz (1,4 mil) sur les couches extérieures.
| Matériau du PCB: | Composites en polymères céramiques, hydrocarbures et thermodurcissables |
| Nom: | Le numéro de série: |
| Constante diélectrique: | 90,80 ± 0.245 |
| Nombre de couches: | Double couche, multicouche, PCB hybride |
| Poids en cuivre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur du stratifié: | Les émissions de dioxyde de carbone sont des émissions de dioxyde de carbone produites par des procédés chimiques ou chimiques.35 mm), 275mil (6.985mm), 300mil (7.62mm), 500mil (12.70mm) |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: | Le cuivre nu, le HASL, l'ENIG, l'étain d'immersion, le OSP, le cuivre pur plaqué (pas de nickel sous l'or) etc. |
Assurance qualité
Chaque PCB subit un test électrique rigoureux à 100% avant expédition, garantissant que chaque unité répond aux normes de qualité les plus élevées.améliorer la soudabilité et la durabilité.
Applications
Le PCB Rogers TMM 10i est polyvalent et adapté à un large éventail d'applications, notamment:
- Circuits RF et micro-ondes
- Amplificateurs et combinateurs de puissance
- Filtres et couples
- Systèmes de communication par satellite
- Les antennes des systèmes de positionnement global (GPS)
- Des antennes à patch
- Polarisateurs diélectriques et lentilles
- Des testeurs de puces
Conclusion
Le PCB Rogers TMM 10i est une solution supérieure pour les ingénieurs et les concepteurs à la recherche de circuits imprimés fiables et performants pour les applications RF et micro-ondes.et la polyvalenceSi vous travaillez sur des systèmes de communication par satellite ou sur des circuits RF avancés,Le PCB TMM 10i offre la qualité et les performances dont vous avez besoin pour réussir sur le marché concurrentiel d'aujourd'hui.Faites l'expérience de la différence avec le Rogers TMM 10i et élevez vos projets à de nouveaux sommets.
