Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | NT1duroïde 5880 | Nombre de couches: | 2-layer |
|---|---|---|---|
| Taille des PCB: | 50 mm x 45 mm = 1 PCS, +/- 0,15 mm | Épaisseur des PCB: | 0.4 mm |
| Poids de Cu fini: | couches extérieures de 1 oz (1,4 ml) | Finition de surface: | Or par immersion |
| Mettre en évidence: | 10mil RT duride 5880 PCB,RT dureur à double couche 5880 PCB |
||
Introduction au RT/duroïde 5880
Le RT/duroid 5880 est un stratifié à haute fréquence qui combine le PTFE avec des microfibres de verre.offrant une uniformité constante diélectrique inégalée sur différents panneauxLes microfibres orientées aléatoirement contribuent à cette uniformité, assurant des performances constantes sur une large plage de fréquences.RT-duroïde 5880 est particulièrement efficace pour les applications s'étendant dans la bande Ku et au-delà, ce qui en fait un composant essentiel dans les conceptions électroniques modernes.
Principales caractéristiques
Le RT/duroïde 5880 PCB est caractérisé par plusieurs caractéristiques notables:
Constante diélectrique: une valeur constante de 2.2, avec une tolérance serrée de 0,02 à 10 GHz / 23°C, assure une propagation fiable du signal.
Facteur de dissipation: un facteur de dissipation exceptionnellement bas de 0,0009 à 10 GHz minimise les pertes d'énergie, améliorant ainsi l'efficacité des circuits haute fréquence.
Coefficient de température de la constante diélectrique (TCDk): avec un TCDk de -125 ppm/°C, le PCB maintient une performance stable dans une gamme de températures.
Absorption de l'humidité: un faible taux d'absorption de l'humidité de seulement 0,02% rend ce PCB idéal pour les environnements à haute humidité, empêchant la dégradation au fil du temps.
Propriétés isotropiques: le PCB présente un comportement isotrope, avec un coefficient d'expansion thermique (CTE) de 31 ppm/°C le long de l'axe X, 48 ppm/°C le long de l'axe Y et 237 ppm/°C le long de l'axe Z.
| NT1 valeur moyenne | ||||||
| Les biens immobiliers | NT1département d'État | Direction | Unités | Condition | Méthode d'essai | |
| Constante diélectrique,ε procédé | 2.20 2.20 ± 0,02 spécifications. |
Z | N/A | C24/23/50: les prêts à la consommation C24/23/50: les prêts à la consommation |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Constante diélectrique | 2.2 | Z | N/A | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation,tanδ | 0.0004 0.0009 |
Z | N/A | C24/23/50: les prêts à la consommation C24/23/50: les prêts à la consommation |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Coefficient thermique de ε | - 125 ans | Z | en ppm/°C | -50°C à 150°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| Résistance au volume | 2 x 107 | Z | Pour les produits chimiques | C/96/35/90, le Conseil | Pour l'utilisation dans les machines à coudre | |
| Résistance de surface | 3 x 107 | Z | Je vous en prie. | C/96/35/90, le Conseil | Pour l'utilisation dans les machines à coudre | |
| Température spécifique | 0.96 ((0.23) | N/A | j/g/k (cal/g/c) |
N/A | Calculé | |
| Module de traction | Essai à 23°C | Essai à 100°C | N/A | MPa (kpsi) | Une | Pour l'aéronef |
| 1070 ((156) | 450 ((65) | X | ||||
| 860 (((125) | 380 ((55) | Y | ||||
| Le stress suprême | 29(4.2) | 20(2.9) | X | |||
| 27(3.9) | 18 ((2.6) | Y | ||||
| La dernière souche | 6 | 7.2 | X | % | ||
| 4.9 | 5.8 | Y | ||||
| Module de compression | 710(103) | 500 ((73) | X | MPa (kpsi) | Une | Pour les produits de la catégorie A: |
| 710(103) | 500 ((73) | Y | ||||
| 940 ((136) | 670(97) | Z | ||||
| Le stress suprême | 27(3.9) | 22(3.2) | X | |||
| 29 (article 5.3) | 21(3.1) | Y | ||||
| 52(7.5) | 43 (6.3) | Z | ||||
| La dernière souche | 8.5 | 8.4 | X | % | ||
| 7.7 | 7.8 | Y | ||||
| 12.5 | 17.6 | Z | ||||
| Absorption de l'humidité | 0.02 | N/A | % | 0.62 " (de 1,6 mm) D48 / 50 | Pour l'utilisation dans les machines de traitement de l'air | |
| Conductivité thermique | 0.2 | Z | Pour les appareils électroniques | 80°C | Pour l'utilisation dans les machines à coudre | |
| Coefficient de dilatation thermique | 31 48 237 |
X Y Z |
en ppm/°C | 0 à 100°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41 | |
| Td | 500 | N/A | °C TGA | N/A | Pour l'utilisation dans les machines à coudre | |
| Densité | 2.2 | N/A | gm/cm3 | N/A | Pour l'utilisation dans les machines de traitement de l'air | |
| Peau de cuivre | 31.2 ((5.5) Les pièces détachées | N/A | Nombre d'étoiles | 1 oz ((35 mm) de feuille EDC après flottation de soudure |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8 | |
| Intégrabilité | V-0 | N/A | N/A | N/A | Les produits | |
| Compatible avec les procédés sans plomb | - Oui, oui. | N/A | N/A | N/A | N/A | |
Les avantages
Le PCB RT/duroid 5880 offre de nombreux avantages qui augmentent son attrait pour diverses applications:
Propriétés électriques uniformes: des performances électriques cohérentes sont obtenues sur une large plage de fréquences, assurant ainsi la fiabilité dans des applications exigeantes.
Machinage: le matériau peut être facilement coupé, tondu et usiné, ce qui permet une flexibilité dans les processus de conception et de fabrication.
Résistance chimique: la résistance aux solvants et aux réactifs généralement utilisés dans la fabrication de PCB améliore la durabilité et la longévité.
Idéal pour les environnements humides: le faible taux d'absorption de l'humidité le rend approprié pour des applications dans des environnements à forte humidité, où d'autres matériaux peuvent échouer.
Fiabilité prouvée: reconnu comme un matériau bien établi, le RT/duroïde 5880 est connu pour sa faible perte électrique parmi les matériaux PTFE renforcés.

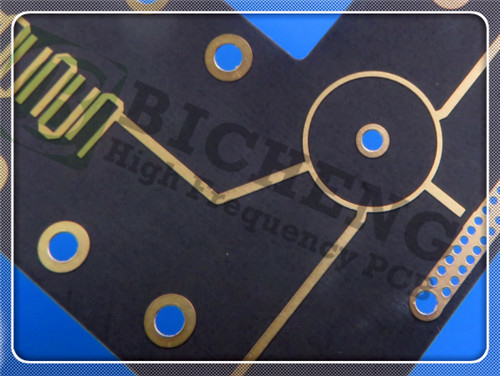

Construction et spécifications des PCB
Le RT/duroïde 5880 2-layer Rigid PCB est construit avec précision et attention aux détails:
Stackup: Le PCB comporte deux couches de cuivre (35 μm chacune) englobant un noyau de RT/duroïde 5880 qui mesure 0,254 mm (10 mil).
Dimensions du panneau: les dimensions sont fixées à 50 mm x 45 mm, avec une tolérance de ± 0,15 mm, facilitant l'intégration dans divers modèles.
Trace/Espace minimum: une trace et un espace minimaux de 5/4 mils permettent des conceptions à haute densité sans compromettre les performances.
Taille minimale du trou: une taille minimale de trou de 0,2 mm permet une variété d'empreintes de composants.
Épaisseur finie: L'épaisseur de la planche finie est de 0,4 mm, avec un poids de cuivre extérieur de 1 oz (1,4 mil).
Finition de surface: l'or immersion est appliqué, assurant une excellente performance électrique et une protection contre les facteurs environnementaux.
Silkscreen et masque de soudure: le silkscreen supérieur est imprimé en blanc, tandis que le masque de soudure supérieur est vert mat; aucun silkscreen ou masque de soudure inférieur n'est inclus.
Vias: Le PCB comprend un total de 42 voies, avec remplissage en cuivre sur des plaquettes IC désignées.
Tests: un test électrique rigoureux à 100% est effectué avant expédition pour assurer la fonctionnalité et la fiabilité.
Assurance qualité
Pour maintenir des normes élevées, le PCB RT/duroïde 5880 respecte les normes de qualité IPC-Classe-2.Cet engagement en faveur de la qualité garantit que les clients reçoivent un produit répondant à des exigences de performance strictes.
Applications typiques
Ce PCB est considéré comme adapté à un large éventail d'applications, notamment:
Antennes à large bande destinées aux compagnies aériennes commerciales
Circuits à micro-bandes et à bande
Applications des ondes millimétriques
Systèmes radar
Systèmes de guidage
Antennes radio numériques point à point
Le RT/duroid 5880 2-Layer Rigid PCB est positionné comme une solution fiable et performante conçue pour répondre aux exigences rigoureuses des applications électroniques modernes.
