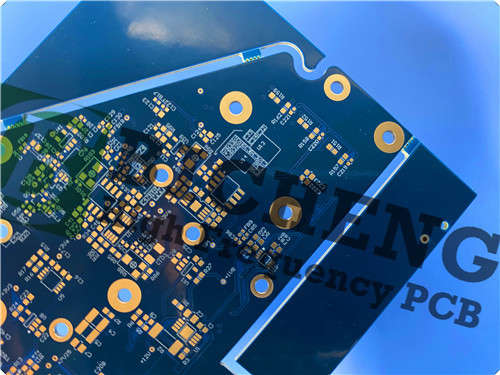

Nous sommes fiers de vous présenter notre PCB rigide à 4 couches, construit avec FR408HR,spécialement conçus pour répondre aux exigences rigoureuses d'une fiabilité élevée et d'une performance exceptionnelle dans diverses applications électroniquesQu'il soit utilisé dans des appareils numériques à grande vitesse, des communications en réseau ou des équipements médicaux et industriels, ce PCB est conçu pour fournir des résultats exceptionnels.assurer la longévité et l'efficacité de vos projets électroniques.
Spécifications clés: caractéristiques robustes pour des performances optimales
Ce PCB possède une variété de spécifications clés qui le rendent adapté à des environnements difficiles:
- Couches: 4 couches
- Matériau: FR408HR
- Masque de soudure: bleu des deux côtés
- Imprimé en sérigraphie: blanc des deux côtés
- Finition de surface: ENIG (or d'immersion au nickel sans électro)
- Épaisseur totale: 1,6 mm ± 10%
- Taille:** 140 mm x 160 mm
- Taille minimale du trou: 0,3 mm
- Épaisseur du masque de soudure: 10 μm
- Épaisseur diélectrique minimale: 100 μm
- Largeur minimale des traces: 102 μm
- Distance minimale: 102 μm
- Caractéristiques des voies: voies remplies et bouchées (pas de voies aveugles ou enfouies)
Ces spécifications sont méticuleusement conçues pour assurer des performances et une fiabilité élevées dans une variété d'applications.
Accumulation de PCB: mise en place stratégique des couches
L'empilement de ce PCB est soigneusement conçu pour optimiser sa fonctionnalité et sa durabilité:
- Couche 1: 45 μm de cuivre, fournissant une base solide pour la connectivité électrique.
- Couche 2: 35 μm de cuivre sur FR408HR (100 μm Prepreg), assurant une perte de signal minimale.
- Couche 3: cuivre 35 μm sur FR408HR (1230 μm Core), améliorant la gestion thermique.
- Couche 4: 45 μm de cuivre, complétant la structure robuste à plusieurs couches.
Cette disposition stratégique permet d'obtenir d'excellentes performances électriques et une dissipation thermique, ce qui le rend idéal pour des applications à haute densité.
Qualité et conformité: respect des normes du secteur
Ce PCB est conforme aux normes de qualité IPC-Classe 3, assurant la fiabilité et l'excellence des performances.Les illustrations fournies suivent le format Gerber RS-274-X, garantissant la compatibilité avec les normes de l'industrie et facilitant un processus de production en douceur.
Avantages du matériau FR408HR: caractéristiques de performance supérieures
Le stratifié FR408HR et le pré-pressé sont conçus avec le système de résine breveté d'Isola, qui offre plusieurs avantages:
- Amélioration de l'expansion de l'axe Z: 30% de plus que les produits concurrents, assurant une stabilité sous contrainte thermique.
- Largeur de bande électrique plus élevée: une perte de 25% plus faible améliore l'intégrité du signal, essentielle pour les applications à grande vitesse.
- Résistance supérieure à l'humidité: Performance exceptionnelle lors des processus de reflux, réduisant le risque de défauts.
- Compatibilité: la fluorescence laser et le blocage UV améliorent la précision des inspections et l'efficacité de la production.
Ces caractéristiques font du FR408HR un excellent choix pour les environnements exigeants.
Caractéristiques clés: spécifications techniques
- Température de transition du verre (Tg): 190°C, assurant une stabilité thermique.
- Constante diélectrique: 3,65 @ 10 GHz, fournissant une transmission fiable du signal.
- Facteur de dissipation: 0,0095 @ 10 GHz, minimisant les pertes d'énergie.
- Conforme à la RoHS: respectueux de l'environnement, répondant aux normes réglementaires.
- CAF résistant: adapté aux procédés de montage sans plomb.
- Capable de refluer: jusqu'à 6 fois à 260°C, adapté à diverses techniques de soudage.
Applications typiques: cas d'utilisation polyvalents
Ce PCB est parfaitement adapté à un large éventail d'applications, notamment:
- Applications d'interconnexion haute densité (HDI): idéal pour les conceptions compactes nécessitant une utilisation efficace de l'espace.
- Dispositifs numériques haute vitesse: supporte des vitesses de transfert de données rapides et des performances fiables.
- Équipement de réseau et de communication: assure des connexions stables et une dégradation minimale du signal.
- Instrumentation médicale et industrielle: assure fiabilité et précision dans les environnements critiques.
En résumé, notre PCB rigide à 4 couches haute performance est une solution polyvalente conçue pour répondre aux besoins de l'électronique moderne, combinant des spécifications robustes avec une technologie de matériaux avancée.
