Dans le monde en évolution rapide de l'électronique à haute fréquence, la demande de circuits imprimés fiables et performants (PCB) est plus grande que jamais.Nous sommes spécialisés dans la fourniture de solutions PCB de pointe adaptées aux besoins des applications RF et micro-ondes avancées.
Pourquoi choisir Rogers RO3003?
Les stratifiés RO3003 de Rogers sont conçus pour offrir une stabilité exceptionnelle en constante diélectrique (Dk) sur une large gamme de températures et de fréquences.RO3003 élimine le changement d'étape de Dk à température ambiante, ce qui en fait un choix idéal pour les applications à haute fréquence telles que:
Systèmes radar automobiles (77 GHz)
Systèmes avancés d'assistance au conducteur (ADAS)
Infrastructure sans fil 5G (en mmWave)
Caractéristiques clés du Rogers RO3003
Constante diélectrique (Dk): 3,00 ± 0,04 à 10 GHz/23°C
Facteur de dissipation (Df): 0,001 à 10 GHz/23°C
Conductivité thermique: 0,5 W/mK
Absorption de l'humidité: 0,04%
Température de décomposition thermique (Td): > 500°C
Coefficient de dilatation thermique (CTE):
Pour l'axe X: 17 ppm/°C
Pour les appareils de traitement des eaux usées:
Pour les véhicules à moteur à commande autonome:
| RO3003 Valeur typique |
| Les biens immobiliers |
RO3003 |
Direction |
Unités |
Condition |
Méthode d'essai |
| Constante diélectrique,ε procédé |
3.0 ± 0.04 |
Z |
|
10 GHz ou 23°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée |
| Constante diélectrique |
3 |
Z |
|
8 à 40 GHz |
Méthode de longueur de phase différentielle |
| Facteur de dissipation,tanδ |
0.001 |
Z |
|
10 GHz ou 23°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Coefficient thermique de ε |
- 3 |
Z |
en ppm/°C |
10 GHz -50°C à 150°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Stabilité dimensionnelle |
0.06
0.07 |
X
Y |
mm/m |
- Je ne sais pas. |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.2.4 |
| Résistance au volume |
107 |
|
MΩ.cm |
- Je ne sais pas. |
IPC 2.5.17.1 |
| Résistance de surface |
107 |
|
MΩ |
- Je ne sais pas. |
IPC 2.5.17.1 |
| Module de traction |
930
823 |
X
Y |
MPa |
23°C |
Pour l'aéronef |
| Absorption de l'humidité |
0.04 |
|
% |
D48/50 |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.6.2.1 |
| Température spécifique |
0.9 |
|
j/g/k |
|
Calculé |
| Conductivité thermique |
0.5 |
|
R/M/K |
50°C |
Pour l'utilisation dans les machines à coudre |
Coefficient de dilatation thermique
(-55 à 288°C) |
17
16
25 |
X
Y
Z |
en ppm/°C |
23°C/50% de RH |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4.1 |
| Td |
500 |
|
°C TGA |
|
Pour l'utilisation dans les machines à coudre |
| Densité |
2.1 |
|
gm/cm3 |
23°C |
Pour l'utilisation dans les machines de traitement de l'air |
| Résistance à la peau de cuivre |
12.7 |
|
Je vous en prie. |
1 oz, EDC après la soudure flottante |
IPC-TM 2.4.8 |
| Intégrabilité |
V-0 |
|
|
|
Les produits |
| Compatible avec les procédés sans plomb |
- Oui, oui. |
|
|
|
|
Avantages des PCB à base de RO3003
Faible perte diélectrique: idéal pour les applications jusqu'à 77 GHz, assurant une perte de signal minimale et des performances supérieures.
Excellentes propriétés mécaniques: des constructions fiables en bande et en panneaux multicouches avec des propriétés mécaniques uniformes sur une gamme de constantes diélectriques.
Constante diélectrique stable: assure des performances constantes dans les filtres à bande passante, les antennes de patch à microstrip et les oscillateurs à tension réglée.
Faible coefficient d'expansion en plan: correspond au cuivre, permettant des assemblages fiables montés en surface et une excellente stabilité dimensionnelle.
Rentabilité: les procédés de fabrication en série font des stratifiés RO3003 un choix économique pour les applications à haute fréquence.

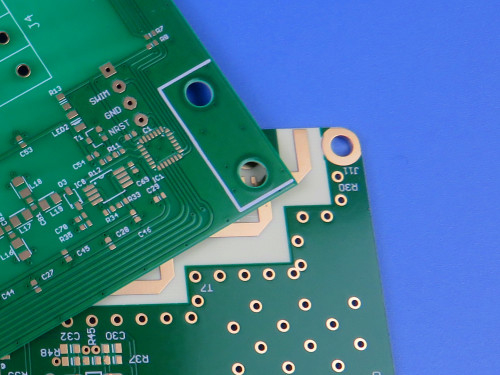

Détails de la construction des PCB
Notre construction de PCB rigide à 4 couches avec le substrat RO3003 de Rogers est optimisée pour des performances à haute fréquence:
Dimensions du tableau: 110,9 mm x 110,9 mm
Couche de stockage:
Couche de cuivre 1: 35 μm
Résistant à l'humidité
Couche de cuivre 2: 35 μm
Prépreg: 4 mil (0,102 mm)
Résistance à la combustion:
Couche de cuivre 2: 35 μm
Épaisseur du panneau fini: 1,64 mm
Finition de surface: argent de plongée
Test électrique: testé à 100% avant expédition
Applications typiques
Les PCB Rogers RO3003 sont largement utilisés dans:
Systèmes de radar automobile
Antennes de positionnement global par satellite (GPS)
Systèmes de télécommunications cellulaires (amplificateurs de puissance et antennes)
autres appareils pour la télécommunication
Satellites de diffusion directe
Lien de données sur les systèmes par câble
Lecteurs de compteurs à distance
Moteurs à rétro-alimentation
Pourquoi faire équipe avec nous?
Chez bicheng, nous combinons des matériaux avancés tels que Rogers RO3003 avec des processus de fabrication de pointe pour fournir des PCB répondant aux normes les plus élevées de l'industrie (IPC-Classe-2).Notre engagement envers la qualité et la fiabilité garantit que vos applications haute fréquence fonctionnent au mieux..
Disponibilité mondiale
Nos circuits imprimés Rogers RO3003 sont disponibles dans le monde entier, ce qui vous permet d'accéder facilement à des solutions de pointe où que vous soyez.
Commencez dès maintenant
Prêt à élever vos applications RF et micro-ondes? Contactez-nous aujourd'hui pour demander un devis ou discuter de vos besoins spécifiques.Laissez-nous vous aider à atteindre des performances inégalées avec nos solutions Rogers RO3003 PCB.
