Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | Substrats céramiques à 96% de nitrure de silicium (Si3N4) | Nombre de couches: | À une face |
|---|---|---|---|
| Taille des PCB: | 42 mm x 41 mm = 1 PCS | Épaisseur des PCB: | 0.25mm |
| Surface finish: | Electroless Nickel Immersion Gold (ENIG) |
Une brève introduction
Il s'agit d'un PCB céramique à une face construit avec des substrats céramiques à 96% de nitrure de silicium (Si3N4), à l'aide de la technologie de brasage actif des métaux (AMB).Le circuit imprimé en céramique AMB-Si3N4 présente des caractéristiques de haute conductivité thermiqueCette carte adopte un cuivre lourd de 100um (2,85 oz) pour assurer un débit de courant efficace.Il emploie aussi de l' or épais., fournissant une surface de connexion fiable pour les composants et protégeant contre l'oxydation et l'usure, prolongeant la durée de vie du PCB.offrant une flexibilité maximale pour les clients ayant des besoins spécifiques de soudure ou de personnalisationIl est fabriqué selon les normes IPC classe 2.
Spécifications de base
Taille du PCB: 42 mm x 41 mm = 1 PCS
Nombre de couches: PCB en céramique à face unique
Épaisseur:0.25 mm
Matériau de base: 96% Si3N4 Substrats céramiques
Finition de surface: plaqué or
Conductivité thermique du diélectrique: 80 W/MK
Poids en cuivre: 100 mm (2.85 oz)
Épaisseur de l'or: >= 1 μm (39,37 micro-pouces)
Pas de masque de soudure ou de sérigraphie
Technologie: brasage actif des métaux (AMB)
| Taille du PCB | 42 x 41 mm = 1 PCS |
| Type de plaque | |
| Nombre de couches | PCB en céramique à double face |
| Composants montés à la surface | Je suis désolé. |
| Par des composants perforés | N/A |
| REMISSION de couche | le cuivre ------- 100um ((2,85 oz) |
| Si3N4 céramique -0,25 mm | |
| le cuivre ------- 100um ((2,85 oz) | |
| La mise en œuvre de l'accord | |
| Trace minimale et espace: | 25 millilitres |
| Les trous minimaux et maximaux: | 0.5 mm / 1,0 mm |
| Nombre de trous différents: | 2 |
| Nombre de trous: | 2 |
| Nombre de fentes fraîches: | 0 |
| Nombre de coupures internes: | 1 |
| Contrôle de l'impédance | Je ne veux pas |
| Matériel du tableau | |
| Époxyde de verre: | Si3N4 céramique -0,25 mm |
| Foil final extérieur: | 20,85 oz |
| Pour les feuilles finales: | N/A |
| Hauteur finale du PCB: | 0.3 mm ± 0,1 mm |
| Décapage et revêtement | |
| Finition de surface | D'une épaisseur n'excédant pas 1 mm |
| Masque de soudure Appliquer à: | - Je ne sais pas. |
| Couleur du masque de soudure: | - Je ne sais pas. |
| Type de masque à soudure: | N/A |
| Contour/coupe | Routage |
| Marquage | |
| Côté de la légende du composant | - Je ne sais pas. |
| Couleur de la légende du composant | - Je ne sais pas. |
| Nom ou logo du fabricant: | N/A |
| VIA | Non plaqué à travers le trou (NPTH) |
| Classification de la flammabilité | 94 V-0 |
| Tolérance à la dimension | |
| Dimension du contour: | 0.0059 " (0,15 mm) |
| Plaquage des panneaux: | 0.0030" (0,076 mm) |
| Tolérance de forage: | 0.002" (0,05 mm) |
| Testez | Test électrique à 100% avant expédition |
| Type d'œuvre d'art à fournir | fichier électronique, Gerber RS-274-X, PCBDOC etc. |
| ZONE de service | Dans le monde entier. |
Technologie de brasage actif des métaux (AMB)
Le procédé AMB (Active Metal Brazing) est une méthode qui utilise une petite quantité d'éléments actifs contenus dans le métal de remplissage de brasage (par exemple, le titane Ti) pour réagir avec la céramique,générant une couche de réaction qui peut être soudé par le métal de remplissage de brasage liquide, ce qui permet d'obtenir la liaison entre la céramique et le métal.

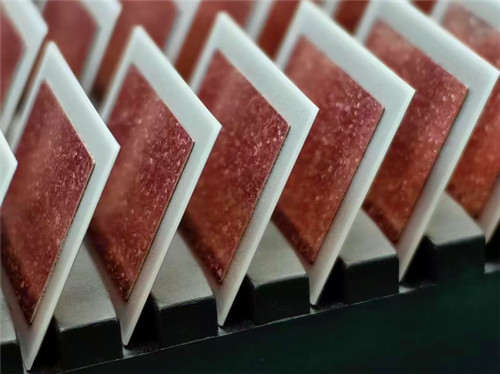

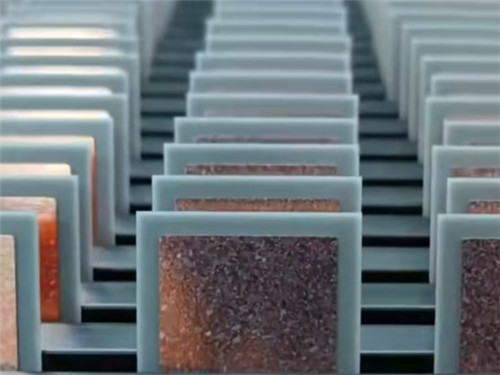

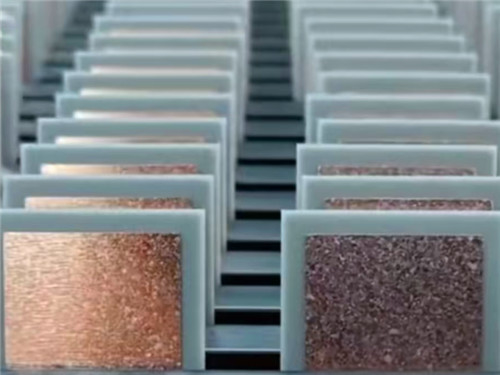

Substrats céramiques à base de Si3N4 (nitrure de silicium)
Les substrats céramiques Si3N4 sont des matériaux avancés réputés pour leurs propriétés mécaniques, thermiques et électriques exceptionnelles, ce qui les rend idéaux pour des applications de haute performance.
Les substrats en céramique sont entièrement personnalisables pour répondre aux exigences spécifiques des clients, y compris l'épaisseur de céramique sur mesure, l'épaisseur de couche de cuivre et les options de traitement de surface.
Leur faible coefficient de dilatation thermique (CTE) varie de 2,5 à 3,1 ppm/K (40-400 °C), correspondant étroitement au silicium et à d'autres matériaux semi-conducteurs,réduisant ainsi le stress thermique dans les appareils électroniquesLa conductivité thermique de 80 W/m·K à 25°C assure une dissipation de chaleur efficace, ce qui les rend adaptés aux environnements à haute puissance et à haute température.
Les céramiques Si3N4 présentent une résistance à la flexion impressionnante de ≥ 700 MPa, offrant une résistance mécanique et une durabilité exceptionnelles pour des applications exigeantes.Il supporte le brasage de couches de cuivre plus épaisses que 0.8 mm, réduisant la résistance thermique et permettant des charges de courant élevées.parfaitement compatible avec les puces SiC pour des performances optimales.
| Les postes | Unité | Al2O3 | Si3N4 |
| Densité | g/cm3 | ≥ 3.3 | ≥ 3.22 |
| Roughness (Ra) | μm | ≤ 06 | ≤ 07 |
| Résistance à la flexion | MPa | ≥ 450 | ≥ 700 |
| Coefficient de dilatation thermique | 10^-6/K | 40,6 à 5,2 (40 à 400 °C) | 2.5 à 3,1 (40 à 400 °C) |
| Conductivité thermique | Le montant de l'aide est calculé à partir du montant de l'aide. | ≥ 170 (25°C) | 80 (25°C) |
| Constante diélectrique | 1MHz | 9 | 9 |
| Perte diélectrique | 1MHz | 2 fois 10^4 | 2 fois 10^4 |
| Résistivité de volume | Pour les produits de base | > 10^14 (25°C) | > 10^14 (25°C) |
| Résistance diélectrique | Le système de freinage | > 20 | > 15 |
| Épaisseur du cuivre | ||||||
| 0.15 mm | 0.25 mm | 0.30 mm | 0.50 mm | 0.8 mm | ||
| Épaisseur de la céramique | 0.25 mm | Je sais.3N4 | Je sais.3N4 | Je sais.3N4 | Je sais.3N4 | - |
| 0.32 mm | Je sais.3N4 | Je sais.3N4 | Je sais.3N4 | Je sais.3N4 | Je sais.3N4 | |
| 0.38 mm | AlN | AlN | AlN | - | - | |
| 0.50 mm | AlN | AlN | AlN | - | - | |
| 0.63 mm | AlN | AlN | AlN | - | - | |
| 1.00 mm | AlN | AlN | AlN | - | - | |
Notre capacité de traitement des PCB
Nous pouvons traiter des circuits de précision avec une largeur de ligne / espace de 3mil / 3mil et une épaisseur de conducteur de 0,5oz-14oz.le processus de barrage inorganique, et la fabrication de circuits 3D.
Nous pouvons gérer différentes épaisseurs de traitement, telles que 0,25 mm, 0,38 mm, 0,5 mm, 0,635 mm, 1,0 mm, 1,5 mm, 2,0 mm, 2,5 mm, 3,0 mm, etc.
Nous offrons des traitements de surface diversifiés, y compris le procédé d'or électroplaté (1-30 u"), le procédé d'or immersion au nickel palladium sans électro (1-5 u"), le procédé d'argent électroplaté (3-30 u),procédé de nickel électroplaqué (3-10um), procédé d'immersion d'étain (1 à 3um), etc.
