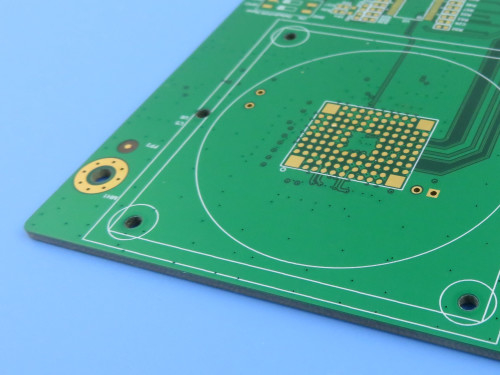

PCB HDI à 10 couches FR4 à haute tension de 1,6 mm avec circuits imprimés RF à voie aveugle

Notre PCB HDI N+4+N de 10 couches récemment livré est conçu pour des applications de haute fiabilité, haute vitesse et haute puissance, ce qui le rend idéal pour l'automobile, les réseaux, les télécommunications,et des systèmes de serveursConstruit avec du matériau ITEQ IT-180A FR-4, ce PCB offre une stabilité thermique exceptionnelle, une résistance aux CAF et une intégrité du signal, assurant des performances robustes dans des environnements exigeants.

Principales spécifications:
Couches: 10 (structure HDI N+4+N)

Matériau: ITEQ IT-180A FR-4 (Tg élevé à 175°C, résistant aux CAF)

Épaisseur du panneau: 1,6 mm ± 10%

Taille du panneau: 269 mm x 213 mm (1 panneau en pièce)

Finition de surface: or d'immersion au nickel sans électro (ENIG)

Masque de soudure: vert (des deux côtés)

Filtre à soie: blanc (des deux côtés)

Les travaux de construction et d'empilement avancés:


Les voies aveugles: L1-L2, L7-L10

Vias enfouis: L2-L8

Par remplissage: type VII (rempli et plaqué)

Taille du trou: 0,2 mm

Min. largeur de trace/espacement: 110 μm

Min. épaisseur diélectrique: 100 μm

Poids en cuivre: 1/2 oz (18 μm) de base + revêtement (jusqu'à 45 μm sur les couches extérieures)

Avantages matériels de l'IT-180A à haute performance

Avec une fiabilité thermique élevée, il résiste à une exposition prolongée à des températures élevées, atteignant T288 > 20 minutes et T266 > 60 minutes,assurer la stabilité pendant le reflux sans plomb et dans des conditions de fonctionnement difficiles.

Le faible coefficient de dilatation thermique (CTE) du matériau (~11-15 ppm/°C dans les axes X/Y) minimise la déformation et améliore la stabilité dimensionnelle,critique pour les PCB multicouches dans des environnements à haute température.

Pour les conceptions à grande vitesse, IT-180A offre une excellente intégrité du signal, avec une constante diélectrique (Dk) de 4,4 et un facteur de dissipation (Df) de 0,015 à 10 GHz,réduire les pertes de signal et maintenir des performances constantes dans les applications RF et haute fréquence.

En outre, le matériau offre une résistance anti-CAF (filament anodique conducteur) supérieure,prévenir les pannes électriques et assurer une fiabilité élevée des trous dans des conditions humides ou à haute tension.

Conforme aux normes environnementales modernes, IT-180A est sans plomb et UL 94 V0 ignifuge, répondant à des exigences de sécurité strictes pour les applications automobiles, industrielles et de télécommunications.

Qualité et conformité:
Le Gerber RS-274-X assure une fabrication précise, tandis que les normes IPC de classe 2 garantissent une qualité constante.

Disponibilité mondiale
Disponible dans le monde entier, ce PCB HDI à 10 couches est idéal pour:

Unités de commande du moteur

Serveurs de centres de données et matériel de réseau

Stations de base de télécommunications et modules RF

électronique de puissance industrielle

Ce PCB HDI à 10 couches de haute fiabilité assure une gestion thermique, une intégrité du signal et une durabilité supérieures, ce qui en fait le choix idéal pour les appareils électroniques critiques.
