Dans le paysage compétitif de l'électronique, la demande de circuits imprimés avancés (PCB) n'a jamais été aussi élevée.est conçu pour fournir des performances thermiques supérieures, fiabilité et polyvalence.
| Spécification |
Détails |
| Matériau de base |
370HR |
| Nombre de couches |
12 couches |
| Dimensions du tableau |
120 mm x 88 mm (1 à la hauteur, +/- 0,15 mm) |
| Traces/espace minimaux |
4/6 millilitres |
| Taille minimale du trou |
8 millilitres |
| Les voies aveugles |
L1-L4, L1-L10 |
| Poids cu fini |
1 oz (couches de signal et de plan) |
| Le haut de la sérigraphie |
Blanc |
| Vêtements de soie de fond |
Blanc |
| Masque de soudure supérieur |
Verte |
| Masque de soudure inférieure |
Verte |
| Épaisseur du panneau |
1.58 mm (+/- 10%) |
| Marque UL |
Exigé sur les PCB |
| Épreuves électriques |
Exigé |
| La sérigraphie sur les tampons de soudure |
Pas de sérigraphie sur les tampons de soudure |
| Finition de surface |
ENIG, avec 0,1um (0,004 mils) d'or, pour une température de -40°C à +85°C |
Tests et assurance qualité
Un test électrique à 100% est effectué avant expédition, garantissant que chaque PCB répond aux normes IPC-Classe 2.
Matching d'impédance
La correspondance d'impédance est essentielle pour les applications à haute fréquence.
- Couche 1: 7mil à une extrémité, 100 ohms, référencé à la couche 2
- Couche 3: 9mil à une extrémité, 100 ohms, référencé à la couche 2
- Couche 4: 10 mil single-ended, 100 ohms, référencé à la couche 5
- Couche 6: 7mil, 100 ohms, référencé à la couche 5
Le matériel 370HR
Le 370HR d'Isola est conçu pour des applications de PCB multicouches, avec une température de transition en verre (Tg) de 180°C.et résistance chimique, dépassant les matériaux FR-4 traditionnels.
Principales caractéristiques
- Haute performance thermique: Tg à 180°C et Td à 340°C.
- Faible coefficient de dilatation thermique (CTE): 13/14 ppm/°C, assurant une fiabilité élevée.
- Conforme à la RoHS: exempt de substances nocives.
- CAF résistant: réduit le risque de problèmes de filament anodique conducteur.
- Blocage UV et fluorescence AOI: améliore la compatibilité avec les systèmes d'inspection automatisés.
Applications typiques
La polyvalence de ce PCB à 12 couches le rend adapté à une variété d'applications, notamment:
- L'informatique, le stockage et les périphériques
- Réseaux et communications
- Automobilisme et transports
- L'électronique grand public
- Aérospatiale et défense
- Médical, industriel et instrumentation
Ces industries bénéficient de la stabilité thermique et de la fiabilité supérieures du 370HR, ce qui le rend idéal pour les appareils à haute performance.
Conclusion

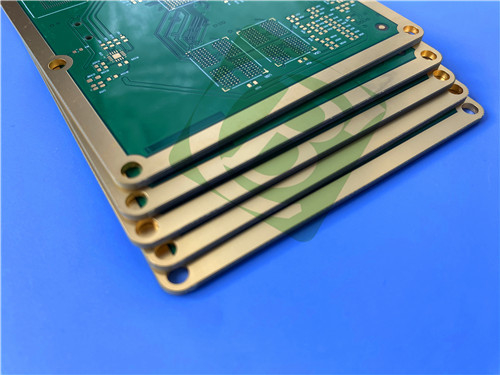

Ce PCB de 12 couches construit avec le matériau 370HR d'Isola représente l'avant-garde de la technologie des PCB.C'est un composant essentiel de l'électronique moderne.Avec une disponibilité mondiale, ce PCB est prêt à répondre aux demandes croissantes de diverses industries de haute technologie, assurant la fiabilité et les performances dans diverses applications.
