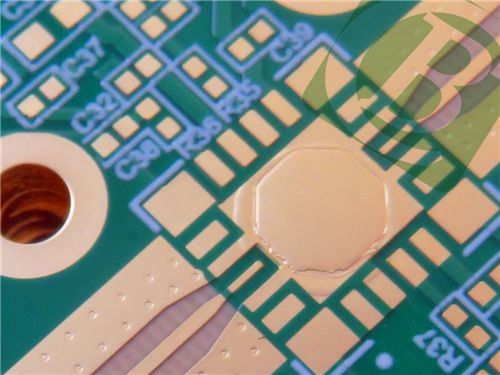

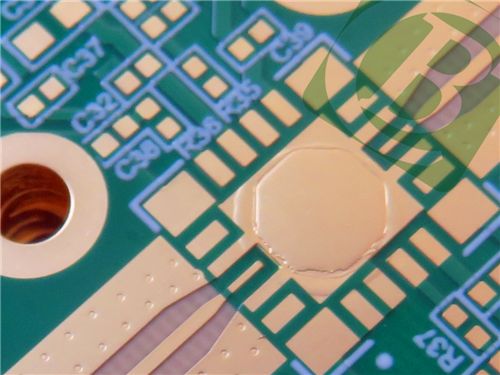

PCB hybride à 6 couches M6 à grande vitesse IS370HR avec pièce de cuivre

Alors que l'industrie électronique évolue, la demande de cartes de circuits imprimés (PCB) haute performance continue d'augmenter. Ce PCB à 6 couches, construit à partir du matériau innovant M6 High Speed et de l'IS370HR, est conçu pour répondre aux normes rigoureuses de la technologie moderne.

Sélection des matériaux

Le choix des matériaux est primordial dans la conception des PCB, et notre carte à 6 couches utilise le matériau M6 High Speed en conjonction avec le FR-4 à haute Tg. Cette combinaison offre des performances thermiques et électriques exceptionnelles, ce qui la rend idéale pour les applications complexes et exigeantes.

Matériau M6 High Speed

- Constante diélectrique (DK) : 3,4 à 1 GHz et 3,34 à 13 GHz, ce qui minimise la perte de signal et améliore l'intégrité du signal.

- Facteur de dissipation : 0,002 à 1 GHz, assurant des performances efficaces dans les applications haute fréquence.

- Valeur Tg élevée : Supérieure à 185°C, permettant un fonctionnement fiable dans des environnements à haute température.

- Température de décomposition thermique (Td) : 410°C, assurant la durabilité dans des conditions extrêmes.

- Conformité environnementale : RoHS et sans halogène, conformément aux pratiques de fabrication durables.

Matériau IS370HR

- Performance thermique : Tg de 180°C, ce qui le rend adapté aux applications exigeantes.

- Faible coefficient de dilatation thermique (CTE) : 13/14 ppm/°C, ce qui améliore la stabilité dimensionnelle.

- Résistance CAF : Réduit le risque de problèmes de filaments anodiques conducteurs, assurant une fiabilité à long terme.

L'empilage du PCB se compose de :

- Couche de cuivre 1 : 35 μm

- Noyau M6 : 0,25 mm, DK 3,61

- Couche de cuivre 2 : 18 μm

- Noyau IS370HR : 0,1 mm, DK 4,17

- Couches de cuivre 3, 4, 5 et 6 : épaisseurs variables optimisées pour les performances

Cette configuration en couches améliore non seulement les performances électriques, mais assure également une gestion thermique efficace.

Assurance qualité

Pour garantir la fiabilité, chaque PCB est soumis à un test électrique à 100 % avant expédition, garantissant la conformité aux normes IPC-Class-2. Ce processus de test rigoureux est crucial pour fournir un produit qui répond aux attentes de haute performance.

Principales caractéristiques et avantages

1. Haute stabilité thermique : La combinaison des matériaux M6 et IS370HR garantit que le PCB peut résister à des températures élevées, ce qui le rend idéal pour les applications dans des environnements difficiles.

2. Intégrité du signal : La faible constante diélectrique et les facteurs de dissipation contribuent à une perte de signal minimale, ce qui rend ce PCB adapté aux applications haute fréquence.

3. Conformité environnementale : Étant RoHS et sans halogène, ce PCB répond aux exigences strictes de l'électronique moderne tout en promouvant des pratiques durables.

Applications typiques

La polyvalence de ce PCB à 6 couches lui permet d'être utilisé dans une variété d'applications, notamment :

- Stations de base de communication 5G : Prise en charge des antennes à ondes millimétriques et des extrémités avant radiofréquences des unités d'antennes actives (AAU).

- Électronique automobile : Applications telles que le radar à ondes millimétriques à 77 GHz et les systèmes avancés d'aide à la conduite (ADAS).

- Réseautage et communications

- Aérospatiale et défense

Conclusion

Avec sa conception robuste, ses performances thermiques exceptionnelles et sa large gamme d'applications, ce PCB est prêt à améliorer considérablement vos conceptions électroniques. Investir dans cette solution de PCB avancée garantit non seulement la fiabilité et les performances, mais positionne également vos produits pour réussir dans un paysage de plus en plus concurrentiel.
