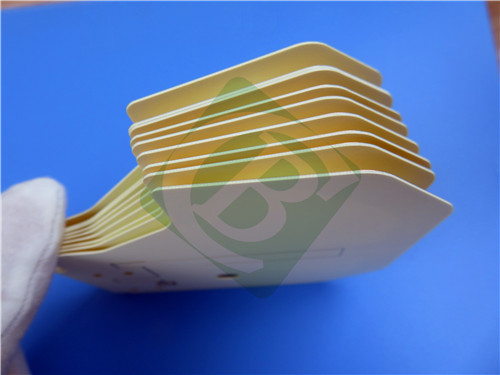

RO3210 PCB à 4 couches de 1,22 mm d'épaisseur d'immersion en or

Dans le domaine en constante évolution de l'électronique, la demande de cartes de circuits imprimés (CCIs) haute performance est essentielle pour stimuler l'innovation et garantir la fiabilité. Notre CCI à 4 couches, construite avec le matériau Rogers RO3210, est méticuleusement conçue pour répondre aux exigences rigoureuses des applications modernes, en particulier dans les environnements à haute fréquence.

Aperçu des matériaux : Rogers RO3210

Au cœur de cette CCI se trouve le substrat Rogers RO3210, un matériau de circuit haute fréquence qui intègre des stratifiés chargés de céramique avec un renfort en fibre de verre tissée. Cette combinaison unique offre non seulement des performances électriques exceptionnelles, mais aussi une stabilité mécanique supérieure, ce qui en fait un choix de premier ordre pour les conceptions électroniques de pointe.

Spécifications de la CCI

Principales caractéristiques de Rogers RO3210 :

- Constante diélectrique (Dk) : 10,2 ± 0,5, garantissant une perte de signal minimale et des caractéristiques de performance optimales à hautes fréquences.

- Facteur de dissipation : Une faible valeur de 0,0027 à 10 GHz améliore l'efficacité énergétique pendant la transmission du signal.

- Coefficient de dilatation thermique (CTE) : Adapté au cuivre, avec des valeurs de 13 ppm/°C pour les axes X et Y et de 34 ppm/°C pour l'axe Z, offrant une excellente stabilité dimensionnelle.

- Température de décomposition thermique (Td) : Supérieure à 500°C, assurant un fonctionnement fiable dans des conditions thermiques rigoureuses.

- Conductivité thermique : À 0,81 W/mK, ce matériau facilite une dissipation thermique efficace, essentielle pour les applications à haute fréquence.

- Indice d'inflammabilité : Classé V0 selon les normes UL 94, garantissant la sécurité dans une gamme d'applications.

Assurance qualité

Chaque CCI est soumise à une assurance qualité rigoureuse, avec un test électrique à 100 % effectué avant l'expédition. Cela garantit que chaque carte répond aux normes les plus élevées de fiabilité et de performance, conformément aux normes IPC-Class-2.

Applications polyvalentes

La polyvalence de cette CCI la rend idéale pour diverses applications à haute fréquence, notamment :

- Systèmes d'aide à la prévention des collisions automobiles : Amélioration de la sécurité des véhicules grâce à des technologies de détection sophistiquées.

- Antennes GPS pour l'automobile : Fourniture d'un suivi de localisation précis pour les systèmes de navigation.

- Systèmes de télécommunications sans fil : Prise en charge de réseaux de communication robustes pour les appareils mobiles.

- Antennes patch microbandes : Facilitation de communications sans fil efficaces dans divers contextes.

- Satellites de diffusion directe : Fourniture de signaux de haute qualité pour les communications par satellite.

- Liaison de données sur les systèmes de câbles : Assurer une transmission de données efficace et fiable.

- Lecteurs de compteurs à distance : Amélioration de la gestion des services publics grâce à la collecte de données en temps réel.

- Fonds de panier d'alimentation : Prise en charge de la distribution d'alimentation haute performance dans les systèmes électroniques complexes.

- LMDS et haut débit sans fil : Permettre un accès Internet haut débit pour les consommateurs et les entreprises.

- Infrastructure de station de base : Fournir un soutien essentiel aux réseaux de communication cellulaire.

Conclusion

Cette CCI à 4 couches avec le matériau Rogers RO3210 témoigne de la pointe de la technologie des CCI, offrant des performances, une fiabilité et une polyvalence exceptionnelles. Sa conception innovante et ses spécifications de haute qualité en font une solution idéale pour un large éventail d'applications modernes.

Investir dans cette solution de CCI avancée garantit que vos produits répondent non seulement aux défis du paysage technologique actuel, mais excellent également en termes de performances et d'efficacité. Que votre objectif soit les télécommunications, les systèmes automobiles ou l'électronique grand public, cette CCI est conçue pour fournir les hautes performances que vos applications exigent.

Pour toute demande de renseignements ou pour passer une commande, veuillez nous contacter dès aujourd'hui—collaborons pour élever vos solutions électroniques vers de nouveaux sommets !
