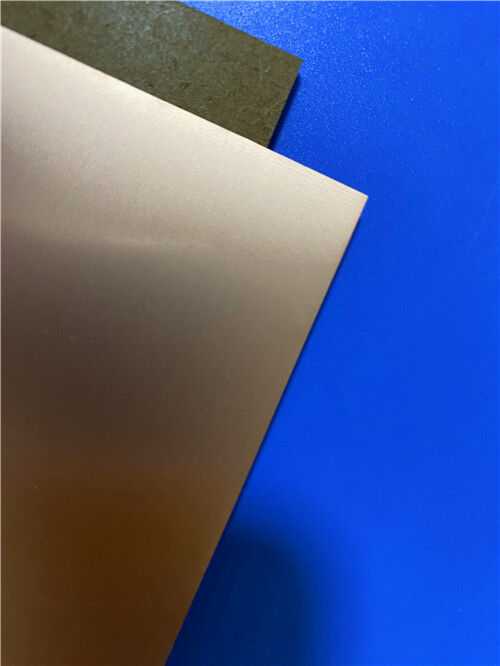

TLY-5Z RF PCB Substrate feuille laminée revêtue de cuivre

Les stratifiés TLY-5Z sont des composites PTFE haute performance, chargés de verre, intégrés à un renfort en fibre de verre tissée. Conçue spécifiquement pour les cas d'utilisation à faible densité, cette structure chargée de verre est optimisée pour les applications sensibles au poids, telles que les systèmes aérospatiaux avec des exigences de légèreté strictes.

Cette formulation spécialisée donne un composite dimensionnellement stable—un attribut de performance inaccessible avec les matériaux PTFE non renforcés. La conception à faible densité confère également au composite un coefficient de dilatation thermique (CTE) minimalisé sur l'axe Z, une caractéristique que les composites riches en PTFE conventionnels ne peuvent pas reproduire. Par rapport aux composites PTFE standard à faible constante diélectrique, le TLY-5Z offre une stabilité thermique bien supérieure, atténuant efficacement la contrainte induite par l'expansion sur l'axe Z sur les trous traversants plaqués (PTH).

D'un point de vue économique, le TLY-5Z représente une solution très compétitive. Son architecture chargée de verre offre une alternative rentable aux stratifiés plaqués cuivre riches en PTFE standard, ce qui le rend viable pour les applications commerciales à micro-ondes à volume élevé où les substrats à dominance PTFE seraient économiquement prohibitifs. Le TLY-5Z est particulièrement adapté aux conceptions de cartes de circuits imprimés (PWB) qui posent des défis de fabrication extrêmes ou présentent une manque de fiabilité thermique lorsqu'elles sont fabriquées avec des substrats riches en PTFE traditionnels. Les substrats à dominance PTFE conventionnels sont sujets aux défauts de perçage des PTH, nécessitant souvent un placage de cuivre épais pour assurer une fiabilité de base ; même dans ce cas, les PWB résultants sont susceptibles de se fissurer en raison des cycles thermiques. En revanche, le TLY-5Z présente une dilatation thermique 50 % inférieure à celle des substrats riches en PTFE, offre une meilleure aptitude au perçage et démontre une résistance robuste aux cycles thermiques. La couture de masse le long des lignes de transmission peut être mise en œuvre de manière transparente tout en maintenant une fiabilité thermique à long terme. Pour les conceptions de striplines multicouches complexes, le TLY-5Z surpasse les substrats riches en PTFE hérités d'une marge significative. De plus, ce matériau est bien adapté aux applications de guide d'ondes intégré au substrat (SIW) intégrant de nombreuses vias de suppression de mode.


Le TLY-5Z est entièrement compatible avec les feuilles de cuivre ultra-lisses, y compris les dernières variantes de feuilles de cuivre ULP (ultra-bas profil). Il présente également un coefficient de température de la constante diélectrique (TcK) réduit par rapport aux matériaux conventionnels avec une constante diélectrique de 2,2.


Principaux avantages

• Faible coefficient de dilatation thermique (CTE) sur l'axe Z
• Stabilité exceptionnelle des trous traversants plaqués (PTH)
• Faible densité (1,92 g/cm³)
• Excellent rapport qualité-prix
• Excellente résistance au pelage
• Compatibilité avec les feuilles de cuivre ultra-plates


Applications typiques

• Composants aérospatiaux
• Antennes légères pour avions
• Composants passifs RF
