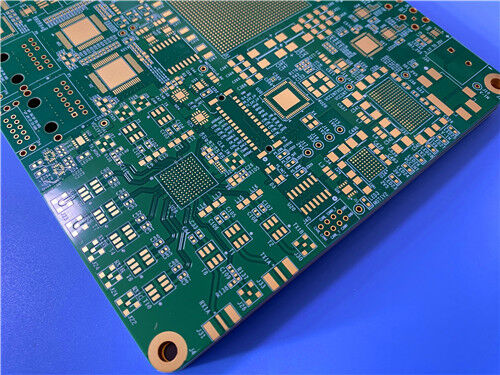

Le Megtron 6 à haute vitesse à 14 couches est une carte de circuit imprimé multicouches à très faible perte et à haute fiabilité idéale pour les réseaux à haute vitesse, les communications mobiles et les systèmes électroniques HDI à haute densité.Adoption d'un substrat à très faible perte de qualité supérieure de Panasonic Megtron 6, ce PCB à 14 couches offre une stabilité diélectrique exceptionnelle, une résistance thermique supérieure et des performances de contrôle d'impédance précises.Il est entièrement conforme aux normes industrielles strictes IPC-3 pour supporter la transmission de signaux à haute fréquence et à grande vitesse avec une latence et une atténuation minimales du signal.
Ce circuit imprimé à haute vitesse personnalisé adopte une configuration d'épaisseur de cuivre différenciée: couches extérieures de cuivre de 1 oz pour une conduction stable de courant élevé et des performances de soudure fiables, et 0.5 oz de couches de cuivre intérieures pour le routage de ligne fine et la disposition haute densitéL'épaisseur du panneau fini est de 1,64 mm, avec une taille unique de 178,8 × 169 mm. Le produit est livré dans une combinaison de panneaux 2 × 2 (4 pièces au total), avec des bords de processus de 5 mm de largeur réservés sur les quatre côtés.Disposant d'un masque de soudure vert et d'une sérigraphie blanche et d'une finition de surface nickel-palladium-or de qualité supérieure, la carte assure une excellente résistance à l'oxydation et une soudabilité stable.répondant aux exigences de production de lots de PCB à grande vitesse de haute qualité et de fonctionnement fiable à long terme.
Paramètres précis de contrôle de l'impédance
Ce circuit imprimé Megtron 6 à 14 couches implémente un contrôle strict de l'impédance des microstripes et des stripes pour les signaux à extrémité unique et différentiels, éliminant la réflexion du signal à grande vitesse,distorsion du bruit croisé et de la forme d'onde pour assurer l'intégrité complète du signal:
| Type de résistance |
Impédance cible |
Largeur de ligne |
L' espacement des lignes |
| Microstrip |
50Ω |
0.2 mm |
- |
| Microstrip |
100Ω (différentiel) |
0.1 mm |
0.101 mm |
| Ligne à rayures |
50Ω |
0.1 mm |
- |
| Ligne à rayures |
100Ω (différentiel) |
0.2 mm |
0.102 mm |

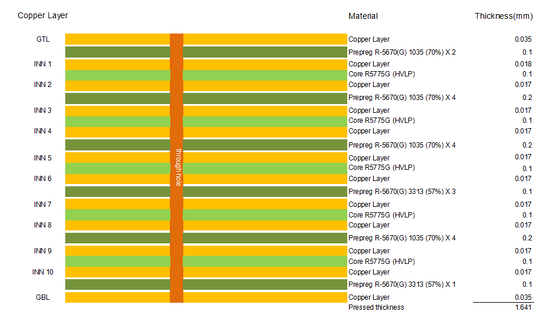

Spécifications du PCB Megtron 6 à 14 couches
| Paramètre |
Spécification détaillée |
| Nombre de couches de PCB |
PCB à haute vitesse à 14 couches à très faible perte |
| Matériau de base |
Substrate à faible perte à grande vitesse Megtron 6 de Panasonic |
| Épaisseur du panneau fini |
1.64 mm |
| Épaisseur du cuivre |
Couche extérieure: 1 oz; couche intérieure: 0,5 oz |
| Traitement de surface |
Plaquage au nickel palladium or |
| Masque de soudure et écran de soie |
Masque de soudure vert avec sérigraphie blanche |
| Dimension du plateau et expédition |
178.8×169mm, 4PCS (2×2 panneaux), 5mm les bords de processus à quatre côtés |
| Processus de base |
IPC-4761 TYPE VII bouchage à la résine, contrôle d'impédance de micro-bandes/bandes précis |
| Norme de qualité |
Norme industrielle de haute fiabilité IPC-3 |
Qu'est-ce que le Megtron 6?

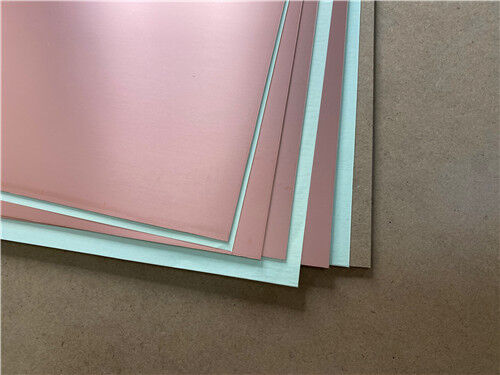

Megtron 6 est un substrat de PCB à haute vitesse ultra-faible perte de qualité supérieure, servant de matériau standard de l'industrie pour la haute fréquence, le numérique à haute vitesse et le HDI.un circuit multicoucheéquipé d'un tissu en verre à faible Dk (R-5775) et d'un pré-pressage assorti (R-5670), le Megtron 6 présente des performances diélectriques extrêmement stables sur les bandes de fréquences à large bande,répondant parfaitement aux exigences de transmission de signal à grande vitesse pour la mise en réseau, les communications mobiles et les appareils sans fil.
Avec une constante diélectrique et un facteur de dissipation ultra-faibles, le Megtron 6 réduit efficacement la perte de signal à grande vitesse et la latence de transmission.faible coefficient de dilatation thermique et résistance supérieure à l'humidité, conservant des propriétés physiques et électriques stables en cas de soudure à haute température et de fonctionnement à haute charge à long terme.Soutenir la conception d'interconnexions HDI à haute densité et les flux de travail de traitement industriel standard, Megtron 6 est le substrat préféré pour les applications de PCB multicouches haut de gamme à grande vitesse.
| Numéro de la partie |
R-5775 (K) /R-5670 (K) |
R-5775 (N) /R-5670 (N) |
R-5775 (G) /R-5775 (G) |
| Tg (DSC) |
185 °C |
185 °C |
185 °C |
| Tg (DMA) |
210 °C |
210 °C |
210°C |
| Td (décomposition thermique) (°C) |
410 °C |
410 °C |
410 °C |
| T288 (sans Cu) (min) |
> 120 min |
> 120 min |
> 120 min |
| T288 (avec Cu) (min) |
> 120 min |
> 120 min |
> 120 min |
| CTE-Y |
14 à 16 ppm/°C |
14 à 16 ppm/°C |
14 à 16 ppm/°C |
| CTE-Y |
14 à 16 ppm/°C |
14 à 16 ppm/°C |
14 à 16 ppm/°C |
| CTE-Z |
45 ppm/°C |
45 ppm/°C |
45 ppm/°C |
| CTE α2 axe Z: méthode d'essai IPC-TM-650 2.4.24; Condition A (ppm/°C) |
260 ppm/°C |
260 ppm/°C |
260 ppm/°C |
| Conductivité thermique (W/m)・ les enfantsK) Les produits |
0.42 W/m · K |
0.42 W/m · cm |
0.42 W/m · cm |
| Résistance au volume (MΩ)・ les enfantsen cm) |
1 x 109 MΩ · cm |
1 x 109 MΩ · cm |
1 x 109 MΩ · cm |
| Résistance de surface (mΩ) |
1 x 108 MΩ |
1 x 108 MΩ |
1 x 108 MΩ |
| La constante diélectrique (Dk) @ 1 GHz; méthode d'essai IPC-TM-650; condition C-24/23/50 |
3.4 |
3.4 |
3.4 |
| La constante diélectrique (Dk) @ 10 GHz; méthode d'essai IPC-TM-650; condition C-24/23/50 |
Je ne sais pas. |
Je ne sais pas. |
Je ne sais pas. |
| Constante diélectrique (Dk) @ 12 GHz; Méthode d'essai Résonateur à disque circulaire de type équilibré; Condition C-24/23/50 |
3.4 |
3.4 |
3.4 |
| Df à 1 GHz |
0.002 |
0.002 |
0.002 |
| Df à 10 GHz |
Je ne sais pas. |
Je ne sais pas. |
Je ne sais pas. |
| Df à 12 GHz |
0.004 |
0.004 |
0.004 |
| Absorption de l'eau (%) |
00,14% |
00,14% |
00,14% |
| Le rapport de Poisson |
0.2 |
0.2 |
0.2 |
| Le débit d'écoulement de l'appareil doit être supérieur ou égal à: |
19 GPa |
19 GPa |
19 GPa |
| Remplissage par flexion (TD) (GPa) |
18 GPa |
18 GPa |
18 GPa |
| Résistance à l'écaillage (1 oz. cu) (kN/m) |
0.8 (Cu:H-VLP) kN/m |
0.8 (Cu:H-VLP) kN/m |
0.8 (Cu:H-VLP) kN/m |
| Intégrabilité |
94V-0 |
94V-0 |
94V-0 |
Megtron 6 Lignes directrices pour le traitement et le stockage
Les stratifiés et pré-produits Megtron 6 nécessitent des procédures de stockage et de traitement standardisées pour conserver des performances optimales à très faible perte et une stabilité structurelle.Le stockage à plat dans un environnement frais et sec est obligatoire afin d'éviter la flexion et les rayures de surface.Le Prepreg doit être conservé à des conditions inférieures à 23°C et à 50% de H.R., avec un stockage à long terme à une température basse de 5°C.Le temps cumulé d'exposition à l'air libre de la prepreg ne doit pas dépasser 8 heures pour éviter l'absorption d'humidité et l'atténuation des performances.
Les couches intérieures sont traitées par un nettoyage chimique professionnel et un traitement par oxyde.Un traitement de séchage complet à 105°C pendant 20 à 30 minutes élimine efficacement l'humidité de surface et interne, assurant une qualité de laminage élevée et une fiabilité à long terme des PCB.
champs d'application du métron 6 pour les PCB
Équipement de réseau à grande vitesse:Plaques de routage de base, plaques principales de commutateurs réseau et modules de transmission de signaux à grande vitesse
Communication mobile et sans fil:Équipement de terminaux sans fil 5G/6G, cartes de circuits de traitement de signaux haute fréquence
Dispositifs HDI à haute densité:Les circuits imprimés HDI multicouches nécessitant une miniaturisation et des performances de haute fiabilité
L'informatique à haute performance:Modules de serveur à haute vitesse, de stockage de données et de calcul à haute vitesse
Conclusion
Ce circuit imprimé à haute vitesse à 14 couches Megtron 6 est une solution de circuit multicouche haut de gamme à très faible perte pour les systèmes numériques et de communication à grande vitesse.Équipé d'un régulateur d'impédance de microstrip et de stripline précisAvec une conception en double épaisseur de cuivre et une finition de surface de nickel-palladium-or fiable, ce PCB de 1,64 mm d'épaisseur offre une intégrité du signal ultra-stable à grande vitesse et une fiabilité opérationnelle à long terme.C'est le choix idéal pour les réseaux haut de gamme, des projets de personnalisation de circuits imprimés à grande vitesse pour la communication sans fil et le calcul haute performance.
