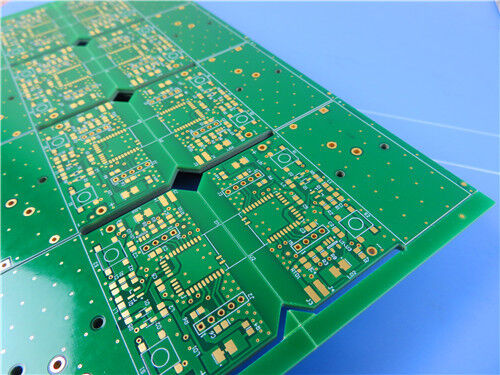

La carte de circuit imprimé à faible perte à grande vitesse TU-872 SLK à 12 couches est une carte de circuit imprimé multicouches de haute fiabilité basée sur le TG200 premium modifiéFR-4 Ce PCB haute vitesse répond à la conception de circuits haute fréquence, à l'appariement d'impédances de haute précision et aux scénarios de transmission de signaux à faible latence pour l'informatique moderne, les réseaux,Systèmes électroniques de télécommunicationsEn adoptant une structure de mise en pile avancée de matériaux à faible diélectricité TU-872 SLK, la carte offre des performances électriques stables, une perte de signal minimale,et une durabilité thermique et mécanique supérieure pour des applications multicouches à haut nombre de couches.
Ce PCB sur mesure à 12 couches dispose d'une structure professionnelle à double épaisseur de cuivre: couches extérieures de cuivre de 1 oz pour une conduction stable de courant élevé et une transmission de signal robuste, et 0.5 oz de couches de cuivre intérieures pour soutenir le routage de ligne ultra-fin et la disposition haute densitéL'épaisseur du panneau fini atteint 1,68 mm, avec une dimension standard de 155 mm × 79,5 mm (1 pièce avec les bords du procédé).couplée à un masque de soudure vert mat et à une sérigraphie blanche transparente pour assurer une résistance à l'oxydationLa structure de remplissage de tous les trous est en résine et en galvanoplastie, soutenue par un contrôle d'impédance à plusieurs couches strict sur le TOP,L3, couches L5, L10 et L12, ce PCB TU-872 SLK maintient une excellente intégrité du signal avec une perte de transmission ultra-faible et une précision d'impédance constante.
Spécifications précises de contrôle d'impédance multicouche
Ce PCB à haute vitesse à 12 couches prend en charge une correspondance d'impédance personnalisée stricte pour les signaux à extrémité unique et différentiels sur les couches de signaux clés.Une largeur de ligne précise et une conception d'espacement éliminent la réflexion du signal, le bruit croisé et la distorsion de la forme d'onde, répondant pleinement aux exigences d'intégrité du circuit à grande vitesse:
Couche supérieure:Contrôle de l'impédance de 90Ω; différentiel de 100Ω (4,9 mil/5,5 mil); monoplace de 50Ω (7 mil)
Couche 3:Contrôle de l'impédance de 90Ω; différentiel de 100Ω (4,5 mil/4,7 mil); monoplace de 50Ω (6 mil)
Couche 5:Différentiel 100Ω (5mil/6mil); 50Ω à extrémité unique (9mil)
Couche 10:Contrôle de l'impédance de 85Ω (8 mil de largeur de ligne)
Couche 12:Différentiel de 100Ω (5mil/5mil); 50Ω à extrémité unique (7mil)
Qu'est-ce que le TU-872 SLK? Matériau FR-4 modifié à faible perte à grande vitesse
Le TU-872 SLK est un stratifié époxy FR-4 modifié à haute performance avec fibre de verre E tissée, conçu pour les conceptions de PCB multicouches à grande vitesse, à faible perte et à haute fréquence.Il offre une constante diélectrique basse (Dk < 4.0) et un facteur de dissipation ultra-faible (Df < 0,010), maintenant des performances Dk/Df stables sur de larges gammes de fréquences afin de minimiser l'atténuation du signal à grande vitesse, le retard et la distorsion de la forme d'onde.
Optimisé avec des composés uniques de réseau allylique, le TU-872 SLK surpasse les matériaux FR-4 conventionnels avec une expansion thermique inférieure de l'axe Z, une excellente résistance à l'humidité,stabilité chimique et résistance aux CAF. Entièrement compatible avec les procédés FR-4 standard et le reflux sans plomb, il convient à la production de PCB à haute couche avec une grande stabilité thermique et des performances fiables à travers le trou,agissant comme substrat rentable à faible perte pour les applications électroniques commerciales à haute vitesse et à haute fréquence.
Spécifications des PCB à haute vitesse TU-872 SLK à 12 couches
| Paramètre |
Spécification détaillée |
| Nombre de couches de PCB |
PCB multicouches à faible perte à haute vitesse à 12 couches |
| Matériau de base |
TG200 TU-872 SLK à haute performance FR-4 à faible perte modifiée |
| Épaisseur du panneau fini |
1.68 mm |
| Épaisseur du cuivre |
Couche extérieure: 1 oz; couche intérieure: 0,5 oz |
| Traitement de surface |
Or immersion pour une conductivité stable et une résistance à l'oxydation à long terme |
| Masque de soudure et écran de soie |
Masque de soudure vert mat avec sérigraphie blanche |
| Dimension du tableau |
155 mm × 79,5 mm, 1 pièce (avec les bords du procédé) |
| Les processus clés |
Le remplissage en résine à travers-trous et en galvanoplastie; contrôle d'impédance multicouche précis |
| Couches de contrôle de l'impédance |
L'appariement de l'impédance unique et différentielle de TOP, L3, L5, L10, L12 |
| Caractéristiques du matériau |
Faible Dk/Df, Tg élevé, CTE faible, anti-CAF, résistant à l'humidité, compatible avec les procédés FR-4 |
| Norme de qualité |
Compatible avec l'ensemble sans plomb de la classe IPC-2 |

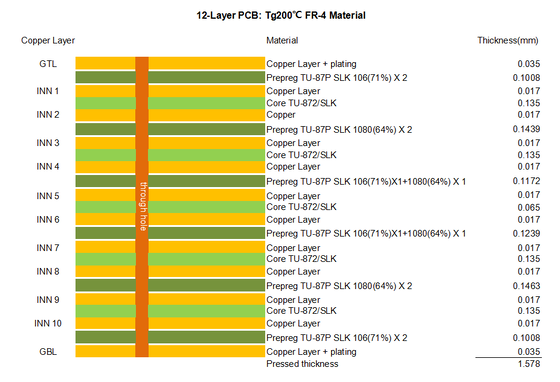

12 couches TU-872 SLKAccumulation de PCB
TU-872 SLK Champs d'application typiques
Systèmes de radiofréquence:Plaques de réception et de traitement de signaux à haute fréquence pour équipements RF à faible latence
Comptabilité et stockage haute performance:Plaques mères de serveurs, cartes de ligne, backpanels et modules de circuits de stockage à grande vitesse
Télécommunications et matériel de la station de base:Plaques de commande de stations de base de communication, unités de traitement et de transmission de signaux
Appareils de routage réseau:Commutateurs industriels à grande vitesse, routeurs de bureau et équipements terminaux à large bande
électronique multicouche à grande vitesse:PCB à haute couche pour les environnements de travail à haute fréquence, à haute température et à haute humidité
