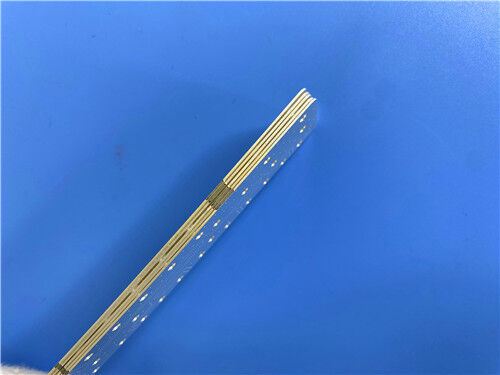

Isola I-Tera MT40 PCB 0,254 mm 1OZ Plaqué en argent

Ce circuit imprimé à haute vitesse Isola I-Tera MT40 à 2 couches personnalisé est conçu pour des applications de circuits numériques et RF/micro-ondes à haute vitesse fiables.254 mm de noyau diélectrique MT40 ultra-mince et 1 oz / oz de poids de cuivre finie double face, ce PCB adopte un traitement de surface de placage argenté de qualité supérieure pour offrir une excellente conductivité, une résistance à la corrosion et des performances stables de transmission du signal.Il est doté d'un masque de soudure spécialisé avec une surface blanche en silkscreen et une surface blanche en bas, plus un revêtement de bord métallique personnalisé à des positions désignées pour une durabilité structurelle et une cohérence de blindage améliorées.Cette carte de circuit rigide suit des normes de fabrication industrielles strictes, qui constitue une mise à niveau rentable et de grande fiabilité par rapport aux systèmes classiques.Les PCB FR4pour les systèmes électroniques modernes à haute fréquence et à grande vitesse.

Les PCBLes spécifications

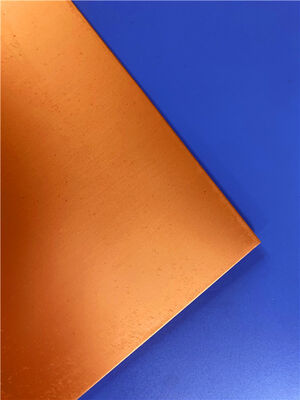

I-Tera MT40 Introduction au matériel

I-Tera MT40 est un matériau laminé et pré-pressé haut de gamme à faible perte développé par Isola, spécialement optimisé pour la transmission numérique à grande vitesse et les circuits RF / micro-ondes.Il comble efficacement l'écart de performance entre les substrats FR-4 standard et les substrats PTFE coûteuxLe matériau maintient une constante diélectrique extrêmement stable sur une large gamme de températures allant de -55°C à +125°C,avec des paramètres électriques stables même dans des conditions de fonctionnement à haute fréquence en bande WAvec un faible facteur de dissipation de 0,0031 à 2 GHz, il réduit considérablement l'atténuation du signal à haute fréquence et assure une intégrité complète du signal pour les systèmes de transmission à grande vitesse.

Le MT40 possède une excellente stabilité thermique avec une température de transition du verre de 215 °C (Tg) et une température de décomposition de 360 °C (Td),supportant plusieurs cycles de reflux et de stratification pour l'assemblage sans plombContrairement aux matériaux PTFE qui nécessitent un traitement complexe des trous, I-Tera MT40 est entièrement compatible avec les flux de travail de fabrication FR-4 standard,suppression des procédures de traitement spéciales et amélioration de la cohérence de la productionDisponible dans diverses épaisseurs de stratification et de pré-stratification avec plusieurs options de feuille de cuivre, y compris HVLP, RTF et feuille de résistance intégrée, il prend en charge la personnalisation flexible pour les doubles côtés,les PCB multicouches et hybrides à haute vitesse.

Principaux avantages de performance

Performance électrique stable à faible perte: Dk fixe de 3,45 et Df ultra-faible de 0,0031 minimisent la perte d'insertion et la distorsion du signal, idéal pour les modules RF 5G, les modules à micro-ondes et les circuits numériques à grande vitesse.

Excellente fiabilité thermique: des valeurs élevées de Tg et de Td, associées à des caractéristiques de CTE stables, empêchent la délamination et la déformation structurelle lors du montage à haute température et du fonctionnement à long terme.

Compatibilité des procédés FR-4: ne nécessite pas de techniques de traitement spéciales de PTFE, ce qui garantit des rendements élevés et une production de lot stable pour la fabrication commerciale en série.

Résistance environnementale supérieure: conforme à la norme RoHS, résistant aux CAF et faible absorption d'humidité à seulement 0,1%, adapté à des environnements de travail industriels et extérieurs complexes.

Capacité de personnalisation diversifiée: prend en charge plusieurs poids en cuivre, types de tissus en verre et spécifications de panneaux, répondant aux diverses demandes de personnalisation de PCB à grande vitesse et RF.

Applications typiques

Grâce à ses performances diélectriques stables, à sa très faible perte de signal, à sa stabilité thermique exceptionnelle et à sa compatibilité avec les procédés FR-4, les PCB à haute vitesse Isola I-Tera MT40 s'adaptent à une large gamme de circuits à haute fréquence,scénarios numériques à micro-ondes et à grande vitesse:

Appareils de communication 5G:Idéal pour les modules RF de la station de base 5G, les émetteurs-récepteurs de signaux et le matériel de communication sans fil nécessitant une intégrité constante du signal haute fréquence.

Systèmes à micro-ondes et radars:Convient pour les unités de détection par micro-ondes, les équipements de détection radar de précision et les modules frontaux RF avec des exigences strictes de faible perte.

Équipement numérique à grande vitesse:Parfait pour les cartes mères de serveurs à grande vitesse, les circuits de transmission industriels à grande vitesse et les dispositifs de traitement de données pour réduire le retard et la distorsion du signal.

Modules sans fil industriels:Largement utilisé dans les équipements de communication sans fil commerciaux et les modules de commande à haute fréquence industriels qui exigent une stabilité opérationnelle à long terme.

Conclusion

Ce circuit imprimé I-Tera MT40 personnalisé à deux couches intègre un substrat ultra-mince, 1 oz de cuivre double face, une finition en argent immersion et un revêtement métallique de bord précis, tirant pleinement parti de la faible perte du MT40,propriétés de matériau résistant aux températures élevées et à haute stabilitéIl offre une alternative fiable et rentable aux circuits imprimés PTFE coûteux.fournir des performances de signal cohérentes et une durabilité structurelle pour les applications numériques et RF/micro-ondes commerciales à grande vitesse.
