Détails sur le produit:
Conditions de paiement et expédition:
|

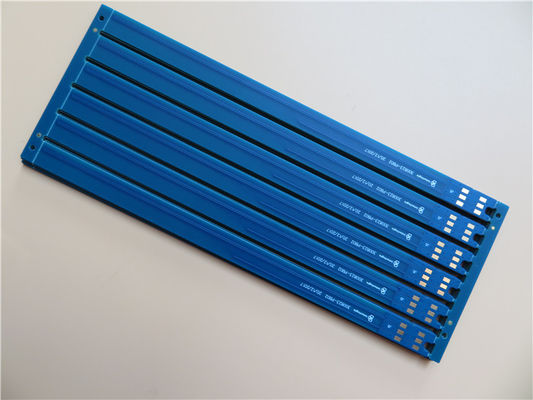

| Matière première: | FR-4 | Compte de couche: | 2 couches |
|---|---|---|---|
| Épaisseur de carte PCB: | 0,8 millimètres ±0.08 | Taille de carte PCB: | 177 x 65 =6 |
| Masque de soudure: | Matt Blue | Silkscreen: | Blanc |
| Poids de cuivre: | 1oz | Finition extérieure: | Or dur sélectif sur les protections 10 u » |
| Mettre en évidence: | Carte PCB dure de matériel médical d'or,carte PCB de matériel médical de 0.8mm,carte FR4 de 0.8mm |
||
| TAILLE DE CARTE PCB | 177 x 65 =6 |
| TYPE DE CONSEIL | Le double a dégrossi carte PCB |
| Nombre de couches | 2 couches |
| Composants extérieurs de bâti | OUI |
| Par des composants de trou | non |
| EMPILEMENT DE COUCHE | cuivre ------- couche SUPÉRIEURE de 18um (0.5oz) +plate |
| FR-4 0,7 millimètres | |
| cuivre ------- couche de BOT de 18um (0.5oz) +plate | |
| TECHNOLOGIE | |
| Trace et espace minimum : | mil 15 mils/6,5 |
| Trous minimum/maximum : | 0,3 millimètres/3,5 millimètres |
| Nombre de différents trous : | 2 |
| Nombre de forages : | 35 |
| Nombre de fentes fraisées : | 5 |
| Nombre de coupes-circuit internes : | 0 |
| Contrôle d'impédance : | non |
| Nombre de doigt d'or : | 0 |
| MATÉRIEL DE CONSEIL | |
| En verre époxy : | FR-4 Tg150℃, heu<5> |
| Aluminium final externe : | 1 once |
| Aluminium final interne : | 0 onces |
| Taille finale de carte PCB : | 0,8 millimètres ±0.08 |
| ÉLECTRODÉPOSITION ET REVÊTEMENT | |
| Finition extérieure | Or dur sélectif sur les protections 10 u » |
| Soudez le masque pour s'appliquer à : | DESSUS et bas, minimum 12micron |
| Couleur de masque de soudure : | Bleu de Matt, KSM-S6189BLM1 |
| Type de masque de soudure : | LPSM |
| CONTOUR/CUTTING | Cheminement, v-coupe |
| INSCRIPTION | |
| Côté de légende composante | DESSUS |
| Couleur de légende composante | Blanc, IJR-4000 MW300, marque de Taiyo |
| Fabricant Name ou logo : | Marqué sur le conseil dans un conducteur et un SECTEUR LIBRE leged |
| PAR L'INTERMÉDIAIRE DE | Plaqué par le trou (PTH), taille minimum 0.3mm. |
| ESTIMATION DE FLAMIBILITY | Approbation mn de l'UL 94-V0. |
| TOLÉRANCE DE DIMENSION | |
| Dimension d'ensemble : | 0,0059" |
| Électrodéposition de conseil : | 0,0029" |
| Tolérance de perceuse : | 0,002" |
| ESSAI | Expédition antérieure d'essai électrique de 100% |
| TYPE D'ILLUSTRATION À FOURNIR | dossier d'email, Gerber RS-274-X, PCBDOC etc. |
| AIRE DE SERVICE | Dans le monde entier, globalement. |
| Paramètre | Valeur |
| Comptes de couche | 1-32 |
| Matériel de substrat | FR-4 (haut Tg y compris 170, haut CTI>600V) ; Aluminium basé ; Cuivre basé ; Rogers RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 etc. ; Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010 etc… ; TLX-8, TLY-5, RF-35TC, TLF-35 taconiques etc… ; Arlon AD450, AD600 etc. ; PTFE F4B DK2.2, DK2.65 etc… ; Polyimide et ANIMAL FAMILIER. |
| Taille maximum | Essai volant : 900*600mm, essai 460*380mm, aucun essai 1100*600mm de montage |
| Tolérance d'ensemble de conseil | ±0.0059 » (0.15mm) |
| Épaisseur de carte PCB | 0,0157" - 0,3937" (0.40mm--10.00mm) |
| Tolérance d'épaisseur (T≥0.8mm) | ±8% |
| Tolérance d'épaisseur (t<0.8mm) | ±10% |
| Épaisseur de couche d'isolation | 0,00295" - 0,1969" (0.075mm--5.00mm) |
| Voie minimum | 0,003" (0.075mm) |
| L'espace minimum | 0,003" (0.075mm) |
| Épaisseur de cuivre externe | 35µm--420µm (1oz-12oz) |
| Épaisseur de cuivre intérieure | 17µm--420µm (0.5oz - 12oz) |
| Forage (mécanique) | 0,0059" - 0,25" (0.15mm--6.35mm) |
| Trou de finition (mécanique) | 0,0039" - 0,248" (0.10mm--6.30mm) |
| DiameterTolerance (mécanique) | 0,00295" (0.075mm) |
| Enregistrement (mécanique) | 0,00197" (0.05mm) |
| Allongement | 12:1 |
| Type de masque de soudure | LPI |
| Min Soldermask Bridge | 0,00315" (0.08mm) |
| Min Soldermask Clearance | 0,00197" (0.05mm) |
| Prise par l'intermédiaire de diamètre | 0,0098" - 0,0236" (0.25mm--0.60mm) |
| Tolérance de contrôle d'impédance | ±10% |
| Finition extérieure | HASL, HASL SI, l'ENIG, étain d'IMM, IMM AG, OSP, doigt d'or |
