Conjuguent la carte PCB de matériel médical de la couche 2.4mm avec le cuivre 2oz

Nombre De Pièces: 1pcs
Prix: USD9.99-99.99
Emballage Standard: Vide bags+Cartons
Période De Livraison: 8-9 jours ouvrables
Méthode De Paiement: T/T
Capacité D'approvisionnement: 5000pcs par mois
Détails Informations
Description du produit
Informations détaillées
Lieu d'origine
La Chine
Nom de marque
Bicheng
Certification
UL, ISO9001, IATF16949
Numéro de modèle
BIC-493.V1.0
Matière première:
FR-4
Compte de couche:
2 couches
Épaisseur de carte PCB:
2,4 millimètres ±0.2
Taille de carte PCB:
65,5 x 33.75mm=1PCS
Masque de soudure:
VERT
Silkscreen:
Blanc
Poids de cuivre:
2oz
Finition extérieure:
or d'immersion
Mettre en évidence:

carte PCB du matériel médical 2oz

,

carte PCB de matériel médical de 2.4mm

,

double carte PCB de couche de 2.4mm

Description du produit



Panneau épais de carte PCB de couche de carte de la carte PCB 2.4mm double établi sur FR-4 avec le cuivre 2oz pour le transporteur de SATA

Profil de produit
1,1 description générale
C'est un type de double de 2 onces a dégrossi carte PCB établie sur le substrat FR-4 avec Tg 150°C pour l'application du panneau micro de transporteur de SATA. C'est de 2,4 millimètres d'épaisseur avec le silkscreen blanc (Taiyo) sur le masque vert de soudure (Taiyo) et l'or d'immersion (or de 4 micropouces) sur des protections. La matière première est d'ITEQ fournissant la carte PCB simple. Ils sont fabriqués par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. Chaque 20 panneaux sont emballés pour l'expédition.

1,2 caractéristiques et avantages
Mi substrat de Tg avec l'absorption très basse de Moisure et la meilleure résistance de CAF
Haut solderability, pas soumettre à une contrainte des cartes et moins de contamination de la surface de carte PCB.
ISO9001, ISO14001, UL a certifié l'usine de fabrication.
capacité de mois de 30000 mètres carrés
Ingénieurs professionnels et expérimentés
12 heures de citation
Capacité de production de masse

1,3 applications
Système d'alarme
Antenne de WiFi de long terme
Cours de programmation de PLC
Oscilloscope modulaire
Récepteurs optiques de fibre

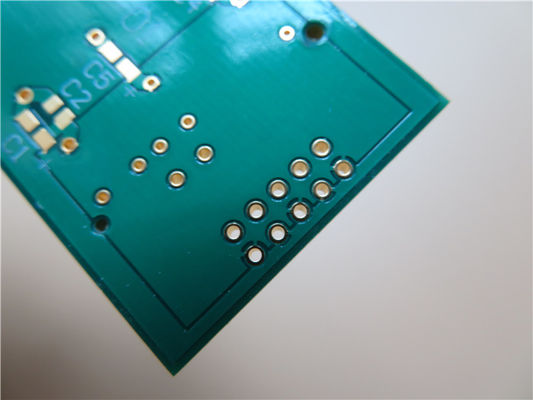

Conjuguent la carte PCB de matériel médical de la couche 2.4mm avec le cuivre 2oz 0

1,4 fiche technique de paramètre et
TAILLE DE CARTE PCB 65,5 x 33.75mm=1PCS
TYPE DE CONSEIL Double carte PCB dégrossie
Nombre de couches 2 couches
Composants extérieurs de bâti OUI
Par des composants de trou OUI
EMPILEMENT DE COUCHE cuivre ------- couche SUPÉRIEURE de 52.5um (1.5oz) +plate
FR-4 2.3mm
cuivre ------- couche de BOT de 52.5um (1.5oz) +plate
TECHNOLOGIE
Trace et espace minimum : mil 23 mils/7,7
Trous minimum/maximum : 0,7 millimètres/3,2 millimètres
Nombre de différents trous : 6
Nombre de forages : 23
Nombre de fentes fraisées : 0
Nombre de coupes-circuit internes : 0
Contrôle d'impédance : non
Nombre de doigt d'or : 0
MATÉRIEL DE CONSEIL
En verre époxy : FR-4 Tg150℃, heu<5>
Aluminium final externe : 2 onces
Aluminium final interne : 2 onces
Taille finale de carte PCB : 2,4 millimètres ±0.2
ÉLECTRODÉPOSITION ET REVÊTEMENT
Finition extérieure Or d'immersion (12,1%) 0.1µm plus de nickel de 3µm
Soudez le masque pour s'appliquer à : DESSUS et bas, minimum 12micron
Couleur de masque de soudure : Vert, PSR-2000GT600D, Taiyo Supplied.
Type de masque de soudure : LPSM
CONTOUR/CUTTING Cheminement
INSCRIPTION
Côté de légende composante DESSUS et bas.
Couleur de légende composante Blanc, IJR-4000 MW300, marque de Taiyo
Fabricant Name ou logo : Marqué sur le conseil dans un conducteur et un SECTEUR LIBRE leged
PAR L'INTERMÉDIAIRE DE Plaqué par le trou (PTH), taille minimum 0.7mm.
ESTIMATION DE FLAMIBILITY Approbation mn de l'UL 94-V0.
TOLÉRANCE DE DIMENSION
Dimension d'ensemble : 0,0059"
Électrodéposition de conseil : 0,0029"
Tolérance de perceuse : 0,002"
ESSAI Expédition antérieure d'essai électrique de 100%
TYPE D'ILLUSTRATION À FOURNIR dossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICE Dans le monde entier, globalement.

Conjuguent la carte PCB de matériel médical de la couche 2.4mm avec le cuivre 2oz 1

Balises:

carte PCB du matériel médical 1oz,

carte PCB d'or de l'immersion 1oz,

Carte PCB de matériel médical de Tg150 FR4
