Carte dégrossi de double de HASL RoHS 0.6mm pour le capteur de commutateur

Nombre De Pièces:	1pcs
Prix:	USD9.99-99.99
Emballage Standard:	Vide bags+Cartons
Période De Livraison:	8-9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000pcs par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

La Chine

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Numéro de modèle

BIC-494.V1.0

Matière première:

Compte de couche:

2 couches

Épaisseur de carte PCB:

0.6mm ±0.1

Taille de carte PCB:

325 x 147mm=10PCS

Masque de soudure:

Silkscreen:

blanc

Poids de cuivre:

Finition extérieure:

HASL, sans plomb,

Mettre en évidence:

Carte dégrossi de double de HASL

double carte dégrossi de 0.6mm

cartes électronique de 0.6mm RoHS

Description du produit

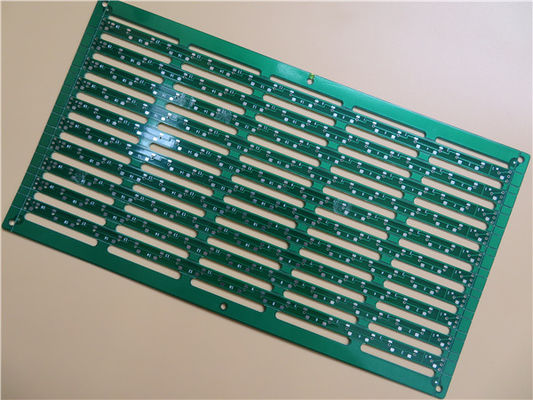

PCB mince 0,6 mm HASL PCB FR-4 Circuit imprimé double face pour capteur de commutation

1. Descriptif général

Il s'agit d'un type de carte de circuit imprimé à 2 couches construite sur un substrat FR-4 avec Tg 135°C pour l'application d'un capteur de commutation.Il ne fait que 0,6 mm d'épaisseur avec une sérigraphie blanche (Taiyo) sur un masque de soudure vert (Taiyo) et HASL sur des pastilles.Le matériau de base provient de Taiwan ITEQ fournissant 10 PCB par panneau.Ils sont fabriqués conformément à la norme IPC 6012 classe 2 à l'aide des données Gerber fournies.Chaque 25 panneaux sont emballés pour l'expédition.

2. Caractéristiques et avantages

Conforme RoHS et adapté aux besoins de fiabilité thermique

Excellent mouillage lors de la soudure des composants et peut éviter la corrosion du cuivre.

Test électrique et test haute tension

Livraison à temps.Taux de livraison à temps supérieur à 98 %.

Pas de quantité minimum de commande.1 pièce est disponible.

Cale de pochoir gratuite envoyée pour un nouvel utilisateur

3, les applications sont Répéteur Wi-Fi,Bluetooth USB,Système de vidéosurveillance, Systèmes de contrôle d'accès,Amplificateur haute fréquence, etc.

4. Paramètre et fiche technique

TAILLE DE LA CIRCUIT IMPRIMÉ	325x147mm=10PCS
TYPE DE CARTE	PCB double face
Nombre de couches	2 couches
Composants de montage en surface	OUI
Composants de trou traversant	Non
EMPILAGE DES COUCHES	cuivre ------- 18um(0.5oz)+PLAQUE
	FR-4 0,5 mm
	cuivre ------- 18um(0.5oz)+PLAQUE
TECHNOLOGIE
Trace et espace minimum :	7 mil/7,6 mil
Trous minimaux / maximaux :	0,5/1,0 mm
Nombre de trous différents :	5
Nombre de trous de perçage :	135
Nombre de fentes fraisées :	11
Nombre de découpes internes :	0
Contrôle d'impédance	NON
MATÉRIEL DE CARTE
Verre époxy :	FR-4, ITEQ IT-140, TG>135, er<5.4
Feuille finale externe :	1 once
Feuille finale interne :	0oz
Hauteur finale du PCB :	0,6 mm ± 0,1
PLACAGE ET REVÊTEMENT
Finition de surface	HASL, sans plomb, Sn>=2.54µm
Le masque de soudure s'applique à :	Haut et bas, 12 micons minimum.
Couleur du masque de soudure :	Vert, PSR-2000GT600D, fourni par Taiyo.
Type de masque de soudure :	LPSM
CONTOURS/COUPE	Routage
MARQUAGE
Côté de la légende du composant	HAUT
Couleur de la légende des composants	Blanc, IJR-4000 MW300, fourni par Taiyo.
Nom ou logo du fabricant :	Marqué sur le tableau dans un conducteur et légué ZONE LIBRE
VIA	Trou traversant plaqué (PTH), via une tente.
INDICE D'INFLAMMABILITÉ	Homologation UL 94-V0 MIN.
TOLÉRANCE DIMENSIONNELLE
Dimension de contour :	0,0059" (0,15 mm)
Placage de planche :	0,0030" (0,076 mm)
Tolérance de forage :	0,002" (0,05 mm)
TEST	100% Test électrique avant expédition
TYPE D'ŒUVRE À FOURNIR	fichier de courrier électronique, Gerber RS-274-X, PCBDOC, etc.
ZONE DE SERVICE	Dans le monde entier, globalement.
