| Matériau de base: | PTFE rempli de céramique/fibre de verre tissée | Compte de couche: | Double carte PCB dégrossie, carte PCB multicouche, carte PCB hybride |
|---|---|---|---|
| Épaisseur de carte PCB: | Les produits doivent être présentés dans une quantité suffisante pour que le produit soit identifié | Taille de carte PCB: | ≤400mm X 500mm |
| Masque de soudure: | Etc. vert, noir, bleu, jaune, rouge. | Poids de cuivre: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Finition extérieure: | Le cuivre nu, HASL, l'ENIG, argent d'immersion, l'étain d'immersion, OSP, or pur a plaqué etc…. | ||
| Mettre en évidence: | 15mil micro-onde Oven Pcb Board,Micro-onde hybride Oven Circuit Board,Cartes électronique à micro-ondes TC600 |
||

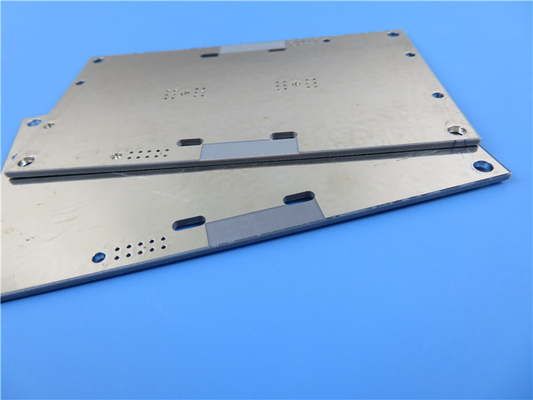

TC600 PCB à micro-ondesavec 15mil 20mil 30mil 50mil 60mil épaisseur TC600 PCB haute fréquence avec immersion argent
(Les cartes de circuits imprimés sont des produits sur mesure, l'image et les paramètres indiqués sont uniquement à titre de référence)
Description générale
Le TC600 de Rogers (Arlon) est un composite en fibre de verre tissé renforcé, avec une conductivité thermique améliorée rempli de céramique, à base de PTFE.Il est conçu pour fournir un transfert de chaleur amélioré grâce à la meilleure conductivité thermique de sa catégorie.L'augmentation de la conductivité thermique (1,1 W/mk) permet une meilleure gestion de la puissance, réduit les points chauds et améliore la fiabilité du dispositif.Des pertes plus faibles entraînent des gains/efficacités plus élevés de l'amplificateur et de l'antenneLa constante diélectrique stable est présente dans une large plage de températures (-75 ppm/oC -40°C à 140°C).Il aide les concepteurs d'amplificateurs de puissance et d'antennes à maximiser le gain et à minimiser la bande passante morte perdue à la dérive constante diélectrique à mesure que la température de fonctionnement changeIl a une faible CTE en direction Z et la robustesse mécanique est également grandement améliorée pour le marché de la constante diélectrique 6,15.
Caractéristiques
1. Tangente de très faible perte (0,002 à 10 GHz) fournit un amplificateur ou une antenne plus efficace
2. Mécaniquement Robustesse améliore le traitement et la fiabilité, remplace les stratifiés fragiles qui ne peuvent pas résister au traitement, aux chocs ou aux forces de gain élevé
3- Faible coefficient de dilatation thermique sur les axes X, Y et Z (9, 9 et 35 ppm/°C) correspond aux composants actifs pour les joints de soudure à basse tension
4. Haute résistance à la pellicule pour des lignes étroites fiables
Les avantages
1Réduction de la chaleur générée par la perte de la ligne de transmission
2Dissipation et gestion de la chaleur
3. Remplacer la céramique dans certaines applications
4. Grandes tailles de panneaux pour la mise en page de circuits multiples pour réduire les coûts de traitement
Propriétés typiques TC600
| 1Propriétés électriques | |||
| Constante diélectrique (pouvant varier en fonction de l'épaisseur) | |||
| @1,8 MHz | - | 6.15 | Cavité de résonance |
| @10 GHz | - | 6.15 | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 |
| Facteur de dissipation | |||
| @1,8 GHz | - | 0.0017 | Cavité de résonance |
| @10 GHz | - | 0.002 | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 |
| Coefficient de température du diélectrique | - | ||
| TCεr @ 10 GHz (-40 à 150°C) | ppm/oC | - 75 ans. | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 |
| Résistance au volume | |||
| C96/35/90 | MΩ-cm | 1.6x109 | IPC TM-650 2. Les produits de base sont les suivants:5.17.1 |
| E24/125 | MΩ-cm | 2.4x108 | IPC TM-650 2. Les produits de base sont les suivants:5.17.1 |
| Résistance de surface | |||
| C96/35/90 | MΩ | 3.1x109 | IPC TM-650 2. Les produits de base sont les suivants:5.17.1 |
| E24/125 | MΩ | 9.0x108 | IPC TM-650 2. Les produits de base sont les suivants:5.17.1 |
| La résistance électrique | Volts/mil (kV/mm) | 850 (34) | IPC TM-650 2. Les produits de base sont les suivants:5.6.2 |
| Décomposition diélectrique | KV | 62 | IPC TM-650 2. Les produits de base sont les suivants:5.6 |
| Résistance à l'arc | seconde | > 240 | IPC TM-650 2. Les produits de base sont les suivants:5.1 |
| 2Propriétés thermiques | |||
| Température de décomposition (Td) | |||
| Nom de l'entreprise | °C | 512 | IPC TM-650 2. Les produits de base sont les suivants:4.24.6 |
| 5% | °C | 572 | IPC TM-650 2. Les produits de base sont les suivants:4.24.6 |
| T260 | minutes | > 60 | IPC TM-650 2. Les produits de base sont les suivants:4.24.1 |
| T288 | minutes | > 60 | IPC TM-650 2. Les produits de base sont les suivants:4.24.1 |
| T300 | minutes | > 60 | IPC TM-650 2. Les produits de base sont les suivants:4.24.1 |
| Expansion thermique, CTE (x,y) 50 à 150 °C | ppm/oC | 9, 9 | IPC TM-650 2. Les produits de base sont les suivants:4.41 |
| Expansion thermique, CTE (z) 50 à 150 °C | ppm/oC | 35 | IPC TM-650 2. Les produits de base sont les suivants:4.24 |
| Pourcentage d'expansion de l'axe z (50-260oC) | % | 1.5 | IPC TM-650 2. Les produits de base sont les suivants:4.24 |
| 3Propriétés mécaniques | |||
| Résistance à l'écaillage au cuivre (1 oz/35 microns) | |||
| Après un stress thermique | Lb/in (N/mm) | 10 (1,8) | IPC TM-650 2. Les produits de base sont les suivants:4.8 |
| À des températures élevées (150 °C) | Lb/in (N/mm) | 10 (1,8) | IPC TM-650 2. Les produits de base sont les suivants:4.8.2 |
| Solutions après-processus | Lb/in (N/mm) | 9 (1.6) | IPC TM-650 2. Les produits de base sont les suivants:4.8 |
| Module du jeune | Le nombre de points de contact est le suivant: | 280 (1930) | IPC TM-650 2. Les produits de base sont les suivants:4.18.3 |
| Résistance à la flexion (machine/cross) | Le nombre de points de contact est le suivant: | 9.60/9.30 (66/64) Les produits de base sont les suivants: | IPC TM-650 2. Les produits de base sont les suivants:4.4 |
| Résistance à la traction (machine/croix) | Le nombre de points de contact est le suivant: | 5.0/4.30 (34/30) | IPC TM-650 2. Les produits de base sont les suivants:4.18.3 |
| Module de compression | Le nombre de points de contact est le suivant: | Pour l'utilisation dans les machines à coudre | |
| Ratio de Poisson | - | Pour l'utilisation dans les machines à coudre | |
| 4Propriétés physiques | |||
| Absorption de l'eau | % | 0.02 | IPC TM-650 2. Les produits de base sont les suivants:6.2.1 |
| Densité ambiante 23oC | g/cm3 | 2.9 | ASTM D792 Méthode A |
| Conductivité thermique (axe z) | Pour les appareils électroniques | 1.1 | Pour l'utilisation dans les machines de traitement de l'air |
| Conductivité thermique (x, y) | Pour les appareils électroniques | 1.4 | Pour l'utilisation dans les machines de traitement de l'air |
| Température spécifique | J/gK | 0.94 | Pour l'utilisation dans les machines de traitement de l'air |
| Intégrabilité | classe | V0 | L'utilisation de l'équipement |
| Dégagement de gaz par la NASA, 125 °C, ≤10-6 torr | |||
| Perte de masse totale | % | 0.02 | Les données sont fournies par la NASA SP-R-0022 |
| Les volatiles collectés | % | 0 | Les données sont fournies par la NASA SP-R-0022 |
| La vapeur d'eau récupérée | % | 0 | Les données sont fournies par la NASA SP-R-0022 |
Notre capacité en PCB (TC600)
| Matériau du PCB: | PTFE rempli de céramique/fibre de verre tissée |
| Nom: | TC600 |
| Constante diélectrique: | 6.15 (10 GHz) |
| Facteur de dissipation | 0.002 (10 GHz) |
| Nombre de couches: | PCB à double face, PCB multicouche, PCB hybride |
| Poids en cuivre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur diélectrique: | Les émissions de dioxyde de carbone sont les émissions de dioxyde de carbone les plus élevées dans le monde.35 mm), 275mil (6.985mm), 500mil (12.7mm) |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: | Le cuivre nu, le HASL, l'ENIG, l'argent immersion, l'étain immersion, l'OSP, l'or pur plaqué, etc. |
Applications typiques:
1. Antennes de diffusion audio numérique (DAB) (radio par satellite)
2. GPS et antennes de lecture RFID portatives
3. Les combinateurs à micro-ondes et les panneaux de séparation de puissance dans les applications avioniques
4Amplificateurs de puissance, filtres et accouplements
5. Les petites antennes d' empreinte
