matière première: | Composés non-tissés de la fibre de verre/PTFE | Constante diélectrique :: | 2,17 ou 2,20 (10 gigahertz) |
---|---|---|---|
Facteur de dissipation: | 0,0013 (10 gigahertz) | Poids de cuivre: | 1oz (35µm), 2oz (70µm) |
Mettre en évidence: | Carte PCB à haute fréquence non tissée de fibre de verre,Carte PCB à haute fréquence de PTFE,Carte PCB à grande vitesse d'IsoClad |

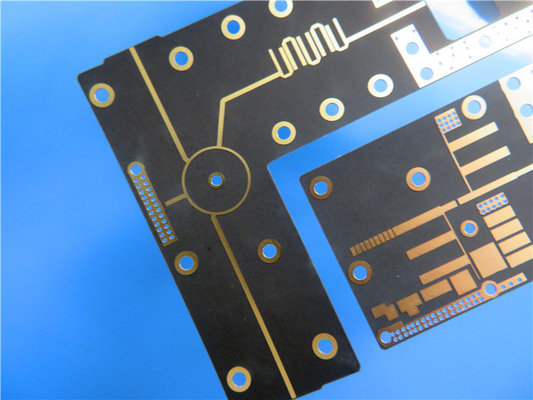

Carte PCB à haute fréquence établie sur Rogers IsoClad 917 matériaux non-tissés de fiberglass/PTFE
(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)
Brève introduction
Rogers IsoClad 917 stratifiés sont les composés non-tissés de fiberglass/PTFE utilisant un bas rapport de fiberglass/PTFE pour réaliser les plus bas 2,17 ou 2,20 0,0013 de dissipation facteurs diélectriques constante et. De plus longues fibres aléatoires et processus de propriété industrielle d'IsoClad 917 fournir une plus grande stabilité dimensionnelle et une uniformité de constante diélectrique que des concurrents dans les classes semblables. C'est renfort non-tissé de fibre de verre, moins rigide que la fibre de verre tissée, ainsi il a employé dans les applications où la carte PCB finale peut être pliée dans la forme, y compris les antennes isogones ou les antennes enveloppantes.
Voici quelques caractéristiques de matériel d'Isoclad 917. Comme la basse constante diélectrique (DK) de 2,17 ou 2,20, le bas facteur de dissipation de .0013 à 10GHz, extrêmement - basse perte, absorption de faible humidité, fortement isotropes dans les directions etc. de X, de Y et de Z.
Il employé souvent dans les antennes, le stripline et des circuits isogones de microruban, systèmes d'orientation, systèmes de radar, et plus.
Notre capacité de carte PCB (IsoClad 917)
Matériel de carte PCB : | Composés non-tissés de la fibre de verre/PTFE |
Désignation : | IsoClad 917 |
Constante diélectrique : | 2,17 ou 2,20 (10 gigahertz) |
Facteur de dissipation | 0,0013 (10 gigahertz) |
Compte de couche : | Carte PCB dégrossie et multicouche à simple face et double, carte PCB hybride |
Poids de cuivre : | 1oz (35µm), 2oz (70µm) |
Épaisseur diélectrique | 20mil (0.508mm), 31mil (0.787mm), 62mil (1.575mm) |
Taille de carte PCB : | ≤400mm X 500mm |
Masque de soudure : | Etc. vert, noir, bleu, jaune, rouge. |
Finition extérieure : | Le cuivre nu, HASL, l'ENIG, argent d'immersion, l'étain d'immersion, OSP, or pur a plaqué etc…. |
Nos avantages
Fondé en 2003, Shenzhen Bicheng Electronics Technology Co., Ltd est un fournisseur à haute fréquence établi et exportateur de carte PCB à Shenzhen Chine, divisant l'antenne cellulaire de station de base, le satellite, les composants passifs à haute fréquence, la ligne de microruban et la ligne circuit de bande, l'équipement d'onde millimétrique, les systèmes de radar, l'antenne numérique de radiofréquence et d'autres champs dans le monde entier pendant 19 années. Notre PCBs à haute fréquence sont principalement construits sur 3 marques matérielles à haute fréquence : Rogers Corporation, taconique et se débrouiller pour avoir. Gammes de constante diélectrique de 2,2 10,2 etc.
Nous avons également des divisions de carte FR-4, circuits flexibles et le noyau PCBs en métal a comporté comme prototypes, petites courses à la production en série. Nous activement recherchons également et établissons de tels projets à valeur ajoutée élevés de carte PCB comme HDI, tour rapide, contrôle d'impédance, cuivre lourd et panneau etc. de carte mère. Ceci a fait nos produits de carte PCB produire d'une prolongation et d'une complémentation efficaces, aussi bien que formation du produit intégré s'étendant de bas de gamme à extrémité élevé.
Annexe : Valeurs typiques d'IsoClad 917
Propriété | IsoClad 917 | Condition | Méthode d'essai |
Constante diélectrique @ 10 gigahertz | 2,17, 2,20 | C23/50 | IPC TM-650 2.5.5.5 |
Facteur de dissipation @ 10 gigahertz | 0,0013 | C23/50 | IPC TM-650 2.5.5.5 |
Coefficient thermique de heu (ppm/°C) | -157 | -10°C à +140°C | IPC TM-650 2.5.5.5 Adapté |
Résistance au pelage (pouce de lbs.per) | 10 | Après courant ascendant | IPC TM-650 2.4.8 |
Résistivité volumique (MΩ-cm) | 1,5 x 10 10 | C96/35/90 | IPC TM-650 2.5.17.1 |
Résistivité extérieure (MΩ) | 1,0 x 10 9 | C96/35/90 | IPC TM-650 2.5.17.1 |
Résistance d'arc (secondes) | >180 | D48/50 | ASTM D-495 |
Module de tension (kpsi) | 133, 120 | , 23°C | ASTM D-638 |
Résistance à la traction (kpsi) | 4,3, 3,8 | , 23°C | ASTM D-882 |
Module compressif (kpsi) | 182 | , 23°C | ASTM D-695 |
Module de flexion (kpsi) | 213 | , 23°C | ASTM D-790 |
Panne diélectrique (kilovolts) | >45 | D48/50 | ASTM D-149 |
Densité (g/cm3) | 2,23 | , 23°C | Méthode A d'ASTM D-792 |
Absorption d'eau (%) | 0,04 | E1/105 + D24/23 | MIL-S-13949H 3.7.7 IPC TM-650 2.6.2.2 |
Coefficient de courant ascendant | 0°C à 100°C | IPC TM-650 2.4.24 | |
Expansion (ppm/°C) | Mettler 3000 | ||
Axe des abscisses | 46 | Thermomécanique | |
Axe des ordonnées | 47 | Analyseur | |
Axe de Z | 236 | ||
Conduction thermique (W/mK) | 0,263 | 100°C | ASTM E-1225 |
Dégazage | 125°C, torr ≤10-6 | ||
Perte de la masse totale (%) | 0,02 | Maximum 1,00% | |
Composé volatil rassemblé | 0,00 | Maximum 0,10% | |
Matériel condensable (%) | |||
Regain de vapeur d'eau (%) | 0,02 | ||
Condensat évident (±) | NON | ||
Inflammabilité | Conditions de rassemblements de UL94-V0 |
C48/23/50, E24/125 | La verticale de l'UL 94 brûlent IPC TM-650 2.3.10 |
