Détails sur le produit:
Conditions de paiement et expédition:
|
| matière première: | IsoClad 917 0.508mm | Compte de couche: | Double conseil dégrossi |
|---|---|---|---|
| Épaisseur de carte PCB: | 0,6 millimètres ±0.1 | Poids de cuivre: | 1oz |
| Surligner: | Carte PCB à haute fréquence d'ISOClad,Carte PCB à haute fréquence 20mil,Carte à haute fréquence d'or d'immersion |
||

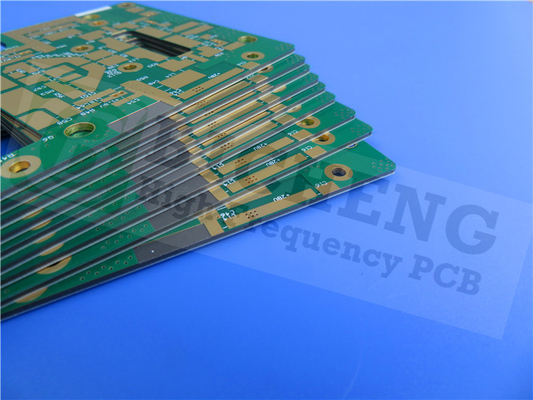

Circuit imprimé haute fréquence IsoClad 917 sur substrat de 20 mil (0,508 mm) avec masque de soudure or et vert par immersion
(Les cartes de circuits imprimés sont des produits sur mesure, l'image et les paramètres affichés sont juste pour référence)
Description générale
Il s'agit d'un type de PCB d'antenne enveloppante double face construit sur un substrat de 20 mil, gainé de cuivre de 0,5 oz plaqué à 1 oz.Les planches ont une taille de 126 mm de long sur 95 mm de large utilisées sur les casques intelligents.La finition de surface sur les pastilles ou les pistes exposées est en or chimique, ce qui est très bon pour la soudure SMD. Le masque de soudure vert protège toute la carte.Ils sont strictement fabriqués selon les normes IPC-Class-2 et testés électriquement à 100 %.Toutes les 30 planches sont emballées sous vide pour l'expédition.
Spécifications des circuits imprimés
| TAILLE DE LA CIRCUIT IMPRIMÉ | 126 mm x 95 mm = 1 pièce |
| TYPE DE CARTE | PCB haute fréquence |
| Nombre de couches | 2 couches |
| Composants de montage en surface | OUI |
| Composants de trou traversant | N / A |
| EMPILAGE DES COUCHES | cuivre ------- 17um (0,5 oz) + couche supérieure de plaque |
| Isoclad 917 0,508 mm | |
| Cuivre ------- 17 um (0,5 oz) + couche de plaque bot | |
| TECHNOLOGIE | |
| Trace et espace minimum : | 4 mil / 4 mil |
| Trous minimaux / maximaux : | 0,2 mm / 1,2 mm |
| Nombre de trous différents : | 8 |
| Nombre de trous de perçage : | 251 |
| Nombre de fentes fraisées : | 3 |
| Nombre de découpes internes : | 3 |
| Contrôle d'impédance : | Non |
| Nombre de doigts d'or : | 0 |
| MATÉRIEL DE CARTE | |
| Verre époxy : | Isoclad 917 0,508 mm |
| Feuille finale externe : | 1,0 once |
| Feuille finale interne : | 1,0 once |
| Hauteur finale du PCB : | 0,6mm ±0,1 |
| PLACAGE ET REVÊTEMENT | |
| Finition de surface | Or d'immersion, 31,6 % |
| Le masque de soudure s'applique à : | Des deux côtés |
| Couleur du masque de soudure : | Vert |
| Type de masque de soudure : | Brillant |
| CONTOURS/COUPE | Routage |
| MARQUAGE | |
| Côté de la légende du composant | Face supérieure |
| Couleur de la légende des composants | Blanc |
| Nom ou logo du fabricant : | Kuangshung |
| VIA | Trou traversant plaqué (PTH), taille minimale 0,2 mm.via rempli et tente. |
| INDICE D'INFLAMMABILITÉ | 94V-0 |
| TOLÉRANCE DIMENSIONNELLE | |
| Dimension de contour : | 0,0059" |
| Placage de planche : | 0,0029" |
| Tolérance de forage : | 0.002" |
| TEST | 100% Test électrique avant expédition |
| TYPE D'ŒUVRE À FOURNIR | fichier de courrier électronique, Gerber RS-274-X, PCBDOC, etc. |
| ZONE DE SERVICE | Dans le monde entier, globalement. |
Nos avantages
Fondée en 2003, Shenzhen Bicheng Electronics Technology Co., Ltd est un fournisseur et exportateur de PCB haute fréquence établi à Shenzhen en Chine, séparant l'antenne de station de base cellulaire, le satellite, les composants passifs haute fréquence, la ligne microruban et le circuit de ligne de bande, l'équipement à ondes millimétriques, radar systèmes, antenne radiofréquence numérique et autres domaines dans le monde entier depuis 19 ans.Nos PCB haute fréquence sont principalement construits sur 3 marques de matériaux haute fréquence : Rogers Corporation, Taconic et Wangling.La constante diélectrique varie de 2,2 à 10,2 etc.
Nous avons également des divisions de circuits imprimés FR-4, de circuits flexibles et de circuits imprimés à noyau métallique présentés sous forme de prototypes, de petites séries à la production de masse.Nous recherchons et construisons également activement des projets de PCB à haute valeur ajoutée tels que HDI, rotation rapide, contrôle d'impédance, cuivre lourd et carte de fond de panier, etc. Cela a permis à nos produits PCB de générer une prolongation et une complémentation efficaces, ainsi que la formation de gammes de produits intégrés allant du bas de gamme au haut de gamme.
Notre capacité PCB (2022)
| Paramètre | Valeur |
| Nombre de calques | 1-32 |
| Matériaux de substrat | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210 ;RT/Duriod 5880 ;RT/Duroid 5870, RT/Duroid 6002, RT/Duroid 6010, RT/Duroid 6035HTC ;RT/duroïde 5880LZ ;TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438 ;TLF-35 ;RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45 ;TLX-0, TLX-6, TLX-7, TLX-8 ;TLX-9, TLY-3, TLY-5, TLY-5Z ;PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2);AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350 ;TC600 ;DiClad 880, DiClad 870, DiClad 527;Isoclad 917 ;Nelco N4000, N9350, N9240 ;SCGA-500 GF220, SCGA-500 GF255, SCGA-500 GF265, SCGA-500 GF300 ;FR-4 (High Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 High CTI> 600V ;polyimides, PET ;Noyau métallique etc. |
| Taille maximum | Essai de vol : 900*600mm, essai de montage 460*380mm, aucun essai 1100*600mm |
| Tolérance de contour de carte | ±0,0059" (0,15 mm) |
| Épaisseur du PCB | 0.0157" - 0.3937" (0.40mm--10.00mm) |
| Tolérance d'épaisseur (T≥0.8mm) | ±8 % |
| Tolérance d'épaisseur (t < 0,8 mm) | ±10% |
| Épaisseur de la couche d'isolation | 0.00295" - 0.1969" (0.075mm--5.00mm) |
| Piste minimale | 0,003" (0,075 mm) |
| Espace minimal | 0,003" (0,075 mm) |
| Épaisseur extérieure de cuivre | 35µm--350µm (1oz-10oz) |
| Épaisseur de cuivre intérieure | 17µm--350µm (0.5oz - 10oz) |
| Trou de forage (mécanique) | 0.0079" - 0.25" (0.2mm--6.35mm) |
| Trou fini (mécanique) | 0.0039"-0.248" (0.10mm--6.30mm) |
| Tolérance de diamètre (mécanique) | 0.00295" (0.075mm) |
| Inscription (mécanique) | 0,00197" (0,05 mm) |
| Ratio d'aspect | 12:1 |
| Type de masque de soudure | IPV |
| Pont Min Soldermask | 0.00315" (0.08mm) |
| Dégagement min. du masque de soudure | 0,00197" (0,05 mm) |
| Bouchon via diamètre | 0.0098" - 0.0236" (0.25mm--0.60mm) |
| Tolérance de contrôle d'impédance | ±10% |
| Finition de surface | HASL, HASL LF, ENIG, étain d'immersion, argent d'immersion, OSP, doigt d'or, plaqué or pur, etc. |
FAQ
Livrez-vous dans le monde entier ?
Tous les PCB achetables via Bicheng Ltd peuvent être expédiés dans le monde entier vers tous les pays non sous embargo.Nous choisirons pour vous les transporteurs appropriés parmi DHL, FedEx, TNT, UPS, EMS et Aramex
Les matériaux haute fréquence sont-ils en stock ?
Nous gardons la plupart des matériaux haute fréquence en stock avec une quantité de prototypes, tels que le matériel Rogers avec les séries 3000, 4000, 5000, 6000, etc., le matériel Taconic avec les séries RF, les séries TLX, les séries TLY, etc., le matériel Wangling F4B avec DK2 .2, DK2.65 etc. Étant donné que le matériel haute fréquence est très varié, vous pouvez consulter nos vendeurs avant de commander.
Puis-je récupérer ma commande ?
Il n'y a aucun problème pour récupérer la commande de cartes ou la collecte de PCB dans nos locaux via votre compte DHL, UPS ou FedEx, etc. Nous vous aiderons à préparer les documents ou fichiers d'exportation nécessaires pour la déclaration en douane.
Combien cela coûtera-t-il pour la livraison ?
Nous avons différents transporteurs à choisir.Habituellement, nous en choisirons un avec les meilleurs frais d'expédition pour vous.Si votre commande est urgente, nous pouvons vous aider à choisir le transitaire dans les meilleurs délais.
Puis-je retourner mes PCB ?
Les PCB sont des produits sur mesure irréversibles, il n'est pas permis de retourner les articles s'il n'y a pas de problèmes de qualité.
Quand ma commande va-t-elle arriver?
Tous les PCB sont expédiés le jour même s'ils sont finis de fabrication avant 17h.Pour les clients asiatiques, vous pouvez l'obtenir en 2-3 jours, les clients européens en 6-7 jours et les américains (Nord et Sud) en 6-7 jours, cependant les transporteurs ne le garantissent pas en raison de la complexité du transport.
Aurai-je besoin de signer pour mon colis ?
Nous expédions toutes les commandes via DHL, UPS, FedEx, TNT, Aramex ou EMS, elles sont donc entièrement suivies et peuvent nécessiter une signature.
Comment puis-je suivre ma commande ?
Une fois vos cartes PCB expédiées, vous recevrez une confirmation d'expédition par e-mail de nos ventes qui comprend un numéro de suivi.Vous pouvez suivre ce numéro sur leurs sites Web officiels.
Que dois-je faire si mon colis est endommagé ou perdu ?
Cette situation est rare dans nos activités quotidiennes.Les cartes PCB sont emballées avec des matériaux à bulles à l'intérieur et avec un carton de qualité KK à l'extérieur pour protéger vos PCB.Cependant, si votre colis est perdu ou endommagé, vous devez nous contacter immédiatement afin que nous puissions contacter le transporteur et organiser une production de remplacement.Veuillez conserver tous les articles endommagés, y compris les emballages endommagés, pour référence.
